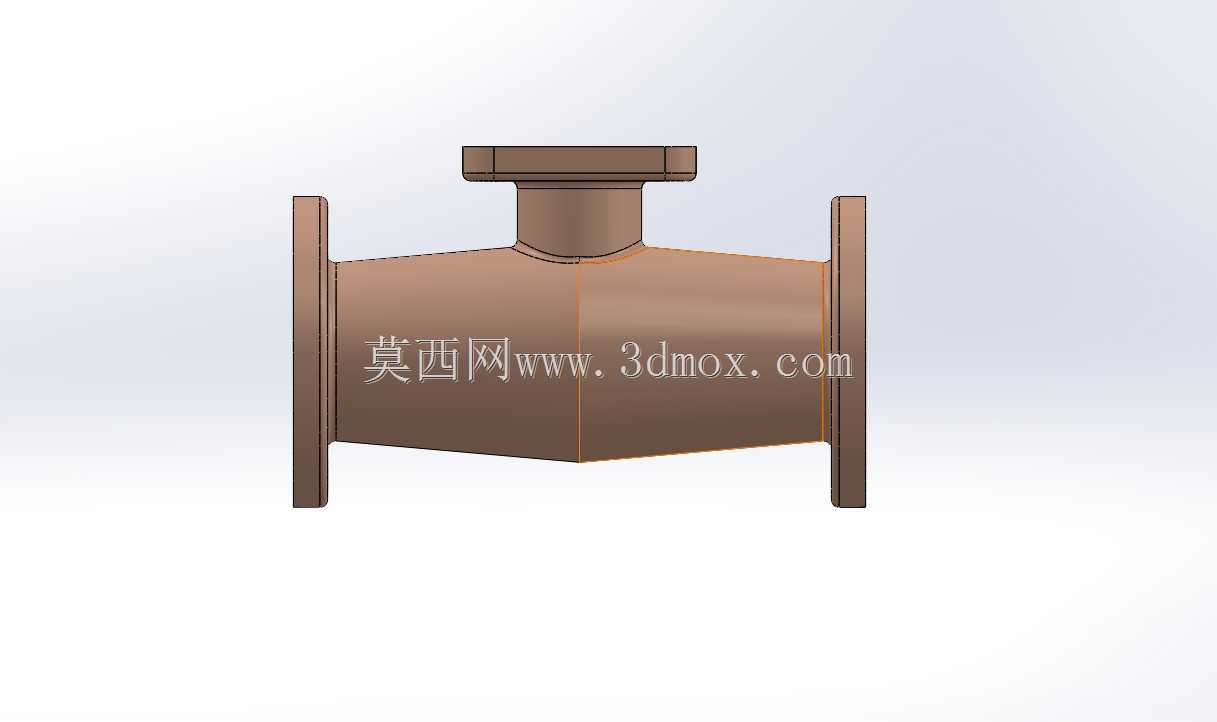

带法兰接口与顶部安装座的三通式阀体结构

　　在化工流体输送、市政给排水、中小型工业循环水系统的管路布设场景中，这类三通结构的阀体是实现管路分流、侧向支路接入的核心承压部件，区别于常规两通式的直通阀体，它可以在不额外加装三通接头的前提下，直接完成主通路与垂直支路的流体连通，减少管路连接节点的同时，也降低了多接头拼接带来的泄漏风险。从实际使用场景来看，这类阀体常被安装在主输送管路需要分出仪表检测支路、小型排污支路或者辅助回流管路的位置，两端的法兰结构可以直接和同压力等级的管路法兰配对，通过螺栓穿接法兰螺栓孔完成紧固，密封面可以根据输送介质的特性选配金属缠绕垫或者橡胶密封垫，适配常温水、中性工业流体、低压蒸汽等多种常见介质的输送需求。

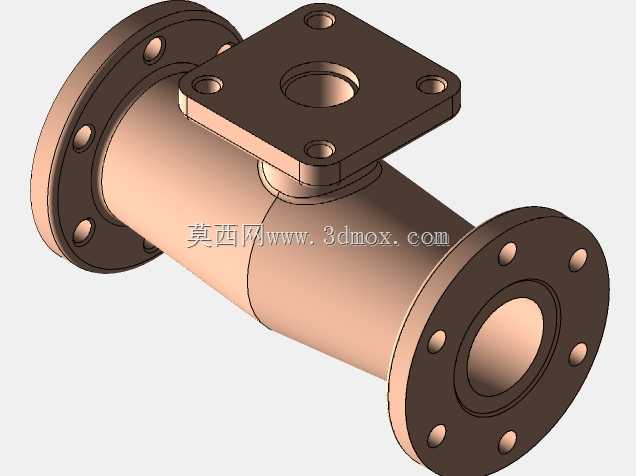

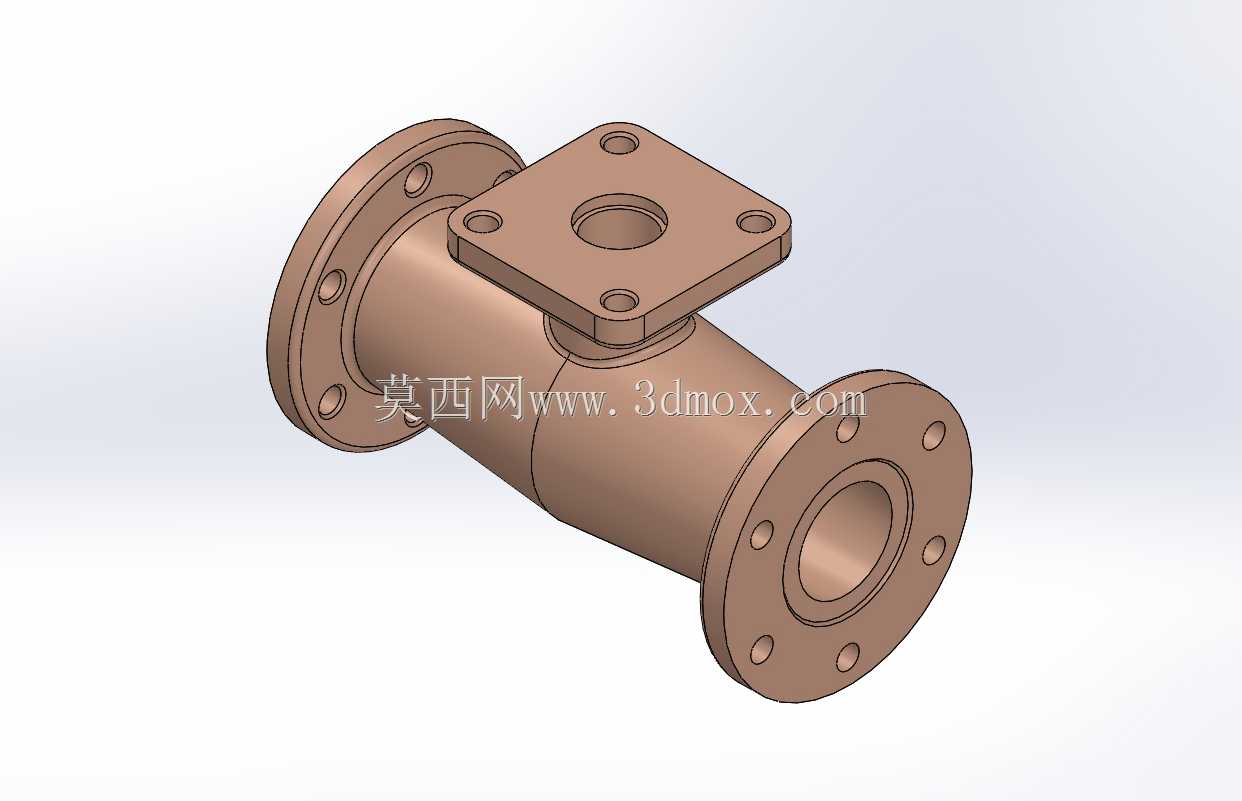

　　顶部的方形安装支座是为了后续加装阀芯驱动组件预留的安装位，不管是加装手动旋转手柄、气动执行器还是小型电动执行头，都可以通过支座上的四个螺栓孔完成固定，不需要额外在阀体上焊接或者加工安装位，避免二次加工对阀体承压结构造成损伤。从设计思路上看，整个阀体采用等径通腔结构，主通路的内径保持一致，没有做突兀的变径处理，流体在主通路内流动时不会因为通径突变产生过大的局部阻力，也能减少介质内杂质在变径台阶处淤积的可能；顶部的支路通道和主通路采用圆弧过渡连接，而非直角对接，这种过渡结构一方面可以降低流体转向时的紊流程度，减少管路运行时的流体振动噪音，另一方面也能避免直角位置的应力集中，提升阀体在承压状态下的结构强度，尤其是在管路出现水锤现象时，

　　圆弧过渡区域的应力分布更均匀，不容易出现开裂渗漏的问题。外形尺寸与安装边界方面，两端法兰的外径、螺栓孔分布圆直径、螺栓孔数量与孔径都匹配常用的中低压管路法兰标准，现场安装时不需要对配对法兰做二次改造，直接适配现有管路的安装尺寸；顶部方形安装座的四个安装孔采用对称分布，不管执行器的安装方位是顺着管路轴向还是垂直管路轴向，都可以通过旋转90度安装完成适配，安装座的中心通孔和主通路保持垂直同轴，后续装入阀芯组件时可以保证阀芯的对中精度，避免阀芯偏磨导致的密封失效。阀体的壁厚设计根据常用中低压管路的承压等级做了等强度匹配，法兰盘的厚度和阀体主体的壁厚保持合理的强度梯度，不会出现法兰位置过薄导致紧固时变形，或者主体壁厚过大造成材料浪费的问题；

　　法兰端面上的密封面采用凸面结构，和常规法兰密封面的适配性更好，不需要定制特殊规格的密封垫片就能完成可靠密封。在实际选型适配时，需要注意阀体的主通路通径要和对接管路的通径保持一致，顶部支路的通径根据接入支路的流量需求匹配，安装时要保证两端法兰的对接面平行，避免螺栓紧固时出现偏载导致法兰密封面压合不严；顶部安装执行组件时，要保证执行器的输出轴和阀体顶部的阀杆安装孔同轴，避免额外的径向力作用在阀杆上，加速阀杆密封件的磨损。这类阀体的结构没有多余的冗余设计，所有结构特征都服务于实际安装与使用需求，不管是用于新管路的布设还是旧管路的部件替换，都能快速完成适配安装，减少现场施工的调整工作量。
