户外便携折叠式炭烤烧烤炉结构设计

　　这款烧烤炉的结构设计完全围绕户外聚餐、露营野炊、庭院休闲烧烤的实际使用场景展开，区别于市面常见的薄皮简易烤架，整体采用钣金折弯拼接结构，在保证轻量化便携的前提下，兼顾了结构刚性与长期使用的耐热变形能力。日常使用中，设备核心用途是承载木炭燃烧热量，为食材提供稳定的高温烤制平面，侧边延伸的置物台可临时放置待烤食材、调料工具或烤好的成品，避免烤制过程中物料无处摆放的杂乱问题，适配3-5人规模的户外烧烤需求。

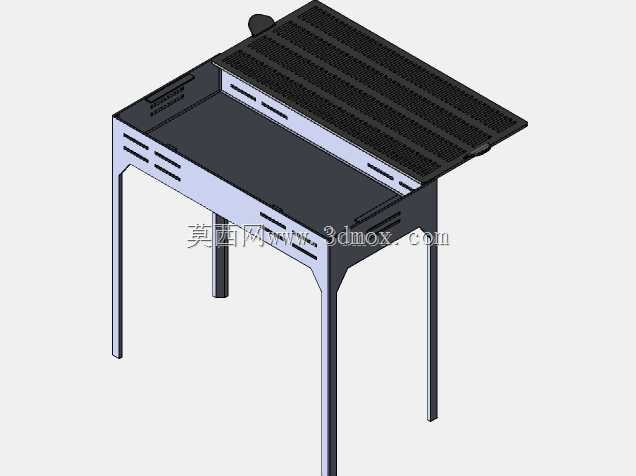

　　从功能特性来看，炉体主体为深槽式炭仓结构，仓体侧壁开设多组错落排布的通风孔，既可以为木炭燃烧提供充足的自然进风，无需额外配置鼓风设备就能维持稳定的燃烧状态，又能通过通风孔的排布控制仓内不同区域的温度差，方便烤制不同耐热属性的食材；烤网采用分段式格栅设计，格栅条的间距经过优化，既不会让小块食材掉落进炭仓，又能保证热量充分向上传导，同时烤网边缘做了翻边限位处理，放置在炉体上不会出现滑动移位的情况。侧边的置物台与炉体采用一体化折弯衔接，承重能力可满足常规食材与工具的放置需求，不会出现受压弯折的问题。

　　设计过程中优先考虑了户外使用的便携性与组装效率，四根支撑腿采用插接式安装结构，无需额外紧固件即可快速完成组装与拆卸，拆卸后整个炉体可平整收纳，大幅减少运输与存放的占用空间；支撑腿的折弯角度经过力学校核，展开后形成稳定的梯形支撑结构，即使在不太平整的户外地面，也能通过微调腿的插接深度保证炉体水平，避免烤制过程中出现倾翻、食材滑落的风险。炉体边角全部做了圆弧钝化处理，避免组装、搬运过程中尖锐钣金边角划伤使用者，所有钣金拼接处采用点焊加折边咬合的工艺，既减少了焊接变形量，又能保证炉体整体的密封性，防止炭灰从拼接缝隙漏出污染使用场地。

　　尺寸设计上，炉体主体的有效烤制宽度控制在350mm区间，长度方向延伸至550mm，可同时容纳十串以上烤串或整块食材烤制，满足小群体聚餐的烤制效率需求；支撑腿展开后炉面距离地面的高度为700mm，符合普通人站立操作的舒适高度，长时间烤制食材不会出现弯腰劳累的问题；炭仓深度设计为120mm，木炭燃烧时距离烤网的高度保持在80mm区间，既不会因为距离过近导致食材烤糊，也不会因为距离过远造成热量浪费，炭仓底部预留了炭灰承接空间，单次使用产生的炭灰可在使用结束后一次性倾倒清理，无需中途频繁清灰。安装边界方面，整个设备无复杂传动部件与易损件，所有零部件均为钣金冲压成型，加工精度要求适配常规钣金加工工艺，量产时无需开制复杂模具，可有效控制加工成本；组装过程无需专用工具，普通使用者可在两分钟内完成全部组装操作，收纳后整体厚度不超过100mm，可轻松放入汽车后备箱、露营装备收纳包中，不会占用过多储物空间。炉体表面采用耐高温喷塑处理，可承受木炭燃烧产生的持续高温，不会出现漆面脱落、生锈的问题，长期户外使用也能保持结构完整性，烤网采用食品级材质冲压成型，耐高温且不易粘黏食材，使用后可直接拆卸清洗，维护难度极低。
