四爪联动夹持执行机构结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1080960
  • 四爪联动夹持执行机构结构设计
  • 四爪联动夹持执行机构结构设计
  • 四爪联动夹持执行机构结构设计
  • 四爪联动夹持执行机构结构设计
  • 四爪联动夹持执行机构结构设计
  • 四爪联动夹持执行机构结构设计

这款四爪联动夹持机构,主要面向自动化产线的工件抓取、工位转序以及工装定位场景设计,在3C电子小零件装配、小型五金件机加工上下料、仪器仪表零部件组装这类需要稳定夹持规则或近似规则方形、圆形工件的工位上,适配性较强。区别于两爪夹钳的对向夹持受力局限,四组夹爪沿中心周向均布,夹持时受力点均匀分布在工件周侧,针对薄壁类、易变形小工件的夹持作业,能有效降低单点夹持力过大导致的工件形变风险,同时在高速移载过程中,多点受力的结构也能避免工件偏移、脱落的问题。

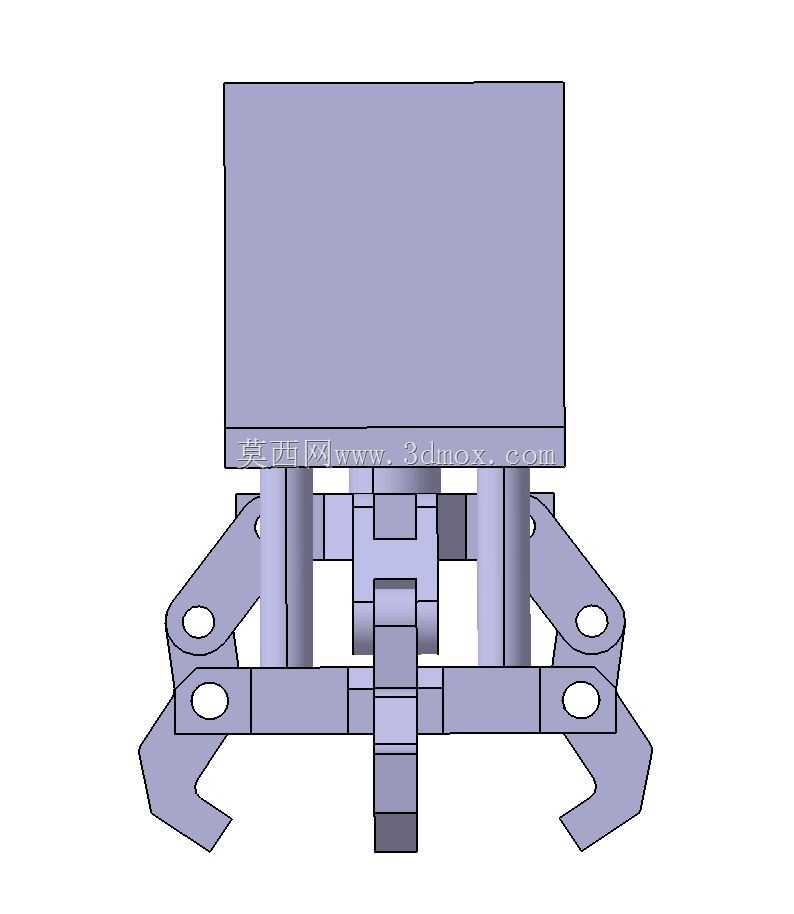

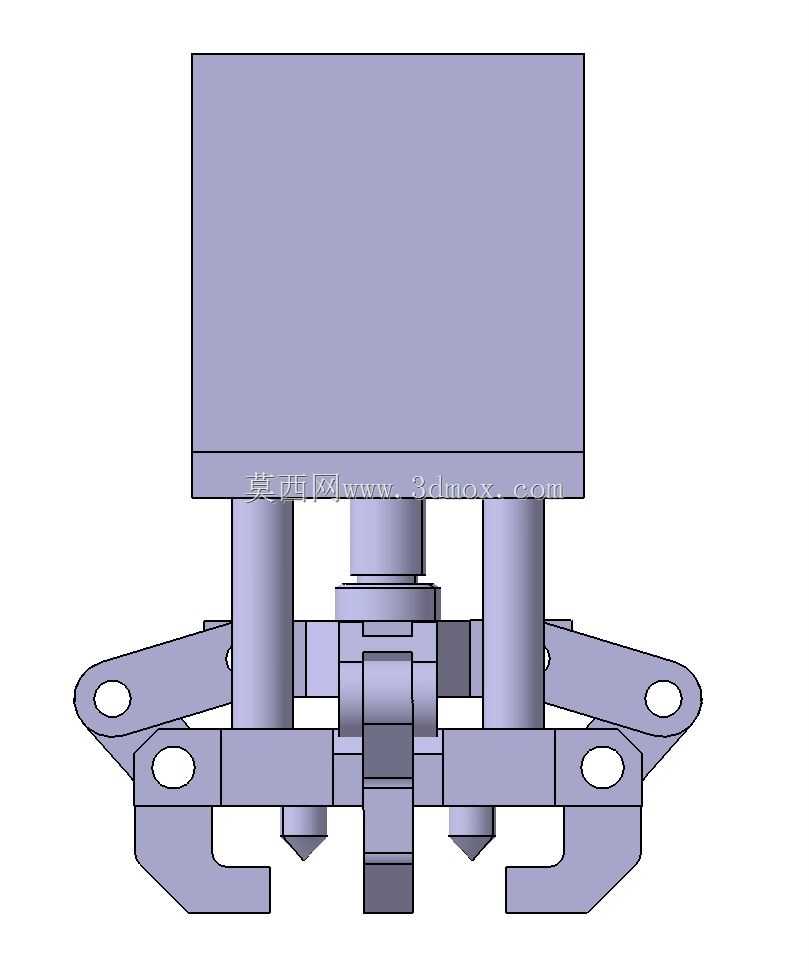

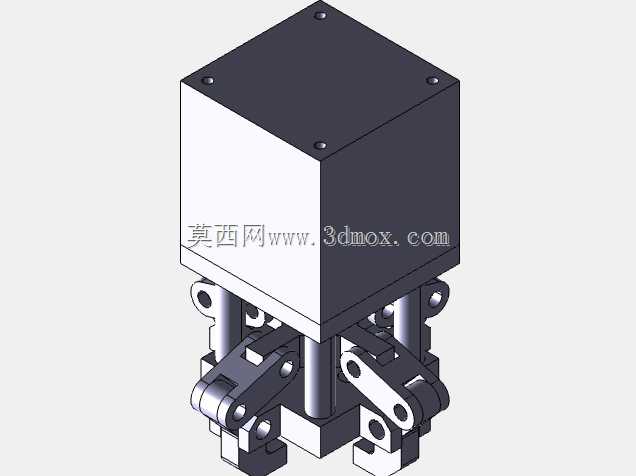

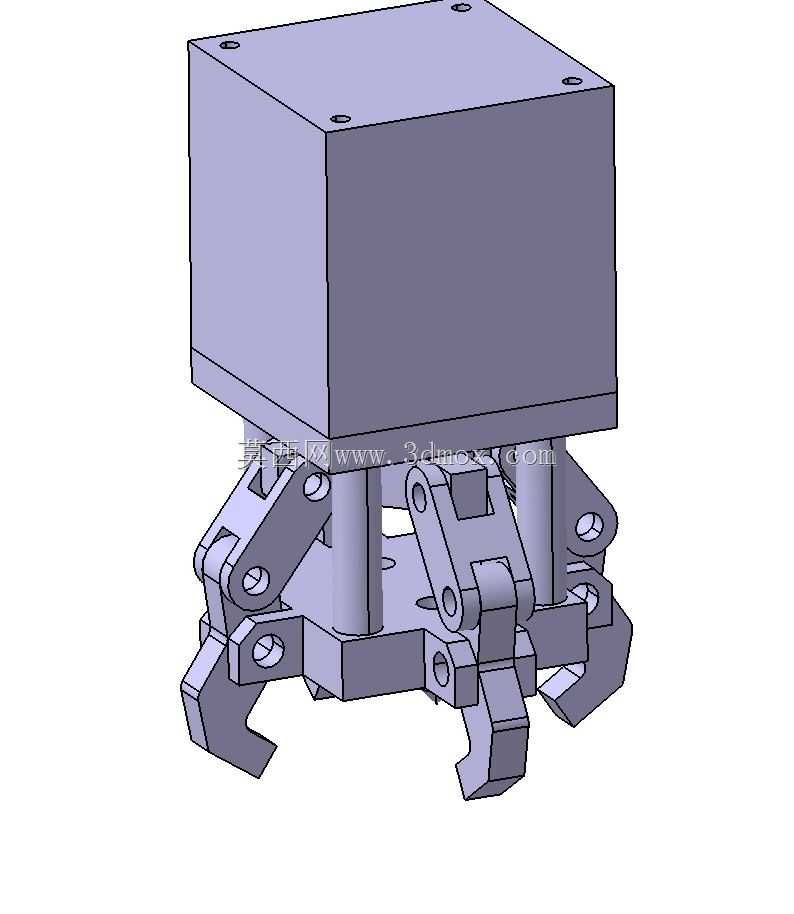

从结构设计逻辑来看,整个机构采用顶部驱动输入、中部连杆传动、底部夹爪执行的分层布局,顶部的方块结构为驱动安装基座,可适配直线气缸、伺服电缸等常规直线驱动元件,驱动轴沿中心竖直方向布置,动力输出直接作用于中部的联动连接盘。中部的连杆组采用对称铰接设计,每一组夹爪对应一组独立的传动连杆,所有连杆同步铰接在中心联动盘上,当驱动轴带动联动盘做竖直方向的直线往复运动时,四组连杆同步带动对应的夹爪沿底部安装板的导向槽做径向开合动作,从机械结构上保证了四组夹爪的开合行程完全同步,无需额外的同步控制程序,纯机械结构的同步设计也降低了电控调试的复杂度,同时避免了多驱动夹爪的不同步误差。

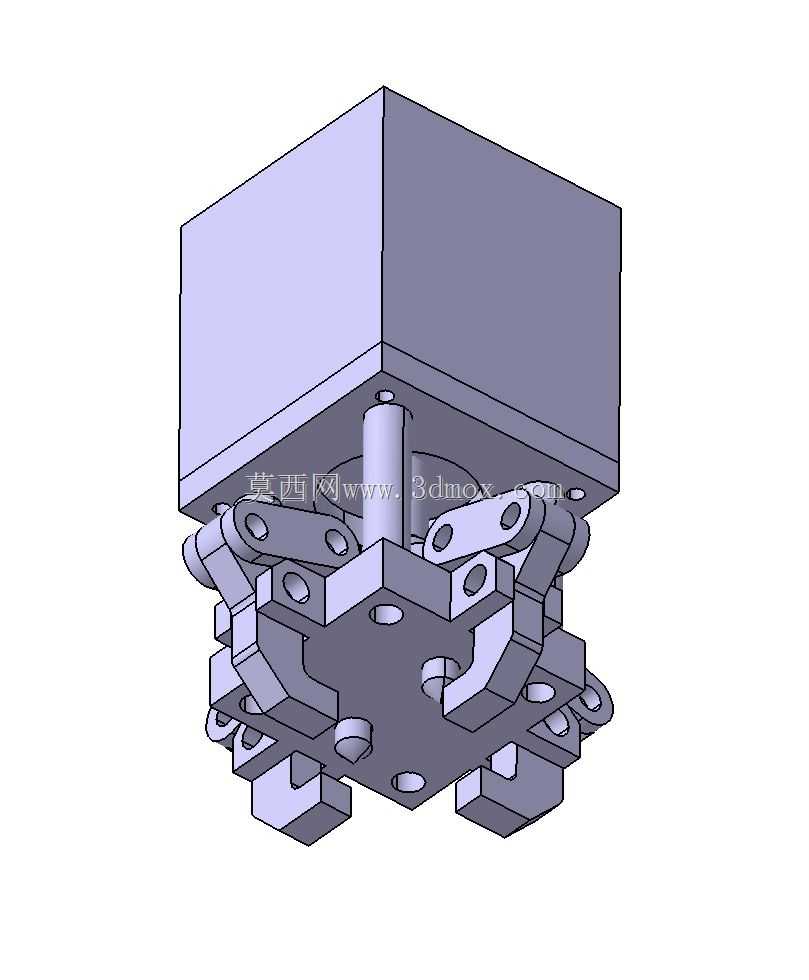

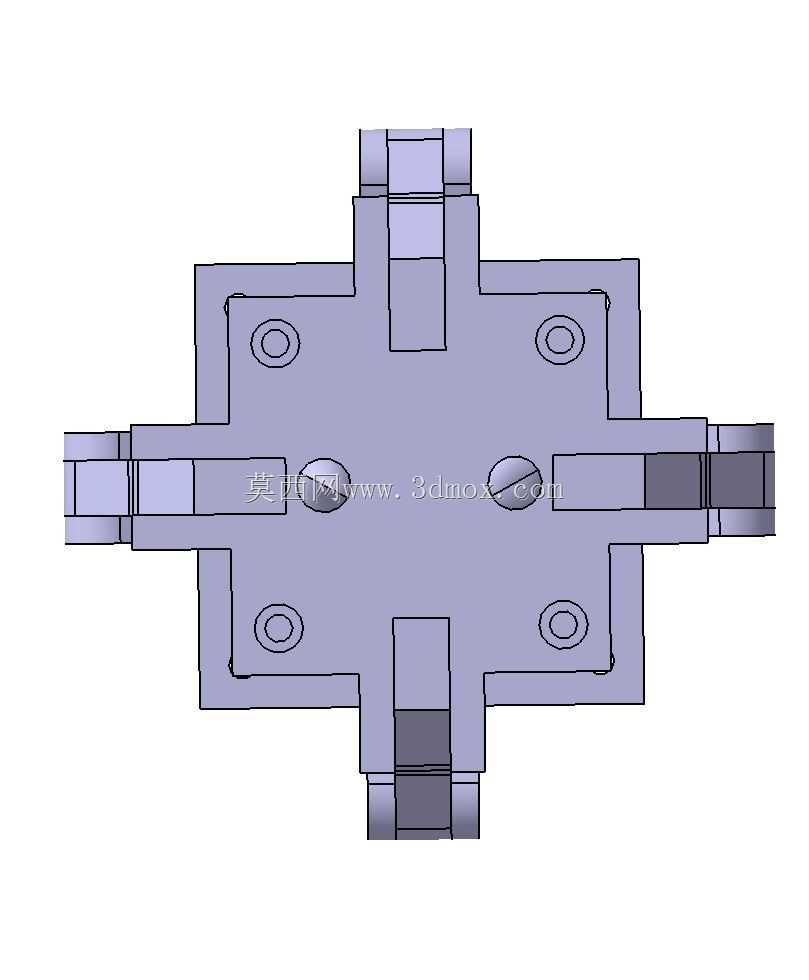

底部的夹爪安装板作为整个执行端的承载基准,每一条夹爪的导向槽都采用铣削加工的直槽结构,槽宽与夹爪根部的导向凸台采用小间隙配合,保证夹爪径向滑动时无卡滞、无偏摆,夹爪的夹持端面预留了可更换夹块的安装位,实际使用时可根据被夹持工件的外形、材质更换不同型面、不同材质的夹块,比如夹持光洁度要求高的金属零件时可更换聚氨酯软质夹块,夹持圆柱形工件时可更换带V型槽的夹块,无需改动整体夹钳结构就能适配不同的夹持需求。

安装边界方面,顶部驱动基座的安装面预留了标准的螺栓安装孔位,孔位间距适配市面上常规的20、30系列标准铝型材安装规格,也可通过法兰转接板直接安装在工业机器人末端、直线模组滑台或者专机的升降执行端上。整个机构的径向最大轮廓尺寸控制在较小范围内,在狭小的装配工位内作业时不会和周边工装、工件产生干涉,夹爪的开合行程可通过驱动轴的伸出长度进行调节,最小夹持内径可覆盖几毫米的小型零件,最大开合行程可满足常规小型零件的夹持范围需求。

在实际工况适配性上,整个机构的铰接位置都预留了自润滑轴承的安装位,长期往复运动时可有效降低铰接点的磨损,延长机构的维护周期,所有结构件都采用常规的金属切削加工工艺即可完成加工,没有复杂的异形曲面结构,加工成本可控,零部件的互换性较强,后期维护时单独更换磨损的连杆、夹爪即可,无需整体更换整个夹钳机构。不同于气动手指这类标准件的固定行程局限,这款夹钳的夹持行程、夹持力都可通过选配不同行程、不同输出力的驱动元件进行调整,针对不同的生产场景可灵活适配,在小批量定制化的自动化设备设计中,可直接作为标准执行末端模块调用,减少非标设计的重复工作量。
