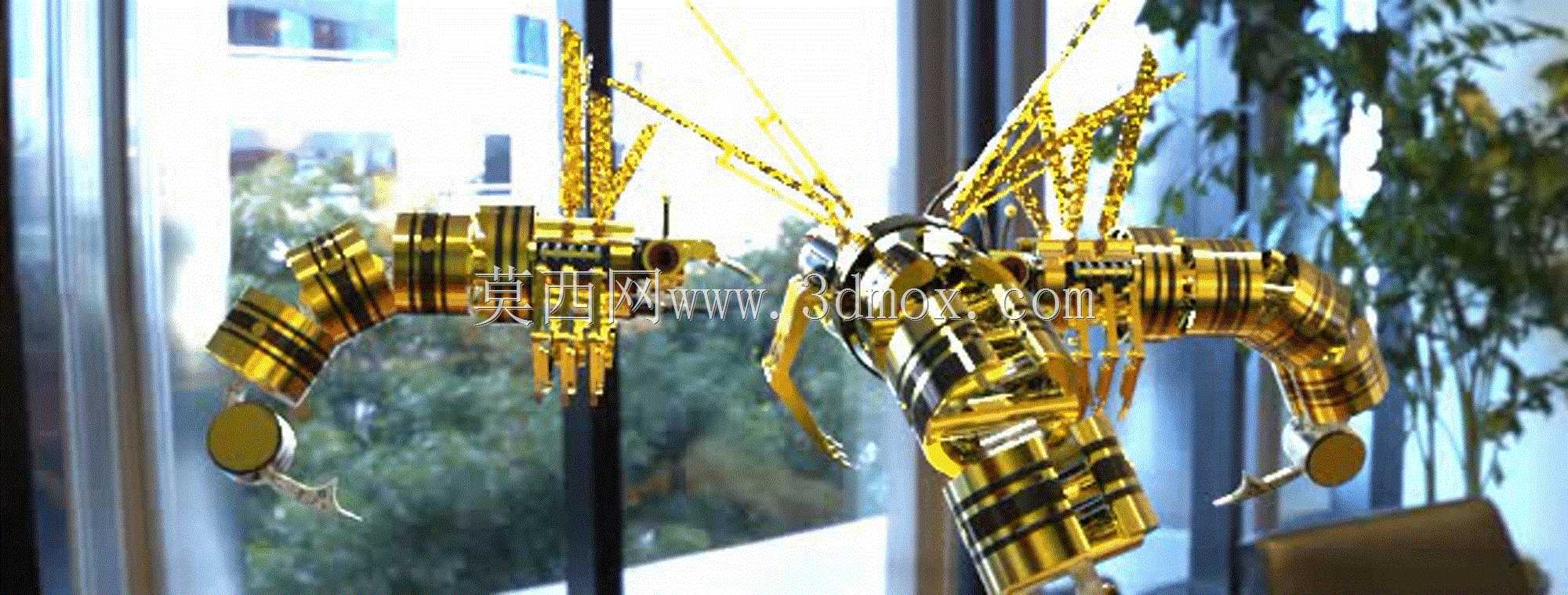

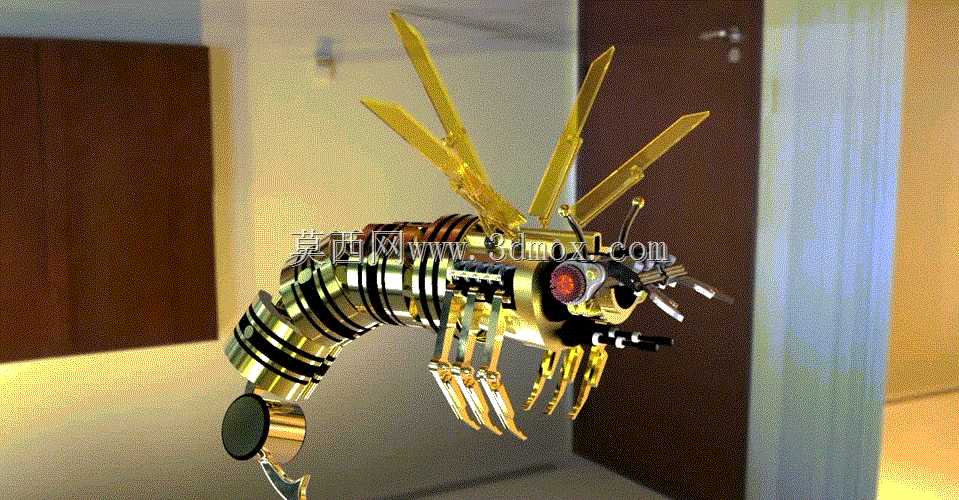

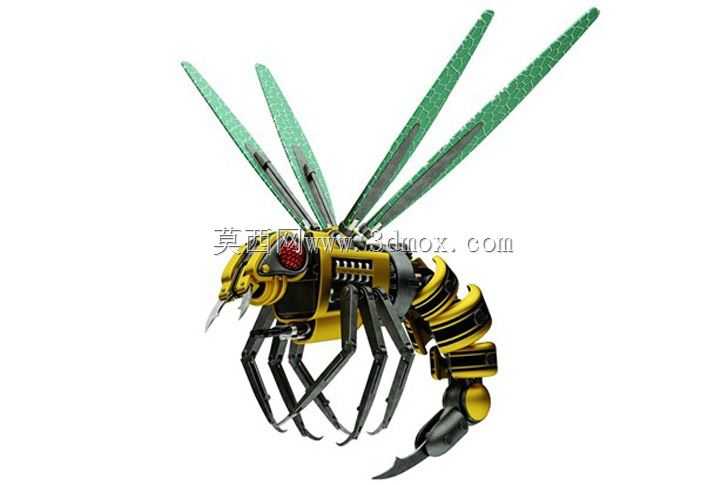

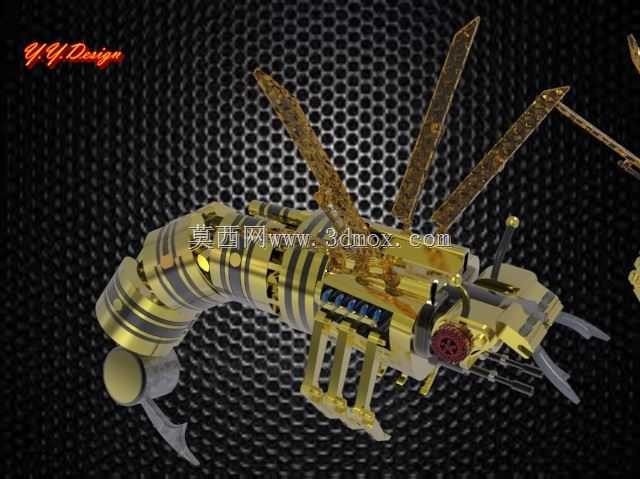

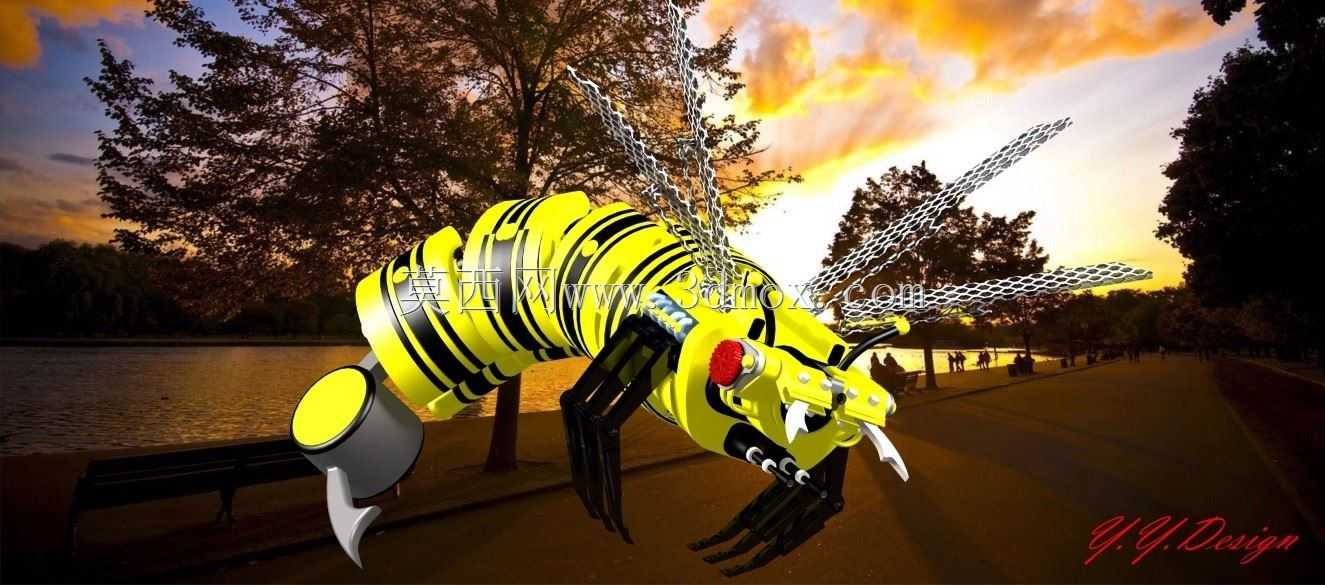

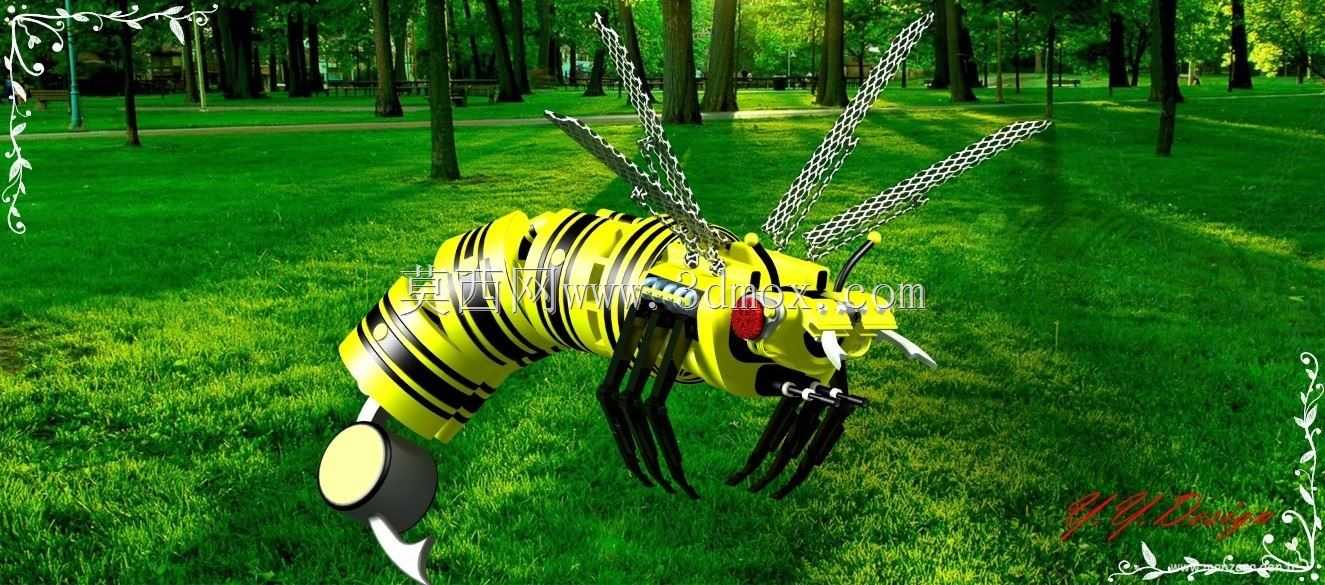

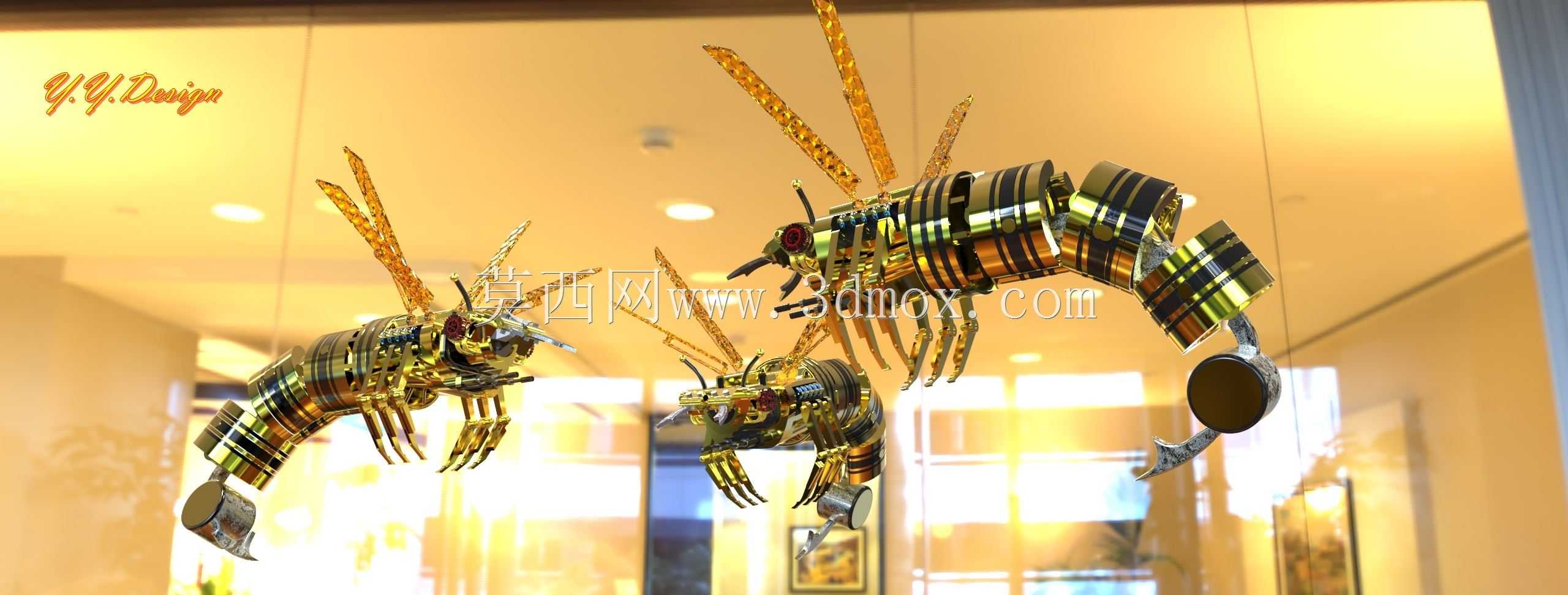

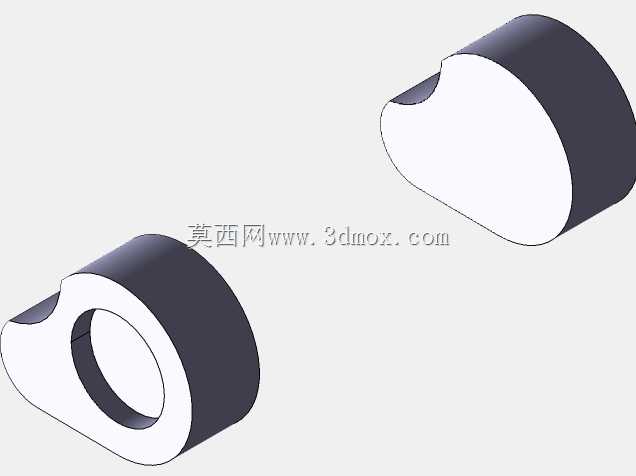

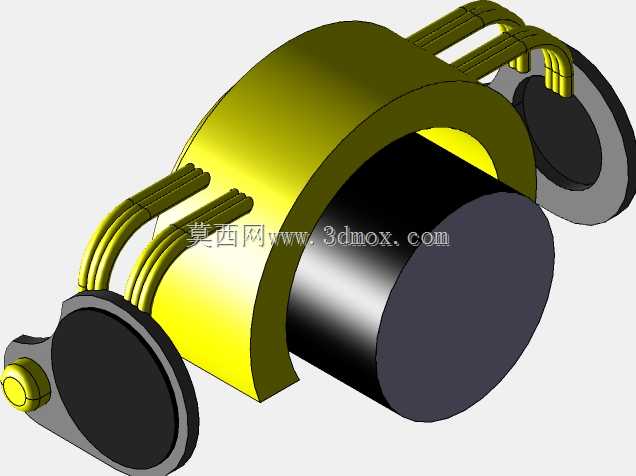

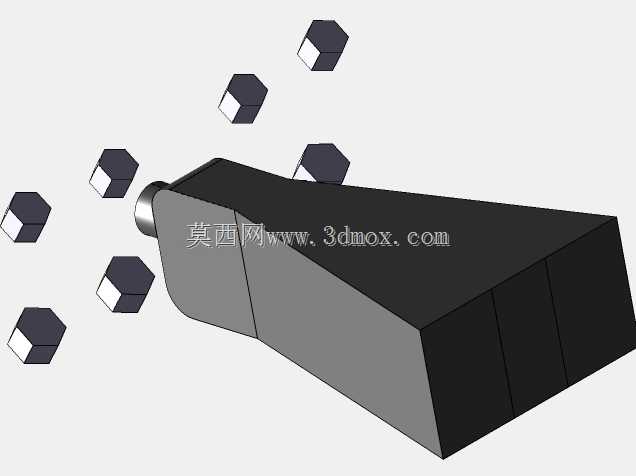

仿生机械蜜蜂多关节联动结构设计

这款仿生机械蜜蜂的结构设计，核心围绕微型仿生探测、狭小空间作业场景的实际需求展开，区别于常规工业机械臂的大负载、大行程设计逻辑，整体结构优先控制自重与动作灵活性，所有关节的传动路径都做了紧凑化排布，避免冗余结构占用有限的机身空间。从实际应用场景来看，这类微型仿生机械结构可适配密闭管道内部探伤、复杂设备缝隙巡检、灾后狭小空间生命探测等场景，相比轮式、履带式微型探测设备，扑翼式的移动方式不会对接触面造成额外压力，也能跨越轮式设备无法通过的凸起、缝隙障碍，在非结构化的狭小空间内具备更强的通行能力。

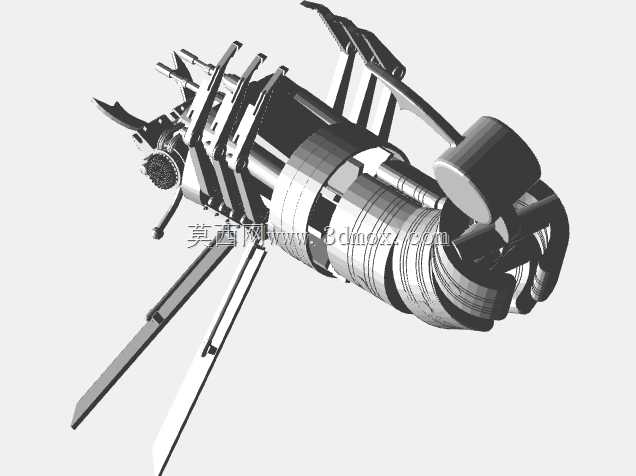

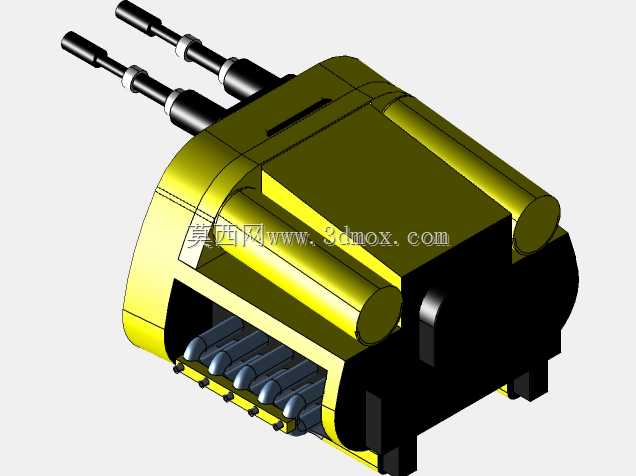

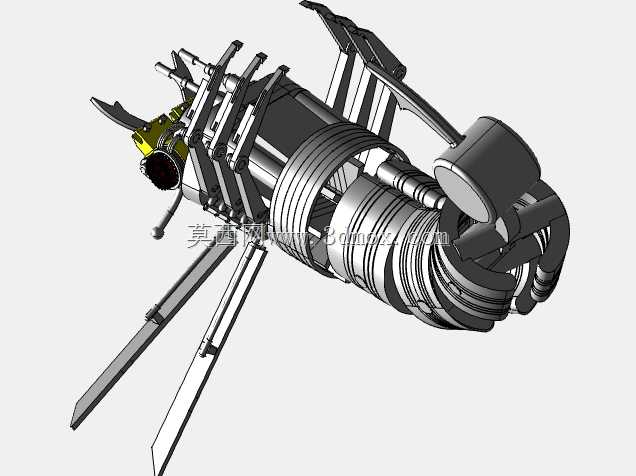

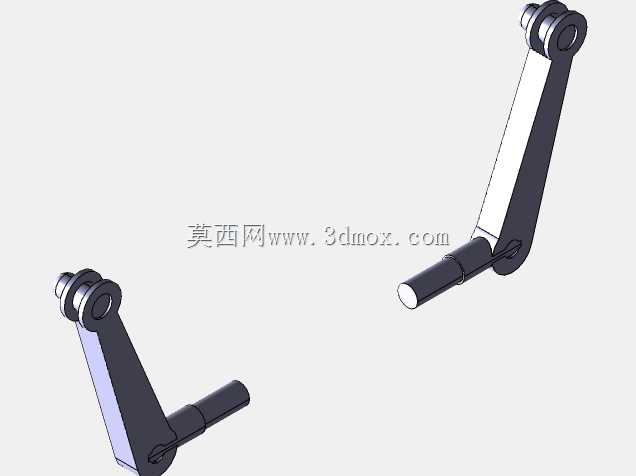

从功能特性来看，整机分为头部感知模块、胸段动力传动模块、腹段姿态调节模块、翅翼扑动模块、足部停靠机构五个核心部分。头部集成的视觉模拟结构预留了微型传感器的安装位，可根据实际作业需求替换为微型摄像头、气体检测探头、温湿度采集模块，头部的俯仰、偏航关节采用微型齿轮传动，转动角度控制在正负45度区间，避免传动结构超出机身外轮廓造成磕碰。胸段作为整机的动力核心承载区，所有翅翼、足部的驱动传动结构都集成在该段的筒状机身框架内，框架采用分段式套筒结构，每一段套筒之间通过微型轴承连接，可实现小幅度的机身扭转，配合腹段的姿态调整，在飞行或移动过程中快速修正重心偏移。翅翼部分采用四翼对称布局，每一片翅翼都通过独立的曲柄摇杆机构连接驱动端，扑动频率、翅翼攻角都可通过调整曲柄偏心距实现参数匹配，翅翼根部设计有角度限位结构，避免扑动幅度过大造成相邻翅翼运动干涉，翅翼本身采用薄壁镂空结构，在保证结构强度的前提下尽可能降低运动惯量，减少驱动端的负载损耗。

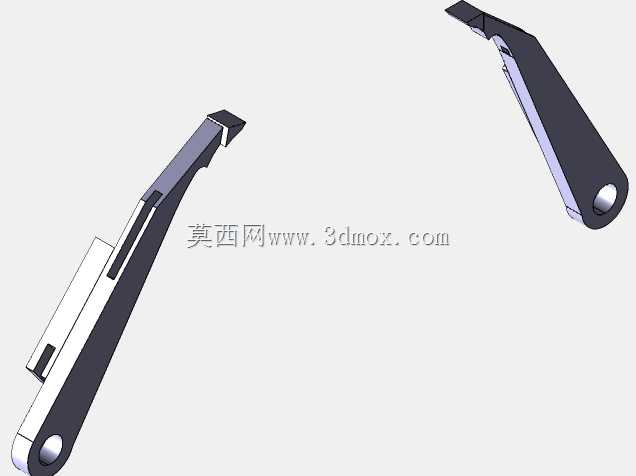

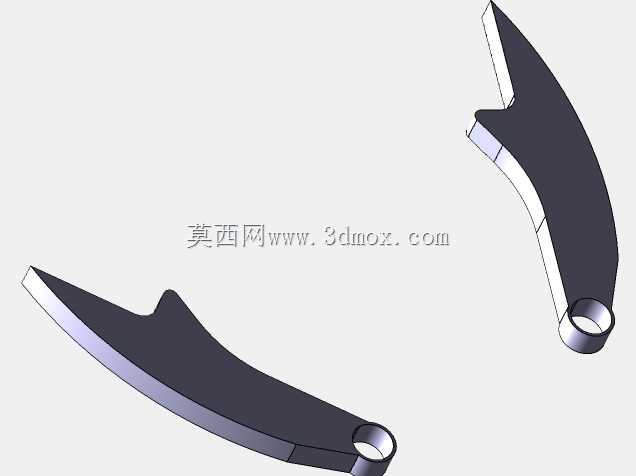

足部结构采用三对对称布置的多段连杆结构，每只足部分为三段铰接结构，末端设计有微型勾爪结构，可在粗糙墙面、设备外壳、线缆表面实现停靠，不需要持续维持动力输出来保持位置，大幅降低长时间作业的能耗，足部关节处设计有阻尼结构，停靠时可自适应贴合不同角度的接触面，不需要额外的传感器反馈即可实现稳定停靠。腹段采用多节铰接的分段结构，每一节腹段都可绕铰接轴实现小角度摆动，内部预留了走线空间与微型电池、控制板的安装位，腹段的摆动可在飞行过程中调整整机的重心位置，配合翅翼的扑动差速实现转向、升降的姿态控制，不需要额外增加舵机结构来调整方向，进一步压缩了整机的结构重量与空间占用。

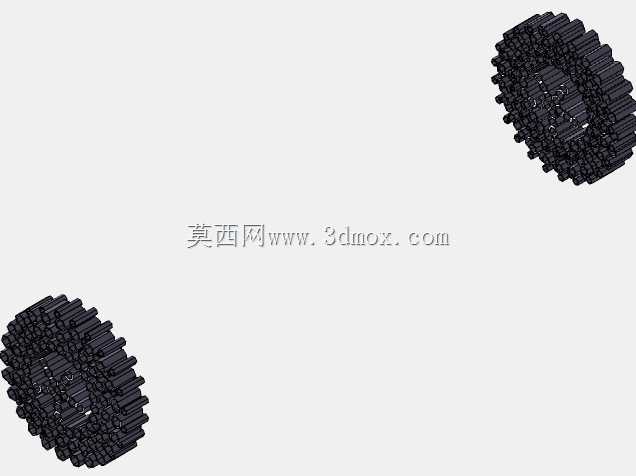

从设计思路来看，整机所有结构都遵循模块化拆分逻辑，头部、胸段、腹段、翅翼、足部都可单独拆分更换，不需要拆解整台设备即可替换损坏的模块，降低后期维护的难度。所有传动齿轮都采用等模数设计，减少备件的种类，加工时可采用同一套刀具完成齿轮加工，降低加工成本。机身的所有外轮廓都做了圆角过渡处理，没有尖锐的外凸结构，避免在狭小空间内移动时勾挂线缆、碎屑等异物，也能降低结构磕碰造成的损坏概率。

从外形尺寸与安装边界来看，整机展开状态下长度控制在150mm区间，翅翼完全展开时宽度为120mm，机身最大直径为28mm，所有运动部件的运动范围都不超出机身外轮廓的外接圆柱边界，在进入直径35mm以上的管道、缝隙时，不会出现运动部件与管壁剐蹭的问题。所有铰接点的转轴都采用同轴度定位设计，装配时不需要额外做配磨调整，依靠零件的加工精度即可保证传动间隙控制在0.02mm以内，避免传动间隙过大造成翅翼扑动、足部动作的控制精度下降。机身内部的走线槽都设计在结构骨架的内侧，线缆不会暴露在机身外部，避免移动过程中线缆被异物勾扯造成断路。足部的勾爪结构在收拢状态下完全贴合机身侧面，不会额外增加机身的横向尺寸，保证通过狭小空间时的通行能力。

在结构强度校核层面，所有传动部件的受力都按照1.5倍的额定负载做了冗余设计，翅翼在最大扑动频率下的结构形变控制在0.1mm以内，不会因为高速扑动造成翅翼形变触碰机身结构。足部停靠时的单爪承重按照整机重量的3倍设计，即使单爪勾挂也能维持整机的停靠稳定性，不会出现滑落问题。整机的装配公差按照IT7级精度控制，所有配合面的粗糙度都控制在Ra1.6以下，减少传动过程中的摩擦损耗，提升结构的使用寿命。
