刨床冲压机用曲柄滑块传动结构

　　在金属切削加工与冲压成型的生产场景中，这类曲柄滑块结构是将旋转运动转化为直线往复动作的核心执行单元，广泛适配中小型牛头刨床的滑枕驱动、开式小吨位冲床的滑块冲压工位，承担着动力输出端的运动形式转换职责，直接决定设备的作业行程与冲次稳定性。从实际工况适配来看，该结构的设计逻辑完全围绕刚性传动下的低侧隙需求展开：曲柄盘与连杆的铰接位置采用销轴配合衬套的连接形式，避免长期往复冲击下铰接点出现旷量，连杆与滑块的连接端预留了微量的角度补偿间隙，抵消安装过程中平行度误差带来的卡滞风险，滑块部分采用平直导向面设计，可直接适配设备床身的平导轨安装位，无需额外加装导向附件即可保证往复运动的直线度。

　　设计过程中优先考虑了传动死点的规避，曲柄的回转中心与滑块运动轨迹线保持严格共面，安装时需保证曲柄轴线与滑块导向面的垂直度公差控制在0.02mm以内，避免运动过程中出现附加侧向力加剧导轨磨损。从安装边界来看，该结构的整体外廓尺寸适配中小型设备的床身内部安装空间，曲柄的回转直径决定了滑块的最大工作行程，可根据实际作业需求调整曲柄销的偏心距，实现行程范围的灵活调整，无需更换整套传动组件即可适配不同长度的刨削行程、不同开模高度的冲压作业需求。在功能特性上，这套结构依靠刚性铰接传递动力，不存在带传动、链传动的弹性滑动问题，滑块的往复运动位置精度可稳定控制在0.1mm以内，完全满足普通刨削加工的平面度要求、薄板冲压的工位对齐要求。

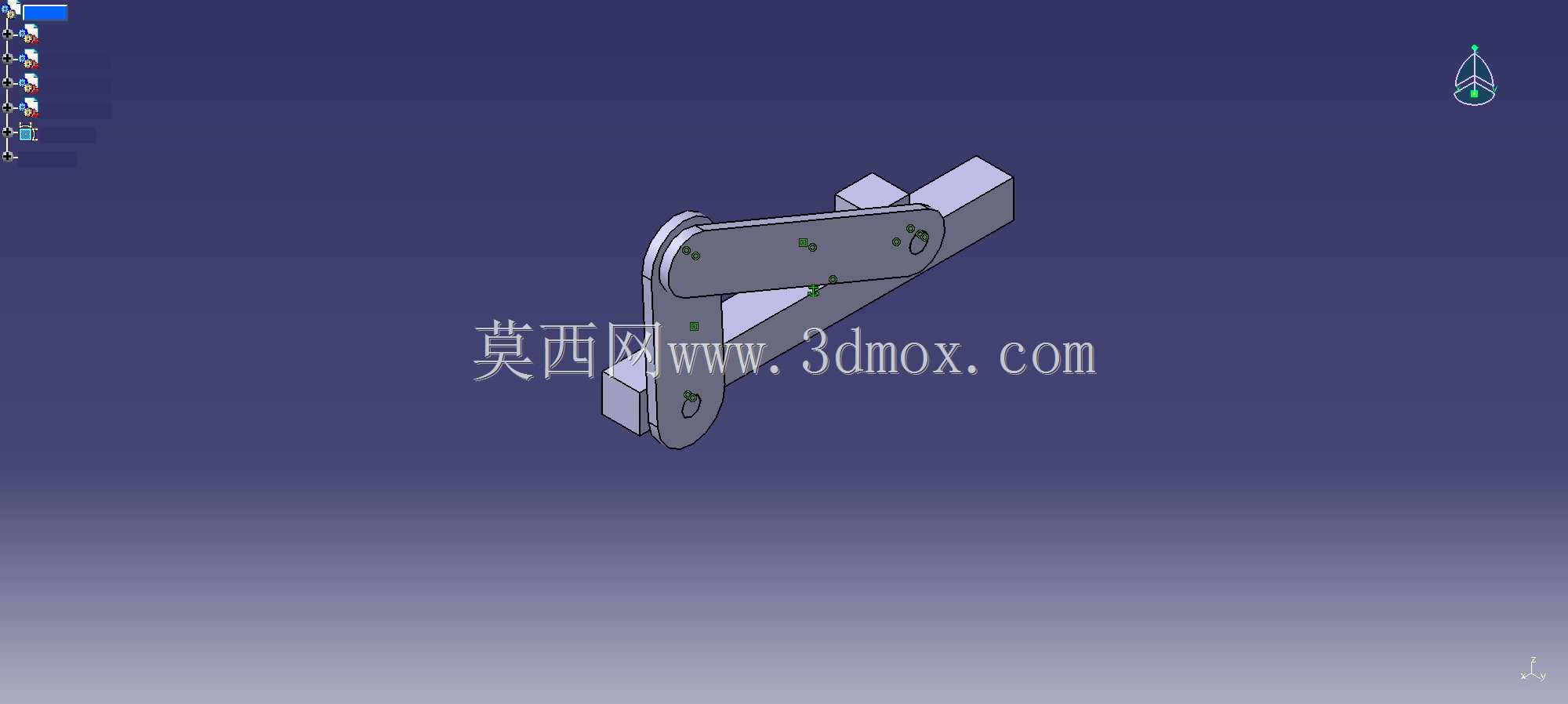

　　结构组成上没有冗余的复杂零件，曲柄盘、连杆、滑块三个核心构件均采用规则的机加工外形，建模过程中严格按照实际装配关系定义配合约束，铰接位置的同轴度、滑块导向面的平面度均按照实际机加工公差要求设定，可直接用于装配干涉校验、运动仿真模拟，验证不同转速下滑块的运动速度、加速度变化曲线，提前预判机构运行过程中的惯性冲击位置，为后续的飞轮配置、平衡块设计提供准确的参数参考。实际设备装配时，该结构的输入端可直接与减速箱的输出轴连接，无需额外加装运动转换构件，动力传递路径短，传动效率可达90%以上，长期运行过程中仅需定期对铰接销轴处加注润滑脂即可维护，日常运维成本极低。

　　针对冲压作业的冲击载荷特性，连杆的截面尺寸经过抗弯强度校核，可承受公称压力下的瞬时冲击载荷，不会出现连杆弯曲变形的问题，滑块的受力面经过加厚处理，避免长期冲压受力导致滑块端面凹陷。在刨床应用场景中，该结构带动滑枕做往复直线运动，滑枕前端安装刨刀即可完成对工件平面的切削加工，返程时依靠曲柄的惯性带动滑枕快速退回，空行程速度高于工作行程速度，可有效提升加工效率；在冲压机应用场景中，滑块下端安装上模，配合工作台面的下模即可完成落料、冲孔、浅拉伸等冲压工序，曲柄每旋转一周即可完成一次冲压作业，传动节奏稳定，便于搭配自动送料机构实现连续自动化生产。建模过程中对所有零件的棱角处均做了符合实际加工要求的倒角处理，没有建模过程中常见的零厚度、干涉面问题，所有配合面均预留了实际装配所需的间隙量，可直接导出工程图用于生产加工参考，也可导入运动仿真软件添加驱动约束，模拟实际运行状态下的各部件受力情况，为后续的结构优化提供基础模型支撑。
