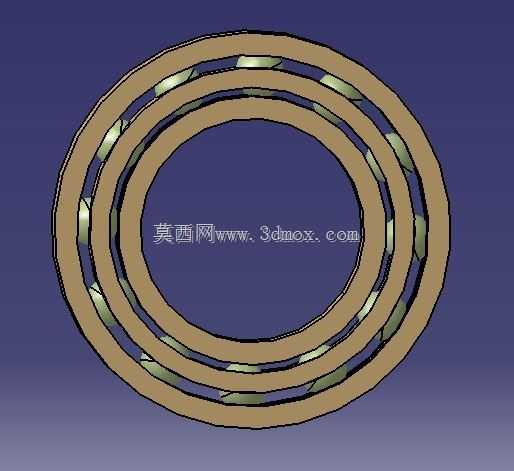

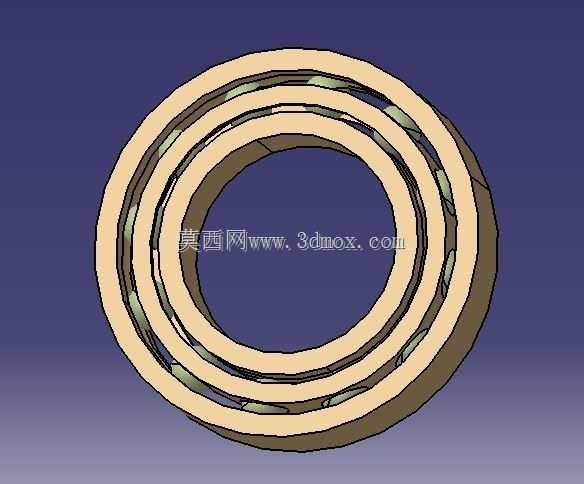

双列滚动体径向轴承三维结构设计

在各类旋转传动设备的支撑结构中，这类双列滚动体径向轴承的应用场景覆盖极广，从常规的工业泵组、阀类传动组件，到仪器仪表内的精密转轴支撑，都能见到这类结构的身影。不同于单列滚动体轴承的载荷分配逻辑，双列排布的滚动体可以在相同径向安装空间内，分摊更高的径向载荷，同时在轴系出现小幅偏斜时，能通过两列滚动体的受力自适应调整，降低边缘应力集中带来的早期磨损风险。

从实际设备用途来看，这类轴承主要承担转轴的径向定位功能，限制轴系在径向的窜动余量，同时为旋转轴提供低摩擦的转动支撑，减少轴颈与安装座之间的直接磨损。在阀块配套的传动结构中，这类轴承需要适配阀杆的往复旋转动作，既要保证阀杆转动时的同轴度，避免阀瓣与阀座出现偏磨导致密封失效，也要承受管路介质压力传递到阀杆上的径向载荷，避免阀杆出现卡滞。

产品功能特性上，该轴承采用内外圈分离式的结构逻辑，内圈与轴颈采用过盈配合实现周向固定，外圈与安装座孔采用过渡配合兼顾定位精度与装拆便利性，两列滚动体之间设置有一体式的保持架结构，将每个滚动体均匀分隔在对应的滚道位置，避免滚动体之间出现直接接触摩擦，同时保证滚动体在滚道内的运动轨迹稳定，不会出现歪斜卡滞。滚道的曲率设计经过匹配计算，滚动体与滚道的接触角控制在合理区间，既保证径向承载能力，也能承受小幅的轴向窜动载荷，适配轴系运行过程中热胀冷缩带来的微量位移。

设计思路层面，建模过程中优先保证各部件的配合公差合理性，内圈的内径尺寸按照基孔制配合要求设定，外圈外径按照基轴制安装座的配合公差推导，滚道的表面粗糙度要求在建模阶段通过曲面连续性体现，避免出现棱角、台阶等应力集中结构。滚动体的直径一致性、两列滚道的同轴度是建模时的核心管控点，两列滚动体的中心距需要匹配轴承的额定载荷计算结果，既不能过近导致保持架结构强度不足，也不能过远导致轴承整体宽度超出安装边界。保持架的兜孔间隙设置在合理范围，既给滚动体留出足够的润滑脂存储空间，也不会因为间隙过大导致滚动体运行时出现晃动。

外形尺寸与安装边界方面，该轴承的径向截面尺寸适配常规阀块类组件的安装空间，轴承的整体宽度控制在窄系列轴承的尺寸区间内，不需要额外扩大安装座的开孔尺寸就能完成替换安装。内圈的倒角、外圈的安装引导倒角都按照通用安装标准设计，装配时可以顺利压入安装位置，不会出现倒角卡滞导致的配合面刮伤。轴承的轴向定位台阶尺寸也经过匹配，安装时可以通过轴用挡圈或者端盖实现轴向固定，不需要额外加工特殊的定位结构，能直接适配现有多数仪器仪表、阀类传动组件的轴承安装位，降低设备改造成本。在实际选型匹配时，只需要核对轴颈尺寸、安装座孔径以及轴承宽度三个核心安装尺寸，就能完成该轴承的替换适配，不需要对周边结构做额外调整。
