滚刀式割草机切割转子总成结构设计

该结构为滚刀式割草设备的核心切割执行部件，主要应用于手推式商用草坪修剪机、坐骑式园林割草设备以及农用田间碎草还田机具的作业端，直接决定设备的切割效率与碎草效果。不同于传统甩刀式割草部件依靠高速离心力甩动刀片实现切割的结构，该总成采用同轴多组螺旋刀片排布的辊式结构，作业时整体绕两端支撑轴做定轴回转，刀片刃口与底刀配合形成连续的剪切副，能将接触到的草茎沿刃口线连续剪断，切割断面整齐，不会出现甩刀结构常见的草茎撕裂、毛边问题，修剪后的草坪平整度更高，也能减少草株感染病害的概率。

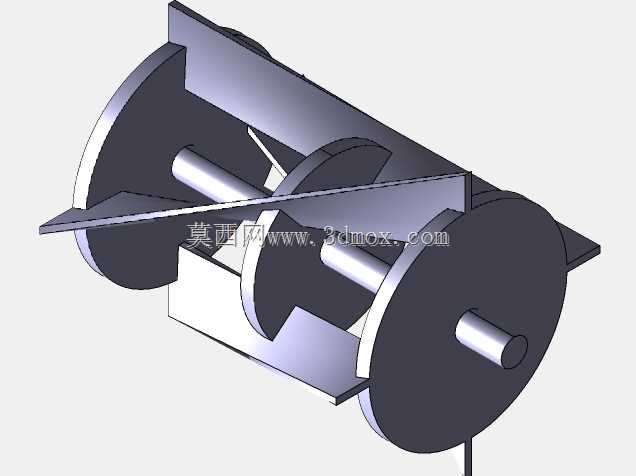

从结构设计逻辑来看，整个转子总成以中间贯穿的实心圆轴作为承载核心，两端伸出的轴段为安装基准，装配时直接嵌入割草机机架两侧的带座轴承内，不需要额外设计转接法兰，轴段直径与常用割草机轴承座安装孔径匹配，能直接适配多数中小型滚刀割草机的安装位，替换原有磨损转子时不需要改动机架结构。刀片采用螺旋升角排布固定在两端的圆形支撑端盘上，螺旋角度经过反复校核，既保证回转过程中每一个时刻都有连续的刃口段参与切割，避免出现切割空程导致的负载波动，又能在切割完成后借助螺旋面的导向作用，将剪断的草屑顺着螺旋槽向排草口方向推送，不需要额外设置抛草叶片就能完成草屑的导流排出，简化了切割腔的内部结构。

刀片本体采用等厚钢板裁切成型，刃口做斜向磨削处理，刃口角度控制在30度，兼顾锋利度与抗冲击性能，碰到草场内夹杂的小土块、细碎石子时不会轻易出现崩口；刀片与端盘的连接采用沉头螺栓紧固，后期刃口磨损后可以单独拆卸单片刀片进行修磨或者更换，不需要整体报废转子总成，降低设备的后期维护成本。两端的支撑端盘除了固定刀片位置之外，还起到回转过程中的径向限位作用，端盘外径比刀片最大回转半径小2mm，作业时端盘不会直接接触地面，避免端盘磨损的同时，也能控制刀片与地面的最小留茬高度，通过调整割草机机架的升降高度，就能实现10mm到50mm范围内的留茬高度调节，满足不同场景下的草坪修剪需求。

实际建模过程中，对整个转子的动平衡做了针对性优化，每一片刀片的安装位置、重量差都控制在允许范围内，两端端盘的同轴度公差设定为0.05mm，保证转子在额定工作转速下运转平稳，不会出现异常振动，既可以降低两端支撑轴承的径向负载，延长轴承使用寿命，也能减少整机作业时的震动传递，提升操作人员的使用舒适度。整个转子的轴向尺寸根据中小型割草机的切割幅宽设计，能覆盖500mm幅宽的作业范围，匹配3-5马力的动力输出即可驱动作业，适用于小区物业草坪维护、高尔夫球场果岭修剪、农田行间碎草等多种作业场景。结构上没有复杂的异形曲面，所有零部件都可以采用常规的机加工、钣金裁切工艺完成生产，制造成本可控，装配流程简单，只需要依次将刀片紧固在端盘上，再将端盘压装到中心轴上即可完成总成组装，不需要专用的工装夹具。
