搭载超声波测距模块的四轮移动小车结构

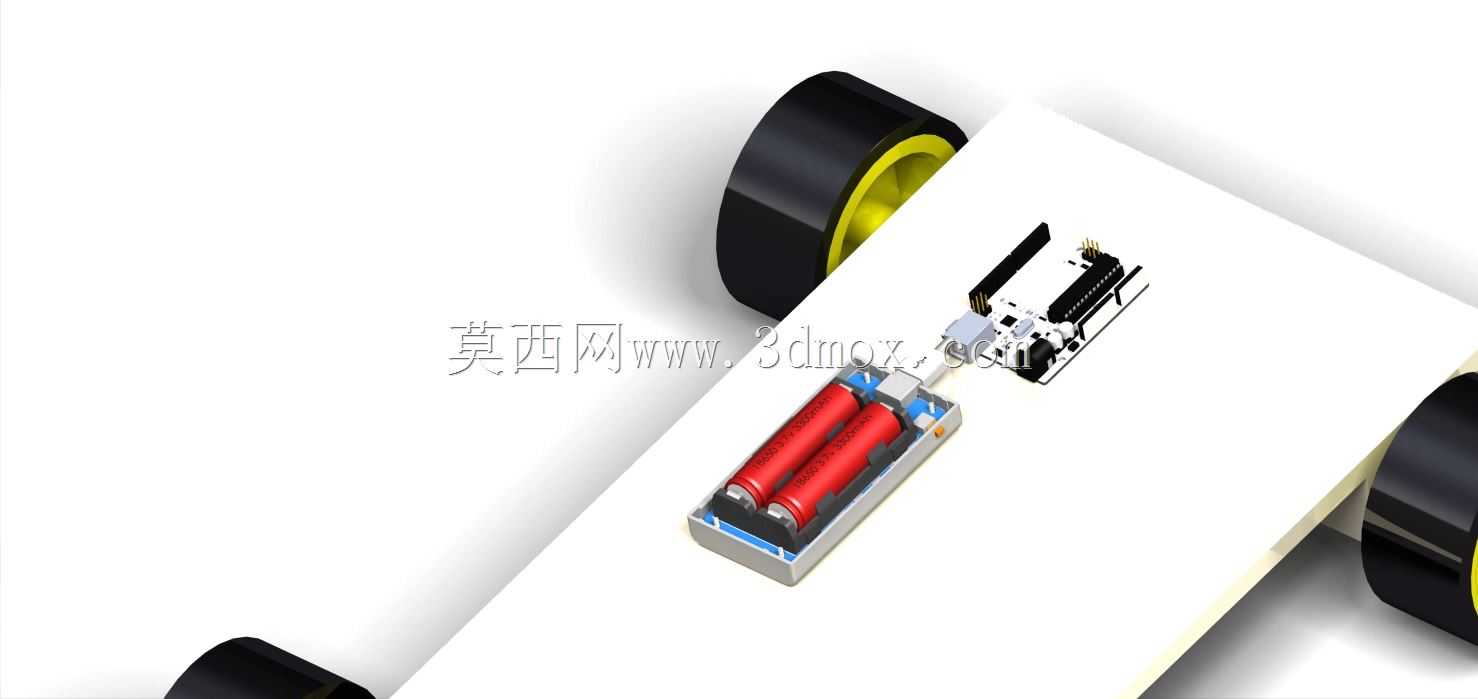

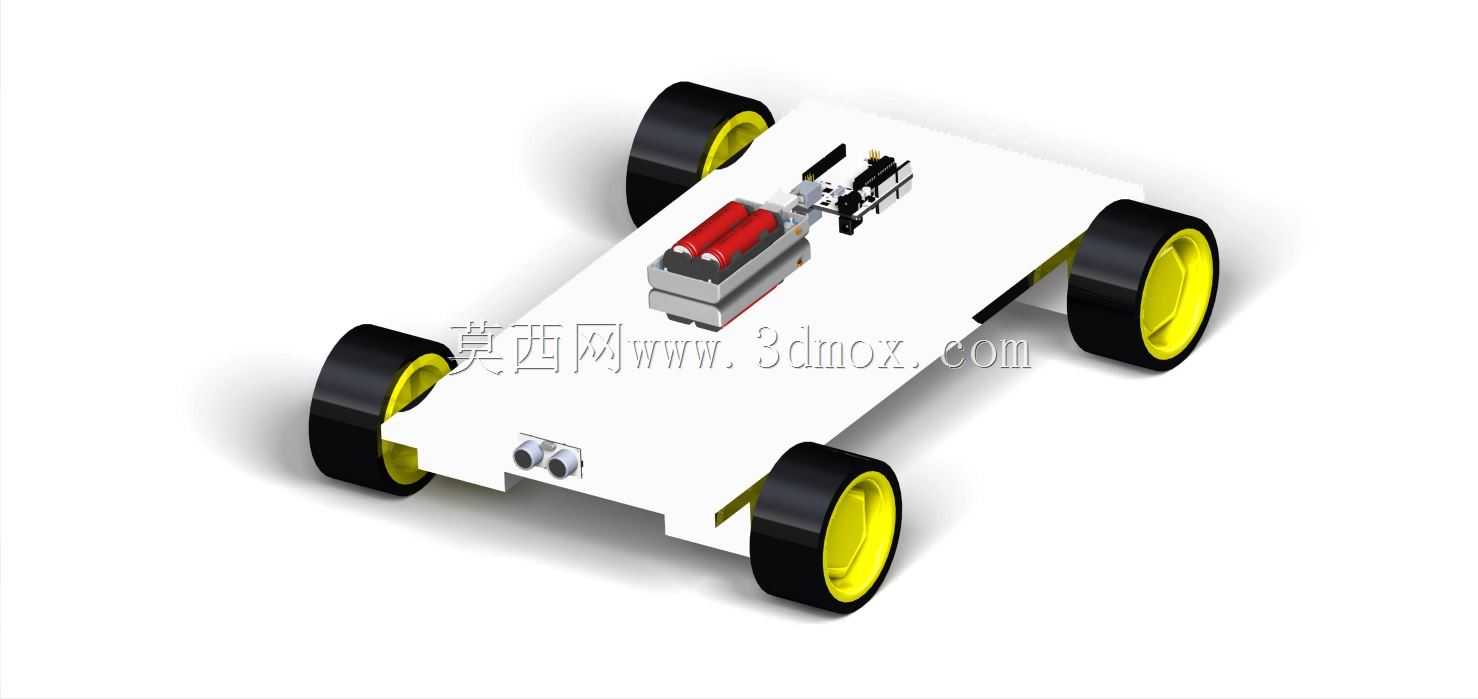

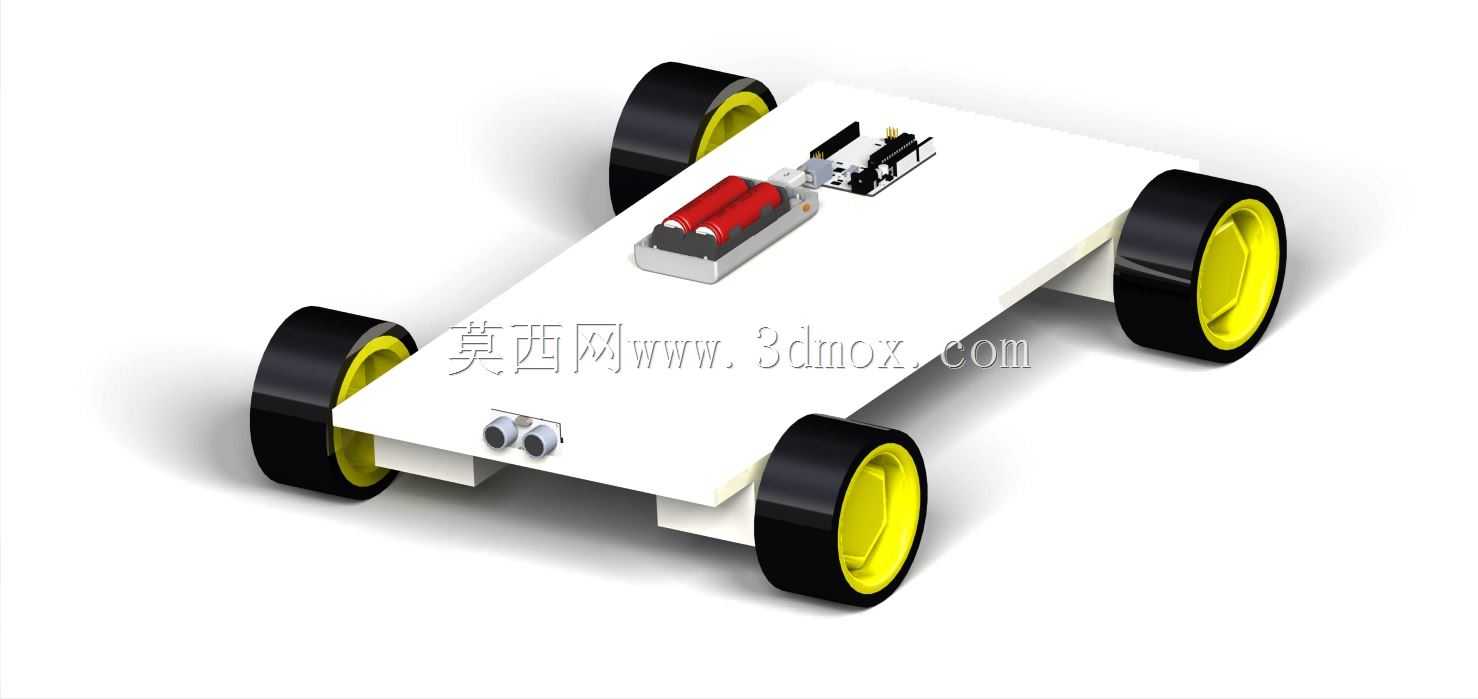

这款轮式移动载体的设计，最初面向室内短距离巡检、教学实验验证场景，核心解决小型移动平台在未知环境下的近距离障碍物规避需求，整体采用平板式底盘布局，没有额外设计复杂的外壳包覆结构，所有功能部件直接安装在平整的底盘基板上，方便使用者根据实际需求拓展加装传感器、执行模块，适配不同的二次开发场景。从结构设计逻辑来看，底盘选用平整的板式结构，一方面可以降低整体加工难度，板材切割成型后直接预留安装孔位即可完成基础底盘制作，另一方面平板式的安装面能给上层拓展部件提供充足的固定空间，不管是加装控制板、电池组还是额外的机械执行结构，都能快速找到合适的安装位置，不需要额外设计复杂的转接支架。行走部分采用四轮独立布局，四个车轮分别布置在底盘四角，轮组选用轮毂与橡胶外圈结合的结构，黄色轮毂部分预留轴孔与驱动电机输出轴配合，橡胶外圈可以增加与地面的摩擦力，减少行走过程中的打滑概率，同时四个角的轮组布置能让底盘在平整地面上保持稳定的支撑，即使上层加装一定重量的拓展部件，也不会出现重心偏移侧翻的问题。超声波检测模块布置在底盘前端的居中位置，安装高度贴近底盘下沿，这个位置的探测范围可以覆盖小车行进方向前方的地面障碍物，不会因为安装位置过高漏检低矮的地面凸起，也不会因为位置过低被地面起伏误触发检测信号，模块的安装座预留了角度调节余量，可以根据实际使用场景微调探测俯仰角，适配不同高度的障碍物检测需求。动力供电部分的电池组直接固定在底盘中部靠前的位置，这个位置靠近前端的检测模块与驱动电机，能缩短供电线路的走线长度，减少线路杂乱带来的干涉风险，同时电池布置在中部位置可以平衡前后轮的轴荷，避免车头过重导致转向时转向阻力过大，或者车尾过翘导致行进过程中颠簸。整体安装边界控制紧凑，底盘长宽尺寸刚好覆盖四个轮组的安装位置，没有多余的外凸结构，在狭窄通道内行进时，不会因为边角外凸剐蹭两侧障碍物，轮组的外沿与底盘侧边基本齐平，转弯时的回转半径可以控制在较小范围，适配室内狭窄空间的行进需求。从实际使用角度出发，这款结构没有设计冗余的装饰部件，所有结构都服务于功能实现，不管是用于教学场景下的嵌入式开发验证，还是作为小型巡检设备的移动底盘，都可以直接在这个基础结构上做针对性调整，不需要对原有底盘做大规模修改，能大幅缩短二次开发的结构调整周期。
