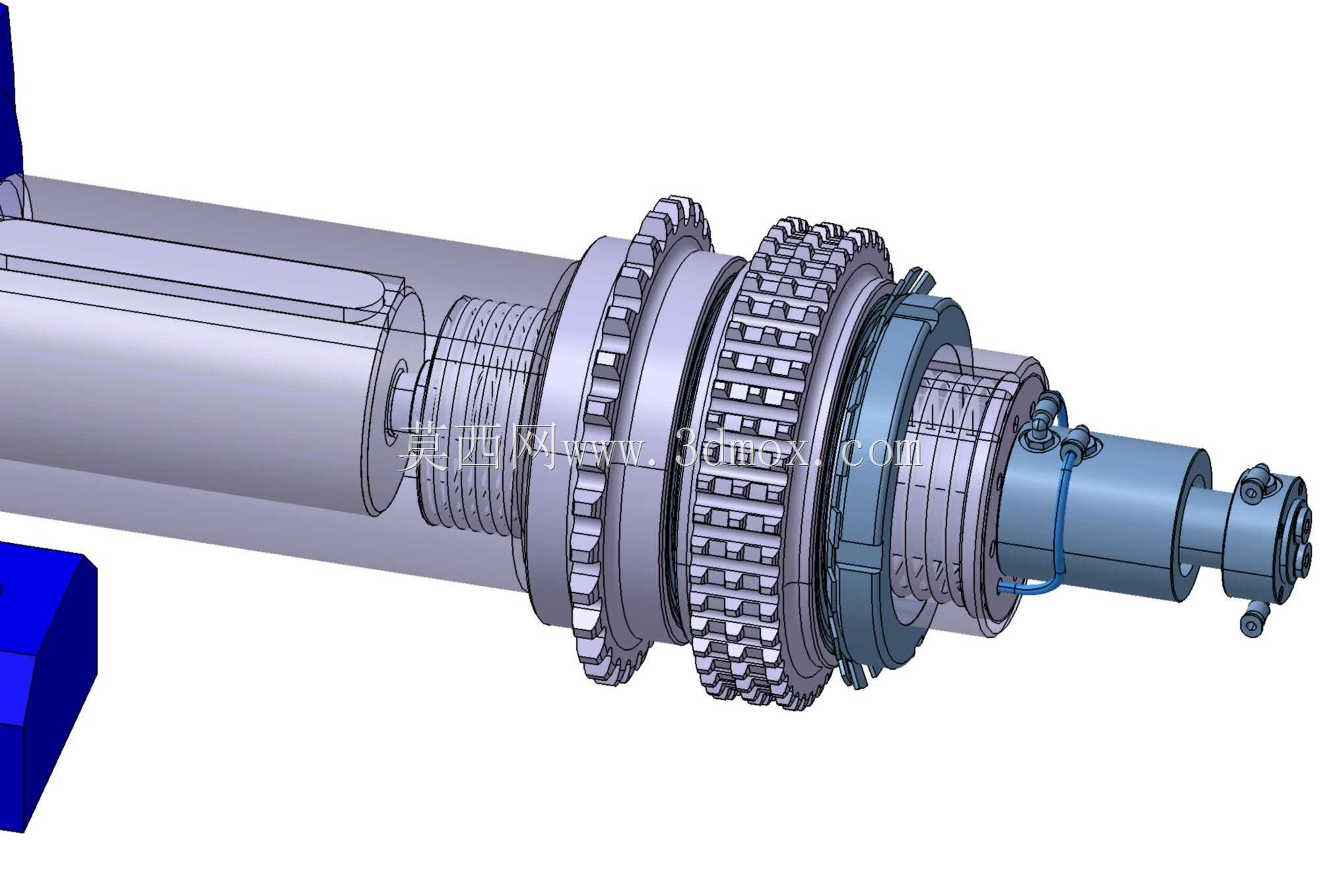

滚子链传动快速换向控制机构结构

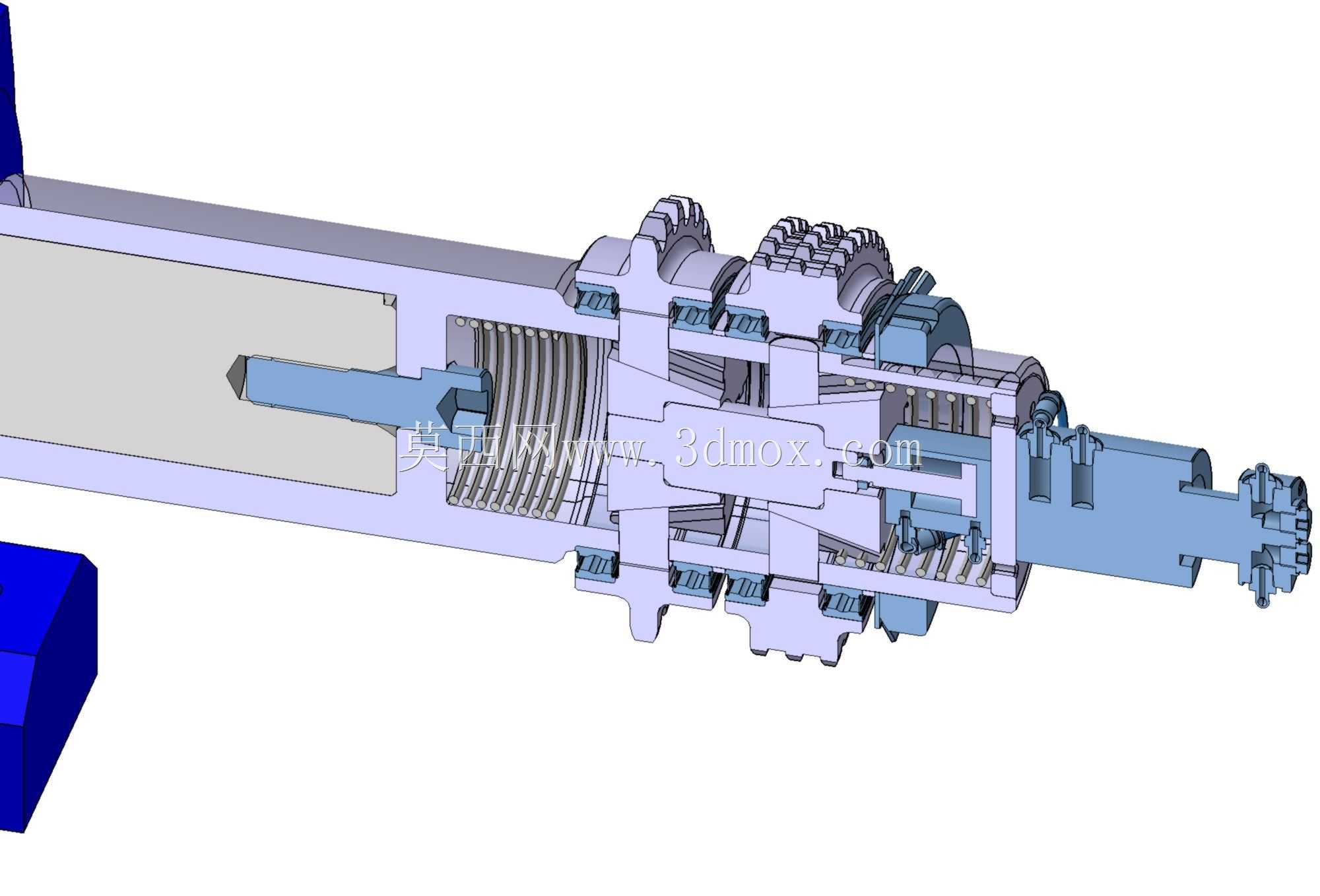

　　从结构剖面能看到，整个机构采用同轴串联的布局设计，动力输入段设置在机构的一端，两个动力输出接口沿轴向依次排布在输出侧，内部通过嵌套式的棘爪结合套实现动力的快速切换，切换动作通过外部的拨叉驱动结合套沿轴向滑移，实现输入轴和不同输出端的花键啮合，整个切换行程控制在12mm以内，相比传统的滑移齿轮换挡结构，行程缩短了近40%，切换响应速度更快，同时结合套和花键轴之间采用渐开线花键配合，齿侧间隙控制在0.02mm以内，切换过程中不会出现打齿、卡滞的问题，能在设备运行转速不超过300r/min的工况下实现带载快速切换。在轻工输送、自动化生产线、小型物料转运设备的链传动系统里，经常会遇到单动力输入需要在两个输出端之间快速切换动力传递的工况，比如双工位上料机构的动力切换、分拣线的分流传动切换、小型包装设备的工位动作切换，这类场景如果采用离合器加换挡拨叉的结构，往往会带来结构冗余、占用安装空间大、换挡冲击明显的问题，而这款针对滚子链传动设计的快速控制切换装置，就是针对这类窄安装空间、高切换频率的工况开发的专用传动结构。

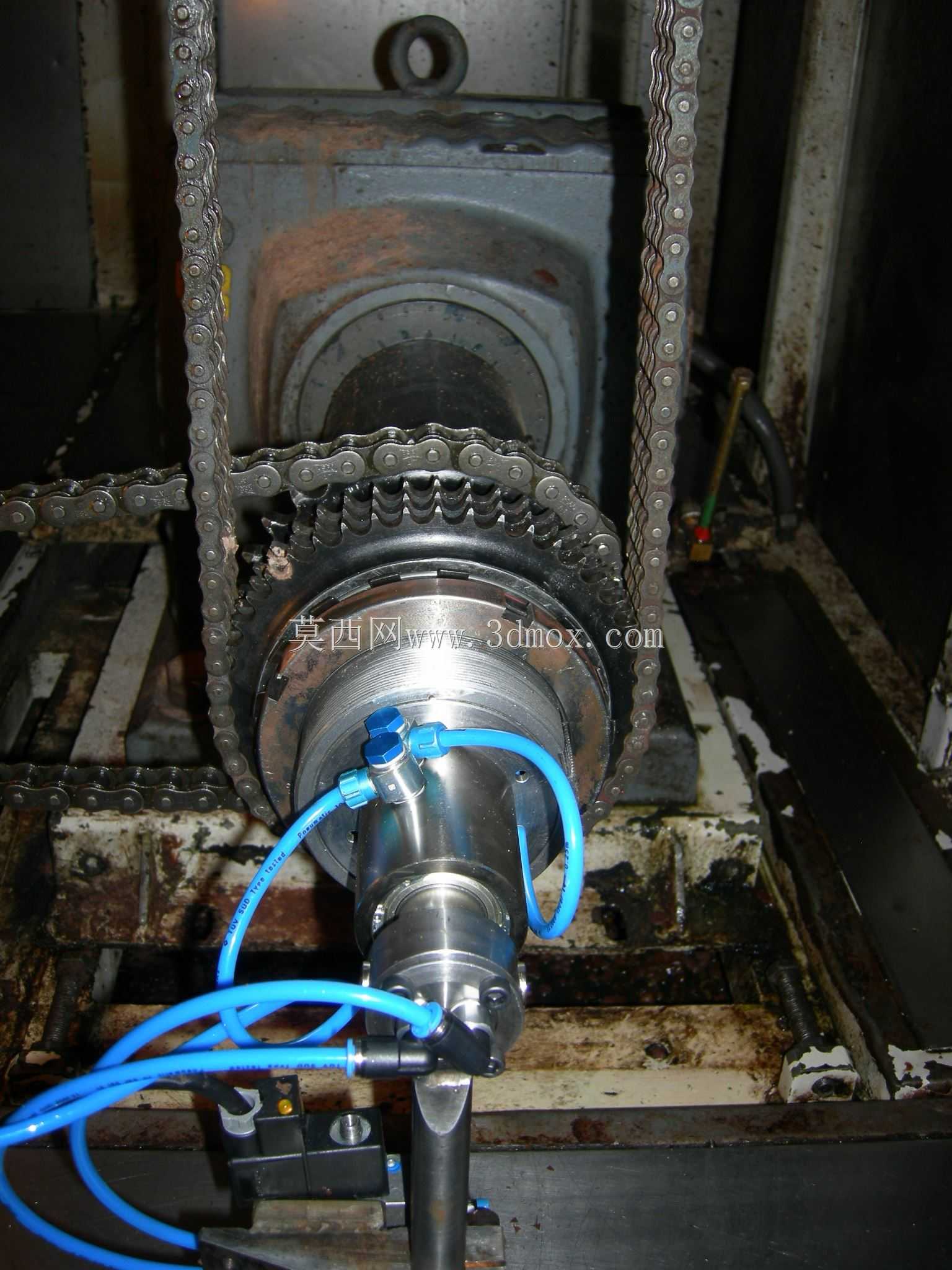

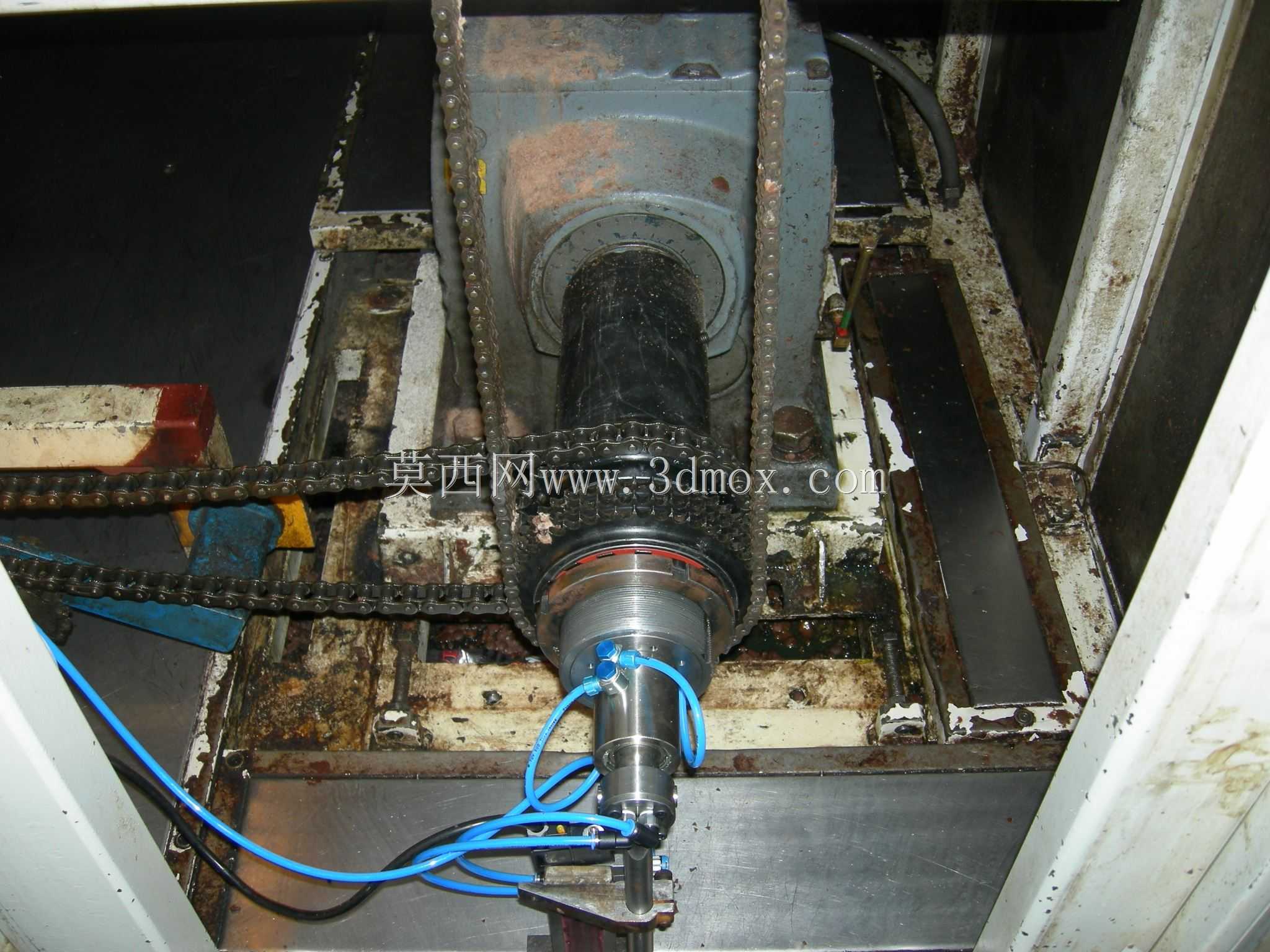

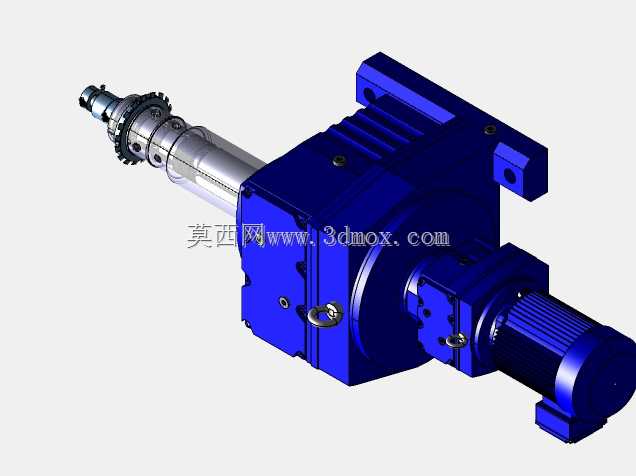

　　设计之初就考虑了滚子链传动的安装适配性，机构的输出端直接预留了标准链轮的安装轴颈和键槽，不需要额外加装连接法兰，输出轴的轴伸尺寸符合GB/T 1569的标准规定，能直接适配08A、10A系列的标准滚子链链轮，安装时只需要将机构的输入侧和动力源的输出轴通过联轴器对接，两个输出端分别安装对应工位的传动链轮，再将拨叉驱动接口和外部的气缸或者电磁铁驱动件连接即可完成安装，整个机构的径向最大尺寸控制在110mm，轴向总长度不超过280mm，能直接嵌入到原有链传动的机架内部，不需要对原有设备的机架结构做大规模改动，适配现有设备的改造升级需求。内部的传动支撑部分采用了深沟球轴承作为回转支撑，轴承的选型按照1.5倍的额定动载荷进行冗余设计，能承受链传动带来的径向跳动和冲击载荷，同时在结合套的滑移位置设置了定位钢珠结构，切换到位后能通过弹簧顶紧钢珠卡入定位槽，避免设备运行过程中出现结合套滑移脱挡的问题，定位槽的位置经过反复校核，刚好对应两个输出端完全啮合的位置，不需要额外加装行程开关来确认切换位置，简化了外部的电控逻辑。

　　考虑到链传动工况下往往会有粉尘、碎屑进入机构内部的问题，整个机构的壳体结合面都设置了密封槽，安装丁腈橡胶密封圈，输出轴的轴伸位置加装了骨架油封，能有效阻挡外部的粉尘、切削液进入机构内腔，内腔预留了润滑脂的注油通道，装配时填充0号锂基脂就能实现长期免维护运行，不需要频繁拆解保养。在实际的工况适配中，这款机构能覆盖输入扭矩不超过50N·m的链传动场景，两个输出端的传动比保持1:1，不会因为切换传动路线改变输出转速，适合两个工位需要同转速、交替运行的传动场景，比如包装线的两个送料辊交替送料、分拣线的两个分流道交替输送，相比采用两个独立电机分别驱动的方案，能减少一个动力源的配置成本，同时减少电控系统的控制点，降低设备的故障点。从结构建模的细节来看，所有的零件都遵循了可加工性的设计原则，壳体部分采用剖分式结构，上下壳体通过内六角螺钉连接，装配时可以先将内部的轴系、结合套、弹簧、定位钢珠等零件预装到下半壳体的轴承座内，再扣合上半壳体拧紧螺钉即可完成装配，装配工艺性好，不需要专用的工装夹具就能完成整机组装，零件的加工精度要求都在常规机械加工的能力范围内，轴类零件的配合面精度要求为IT7，壳体的轴承孔精度要求为IT7，普通的数控车床和加工中心就能完成所有零件的加工，不需要特殊的加工工艺，适合小批量的加工生产。

　　在安装边界的设计上，机构的底部预留了两个标准的安装脚，安装脚的螺栓孔间距为180mm，孔径为9mm，能直接通过M8的螺栓固定在设备的安装平台上，安装脚的平面和机构的轴线平行度控制在0.05mm以内，安装后能保证输入输出轴的同轴度，避免出现轴系偏载导致的轴承过早磨损问题。另外，机构的拨叉驱动轴伸出位置设置了防尘罩，能避免外部的杂物卡滞拨叉的动作，拨叉的驱动力只需要不小于50N就能完成切换动作，不管是采用气缸驱动还是电磁铁驱动都能轻松适配，不需要选用大推力的驱动元件，进一步降低了配套成本。
