十字轴式万向传动连接构件结构

在各类需要补偿两轴间偏移量的传动场景中，这类十字铰接式的万向连接构件是轴系传动里极为常见的核心部件，它不需要严格保证主动轴与从动轴的同轴度，能够在两轴存在轴线夹角、径向偏移或者工作过程中出现相对位移的工况下，稳定完成旋转扭矩的传递，不会因为轴系的不对中问题产生额外的附加载荷，大幅降低轴端轴承、密封件的异常磨损概率。从实际应用场景来看，这类构件广泛出现在需要变角度传动的设备布局中，比如多段排布的输送线动力传递、设备操作端与动力端存在空间夹角的工装传动、需要调整作业角度的机构动力传输，甚至在一些小型专用设备的进给传动链里，也能看到这类结构的应用，它能适应安装过程中不可避免的装配误差，也能抵消设备运行时因为机架振动、结构形变带来的轴系相对位移，避免传动链因为刚性约束出现卡滞、断轴的问题。

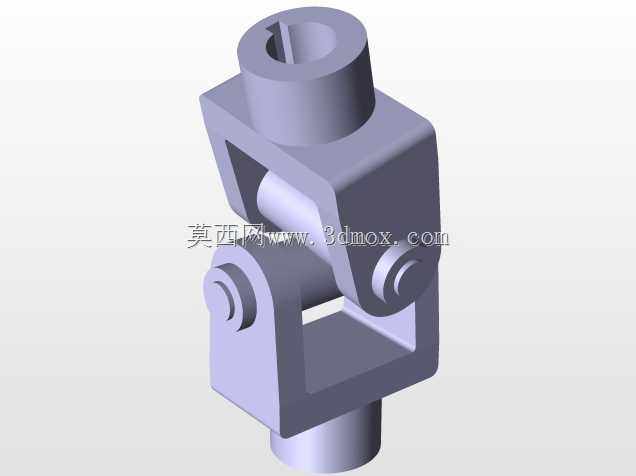

从功能特性上看，这个结构采用十字轴作为中间铰接件，两端的叉形接头分别与主动轴、从动轴配合，轴孔位置预留了键槽安装位，能够通过平键实现与轴的周向固定，保证扭矩传递过程中不会出现相对打滑；十字轴与叉形接头的配合面预留了转动间隙，能够实现两个垂直方向的角度摆动，单节结构可以补偿最大数十度的轴线夹角，完全覆盖常规工业设备安装时的角度偏差范围。设计过程中，叉形接头的耳部厚度经过受力核算，能够承受额定扭矩下的弯曲应力，不会在频繁正反转的冲击载荷下出现耳部断裂的问题；十字轴的轴颈直径与叉头的安装孔做了尺寸匹配，保证转动过程中接触面的压应力在材料许用范围内，避免长期运行出现接触面压溃、磨损松旷的问题。

从安装边界来看，两端轴孔的直径按照常规标准轴径设计，键槽的尺寸符合平键连接的标准规范，安装时只需要将两端轴孔分别套入主动轴与从动轴的轴端，装入平键后做轴向固定即可，不需要额外加工复杂的安装定位结构；整个构件的外形轮廓没有多余的外凸结构，径向最大尺寸控制在合理范围内，不会和周边的机架、护罩等结构产生运动干涉，摆动过程中叉头的运动轨迹经过校核，在最大允许夹角下也不会出现自身结构的碰撞。设计时特意将铰接位置的转动副做了等强度设计，两个方向的摆动角度范围一致，不会出现某个方向转动受限的问题，同时整体结构采用对称布局，动平衡性能更好，在中低转速的传动场景下不需要额外做动平衡校正就能稳定运行，减少了现场安装调试的工作量。

在实际选型使用时，这类连接构件不需要额外的润滑维护结构，配合面的间隙能够留存少量润滑脂，满足长期运行的润滑需求，适合在维护空间有限、不方便频繁加注润滑剂的设备部位使用；它的结构没有复杂的异形曲面，加工工艺性好，叉头部分可以通过模锻或者型材铣削加工成型，十字轴采用标准车削工艺就能完成加工，制造成本相比其他柔性联轴器更低，同时承载能力更强，能够适应有一定冲击载荷的传动工况，不会像弹性套柱销联轴器那样出现弹性元件老化、失效的问题，在重载、工况环境相对复杂的传动场景下有更长的使用寿命。很多现场改造的项目里，当原有轴系因为机架变形出现不对中问题时，更换这类万向连接构件就能快速解决传动卡滞、轴承发热的问题，不需要重新调整整个设备的安装基准，大幅降低了设备改造的工作量与停机时间。
