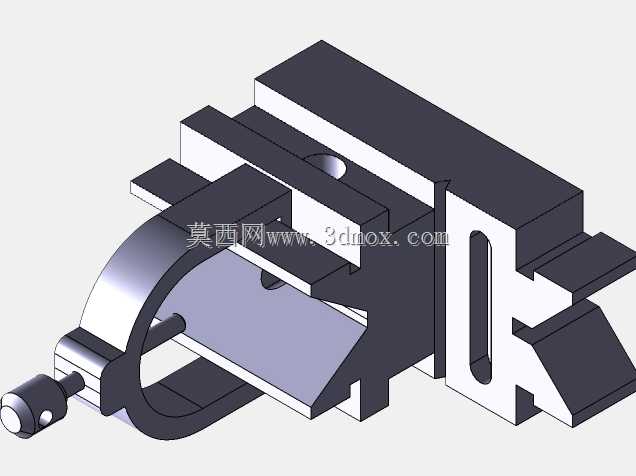

机加工定位用V型块夹紧组装结构

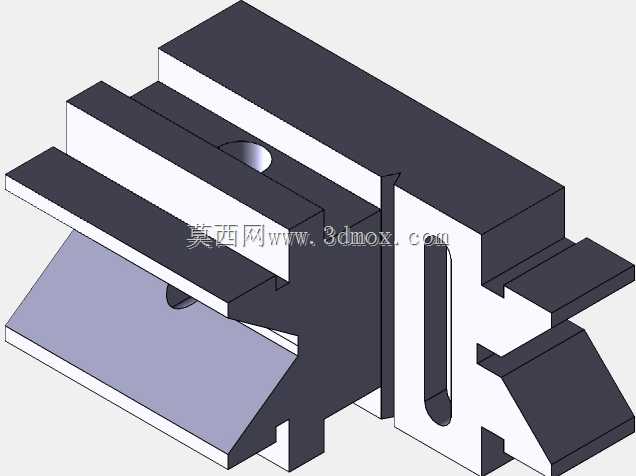

　　这套V型块组装结构是面向轴类、套类零件机加工工序设计的定位夹紧工装，在普通车床、外圆磨床、钻床的轴件键槽加工、径向孔加工、同轴度检测工序中应用十分广泛，能快速完成圆柱形工件的定位装夹，避免工件装夹过程中出现轴线偏移、装夹变形的问题。从结构设计来看，整套组件采用分体式组合结构，主体V型座采用90度开口V型槽设计，槽口做了0.5mm的倒角过渡，避免工件装夹时与槽口棱边发生磕碰划伤，V型槽的两个定位面经过平面度与平行度公差控制，定位面的表面粗糙度控制在Ra1.6以内，保证与工件外圆的接触贴合度，减少定位误差。

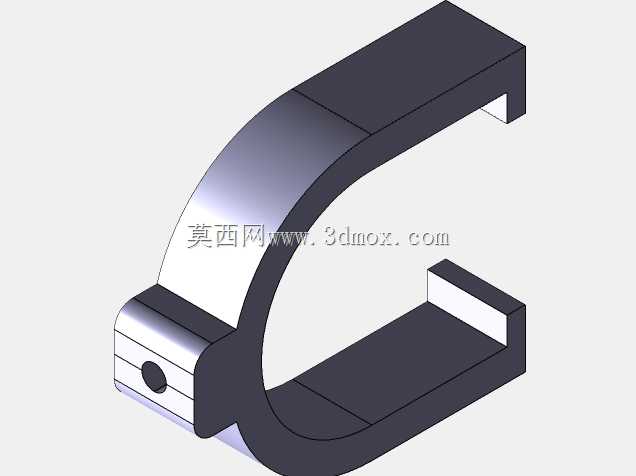

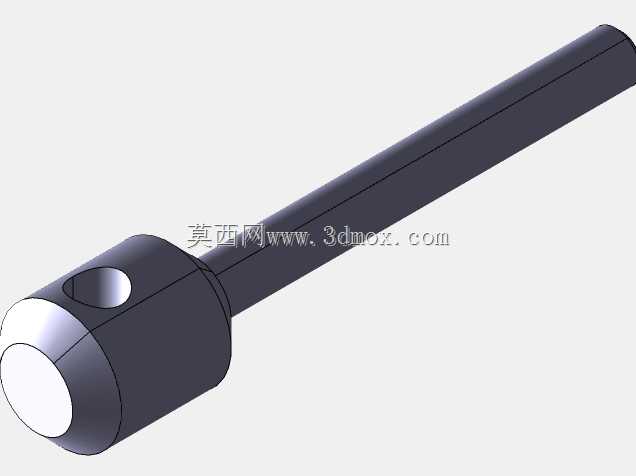

　　配套的夹紧压臂采用弧形抱合结构，压合面贴合工件外圆轮廓，相比传统的平压板结构，弧形压面能增大与工件的接触面积，夹紧力分布更均匀，不会在薄壁套类工件表面压出凹痕，压臂的铰接端采用销轴连接，可绕铰接轴转动开合，方便工件的上下料操作，不需要完全拆卸压板就能完成工件更换，能有效缩短单件装夹的辅助时间。前端的锁紧旋钮采用细牙螺纹传动，螺纹规格为M10，螺距1mm，细牙螺纹的自锁性能更好，夹紧后不会因为加工过程中的振动出现松脱，旋钮端部做了滚花处理，操作人员不需要借助扳手就能手动完成锁紧操作，在小批量零件加工、工件检测的场景下操作效率更高。

　　整套V型块组装的底座部分设计了平行的安装槽，可配合T型螺栓固定在机床工作台或者检测平台上，安装槽的间距符合常规机床工作台的T型槽间距标准，不需要额外制作过渡连接板就能直接适配多数通用机加工设备的工作台安装接口，底座的底面经过磨削加工，平面度公差控制在0.02mm以内，安装后能保证V型槽的轴线与工作台面的平行度满足加工要求。在实际使用场景中，这套V型块组装结构不仅可以用于直径在20mm到80mm之间的圆柱形工件的定位装夹，还可以通过更换不同开口尺寸的V型垫块适配更小直径的轴类零件，扩展工装的适用范围。

　　设计过程中充分考虑了工装的刚性与操作便捷性的平衡，V型座主体采用加厚的铸铁材质，壁厚不小于12mm，夹紧受力时不会出现结构变形，保证重复定位精度控制在0.01mm以内，满足半精加工、精加工工序的定位精度要求。压臂的开合行程做了限位设计，最大开合角度为60度，打开后不会与周边的刀具、检测探头发生干涉，操作人员上下工件时不需要额外挪动压臂位置。整套结构没有复杂的传动部件，日常维护只需要定期在铰接销轴、锁紧螺纹处涂抹少量润滑脂，就能保证长期使用的操作顺畅性，不会出现卡滞、锁紧失效的问题。在零件检测场景中，这套V型块可以作为检测工装放置在三坐标测量机平台上，对轴类零件的径向圆跳动、键槽对称度等形位公差进行检测，定位稳定可靠，不需要复杂的找正操作就能快速完成工件装夹。针对不同的加工工况，V型槽的定位面还可以根据需求镶嵌硬质合金镶片，提升定位面的耐磨性能，在大批量零件加工场景下延长工装的使用寿命，减少工装更换校准的频次。
