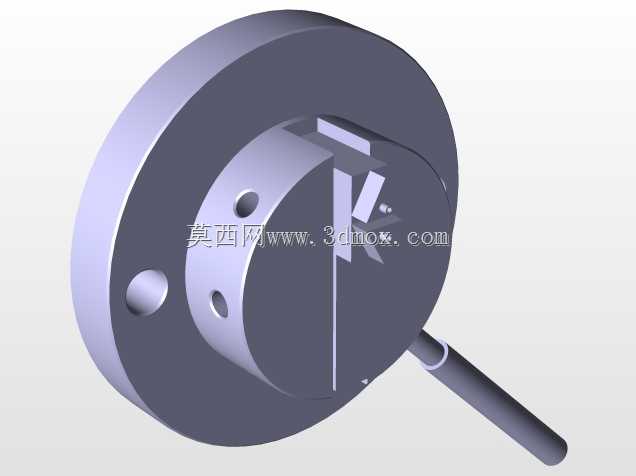

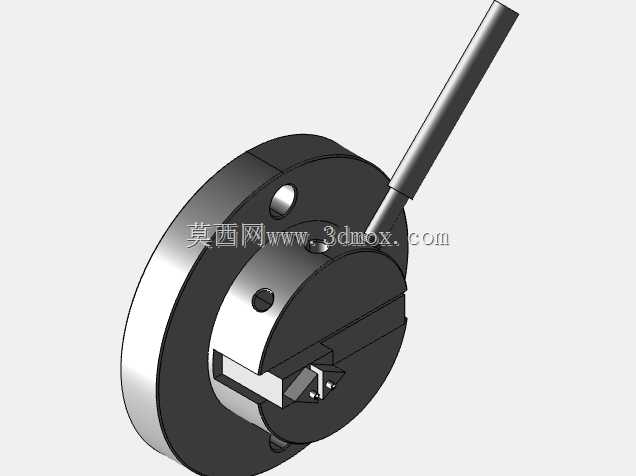

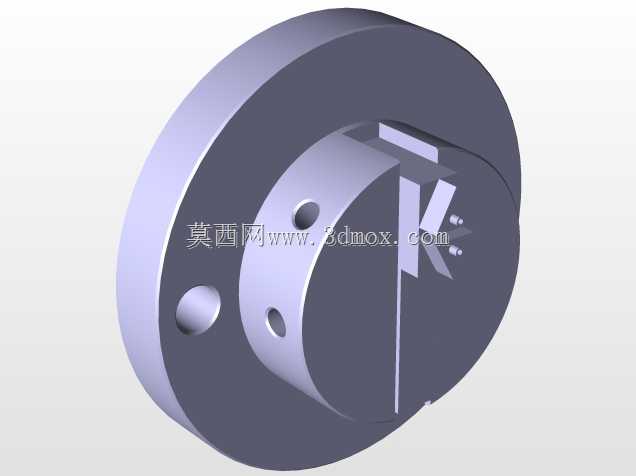

在普通卧式车床与数控车床的回转体加工场景中,这类盘式夹具附件承担着异形工件、非标准轴套类零件的装夹定位职能,区别于标准三爪卡盘、四爪单动卡盘的通用装夹逻辑,该夹具通过定制化的止口与定位孔结构,可实现特定工件的快速装夹找正,大幅降低单件小批量加工时的找正辅助时间。从结构设计逻辑来看,夹具主体采用盘式基座与定位凸台一体化的结构形式,基座外圆与车床主轴法兰端止口匹配,安装时可直接贴合主轴端面,通过端面均布的沉头孔完成与主轴的锁紧固定,安装基准与主轴回转中心的同轴度公差可控制在0.02mm以内,避免二次装夹带来的基准偏移。
定位凸台部分根据待加工工件的内孔或外形基准做适配设计,凸台上开设的径向定位孔可穿装定位销,实现工件的周向防转,避免车削过程中工件受切削力作用发生转动位移;凸台端面的轴向定位面经过精车处理,平面度公差不超过0.01mm,保证工件装夹后轴向定位的准确性,减少加工端面时的垂直度误差。实际加工应用中,这类夹具多用于带异形凸台、侧向开孔的轴套类零件加工,比如液压阀块的外接轴端、泵体的连接法兰端等无法直接用标准卡盘夹持的工件,装夹时只需将工件基准孔对准定位凸台推入,穿入防转定位销后即可完成装夹,无需反复打表找正,单次装夹时间可缩短至标准卡盘装夹的三分之一。
从安装边界尺寸来看,盘式基座的外径根据适配车床的主轴规格设计,常见适配6140、6150系列普通车床的基座外径在200mm至250mm之间,整体轴向厚度控制在80mm至120mm区间,不会超出车床主轴端的安装空间限制,也不会过多占用Z轴的有效加工行程;定位凸台的直径根据待加工工件的基准孔尺寸做匹配,凸台外圆与工件基准孔采用H7/h6的间隙配合,既保证工件可顺利装入,又能控制配合间隙带来的回转偏心量。
结构细节上,基座上开设的减重孔在保证整体刚性的前提下降低了夹具自重,减少主轴高速旋转时的动平衡负载,避免主轴长期承受偏重负载带来的轴承磨损;所有棱边均做了R2至R3的倒角处理,避免装拆工件时划伤操作人员手部,也防止应力集中导致夹具长期使用后出现裂纹。车削加工过程中,夹具整体承受主切削力、进给力与背向力的复合作用,因此基座与定位凸台的连接部位做了圆弧过渡处理,避免直角连接处的应力集中,材料选用45号钢经调质处理,硬度达到HB220至HB250,定位面经高频淬火后硬度可达HRC40至HRC45,保证长期使用后的定位精度稳定性,减少磨损带来的装夹误差。对于批量加工的场景,这类夹具还可在定位凸台侧方加装快速锁紧压板,无需额外螺栓紧固即可实现工件的快速压紧,进一步提升装夹效率,适配中小批量零件的连续加工需求。不同于组合夹具的拼装式结构,该一体化夹具的整体刚性更好,车削过程中不会出现拼接部位的振动颤纹,可有效提升被加工工件的表面粗糙度水平,在半精车与精车工序中都能稳定保证加工精度。
