单槽V型带传动轮毂结构设计

在常规工业带传动场景中，单槽V型皮带轮是中小功率传动链路里的核心基础部件，常见于小型机床进给机构、农用小型机具传动端、轻工包装设备的动力传输单元、小型风机与水泵的动力输入端，这类应用场景普遍对传动件的径向跳动公差、安装同轴度有明确要求，同时需要兼顾传动过程中的皮带贴合度，避免运转过程中出现皮带打滑、偏磨、异常抖动等问题。

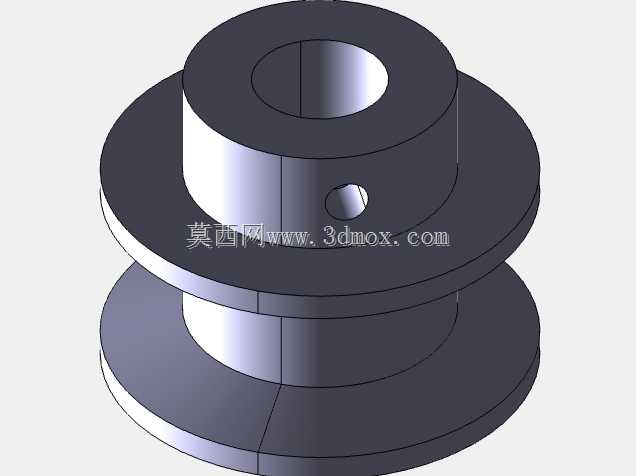

从结构设计逻辑来看，这个带轮采用整体式轮毂结构，中间的通孔为轴安装孔，孔壁预留的径向螺纹孔为紧定螺钉安装位，用于装配完成后将带轮与动力轴做周向固定，避免带轮在传递扭矩的过程中与轴发生相对转动，这种固定方式适合传递中小扭矩、转速波动范围不大的传动场景，装配与拆卸过程不需要额外的液压拉马等专用工具，日常维护调整的便捷性较高。带轮的轮槽部分采用标准V型槽截面设计，槽面的粗糙度需要控制在合理区间，既不能过于粗糙加剧V带的磨损速度，也不能过于光滑降低摩擦系数导致传动打滑，槽的角度参数匹配常规通用V带的楔角，保证皮带装入后与槽面的接触面积达到设计要求，最大化摩擦传动的效率。

带轮的双侧轮缘做了等直径的凸边设计，凸边的高度略高于皮带安装后的顶面高度，能够在皮带运转出现小幅偏移时起到限位作用，避免皮带从轮槽中脱出，尤其是在设备启停瞬间有冲击载荷的场景下，这种凸边结构能够大幅降低皮带脱槽的故障概率。轮毂部分的轴向长度做了针对性优化，既保证了与动力轴的配合接触长度足够，降低轴孔配合面的比压，避免长期运转后孔壁出现压痕变形，又不会因为轴向尺寸过长导致带轮整体重量过大，增加轴端的悬臂载荷，影响支撑轴承的使用寿命。

从安装边界来看，设计过程中需要严格控制带轮的端面跳动与径向跳动公差，装配时需要保证带轮的端面与动力轴的轴线保持垂直，否则会导致V带在运转过程中持续受到侧向力，加剧皮带的单边磨损，同时会带来额外的轴向载荷，影响传动系统的稳定性。轴孔的尺寸公差一般采用过渡配合设计，既保证装配时能够顺利压入或热装到位，又不会因为配合间隙过大导致运转过程中出现偏心抖动。紧定螺钉的安装位置需要对应轴上的平位或者凹坑，避免螺钉顶紧时对轴表面造成不必要的损伤，同时保证足够的顶紧力，满足额定扭矩传递的要求。

在实际选型应用中，这类单槽V带轮适合中心距适中、传动比要求不极端的传动场景，设计时需要根据传递的功率、转速计算所需的皮带型号与轮槽尺寸，同时校核带轮的最小包角是否满足传动要求，避免因为包角过小导致传动效率下降、打滑失效。带轮的材质一般根据应用场景选择，常规场景采用铸铁材质即可满足强度与减震要求，有轻量化需求的场景也可以采用铝合金材质加工，降低转动惯量，适合转速较高的传动场合。轮槽的加工需要采用成型刀具一次加工成型，保证槽型的角度与尺寸精度，避免因为槽型误差导致皮带与槽面接触不良，出现早期磨损、传动异响等问题。

日常运维过程中，这类带轮不需要额外的复杂维护，只需要定期检查紧定螺钉的预紧力是否足够，轮槽表面是否有异常磨损、毛刺，皮带的张紧度是否在合理区间即可，相比齿轮传动、链传动结构，V带轮传动具备缓冲吸震、过载打滑保护动力端部件的特点，在中小功率传动场景中具备极高的应用性价比，也是很多常规机械设备动力传输端的首选结构方案。
