工业管路用探头式控制阀结构设计

这款探头式阀门的结构设计，核心围绕小通径流体管路的精准通断与介质状态探测需求展开，在小型化工实验管路、实验室分析仪器气路、小型液压测试台支路这类对安装空间有严格限制的场景中适配性极强。不同于常规通断阀只负责流道开关的单一功能，这款阀在阀体侧端集成了探测接口，可直接对接压力、温度或者介质成分检测探头，不需要在管路上额外开孔安装检测元件，既减少了管路的泄漏点，也能让检测元件更贴近阀后流道，获取的介质参数滞后性更小，数据准确性更高。

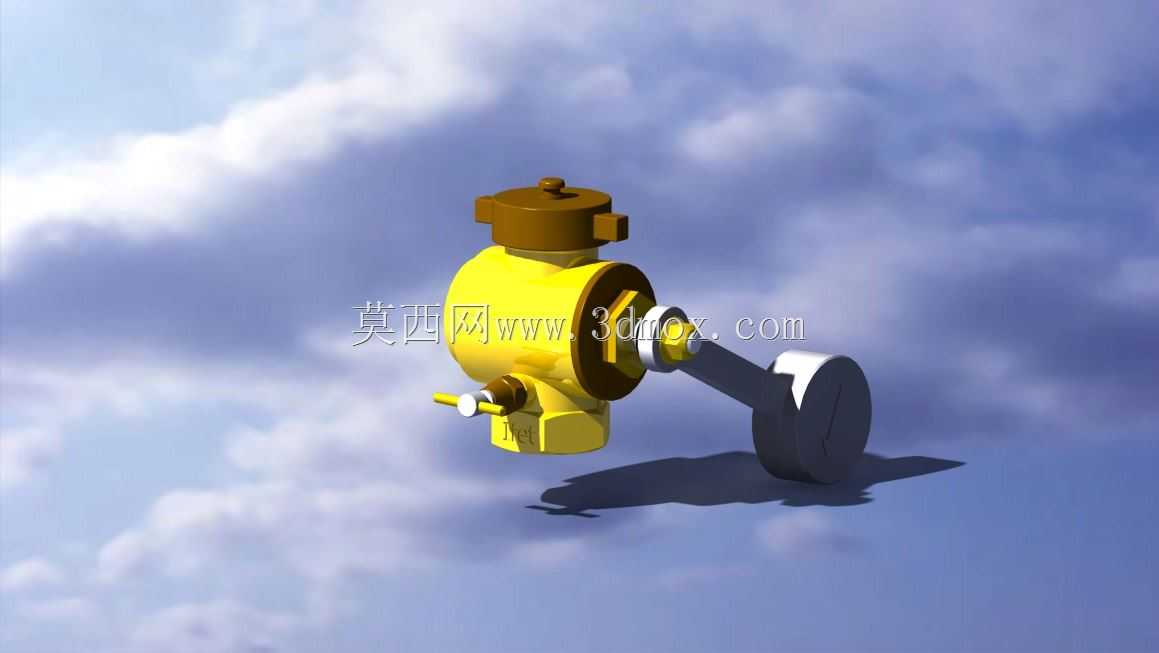

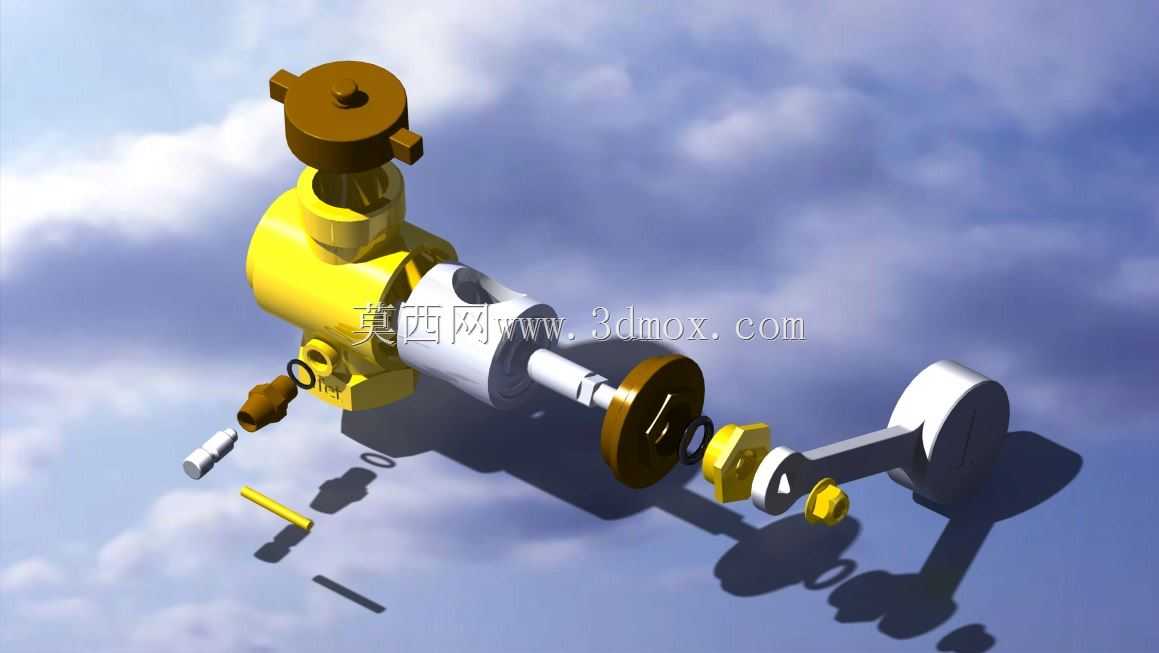

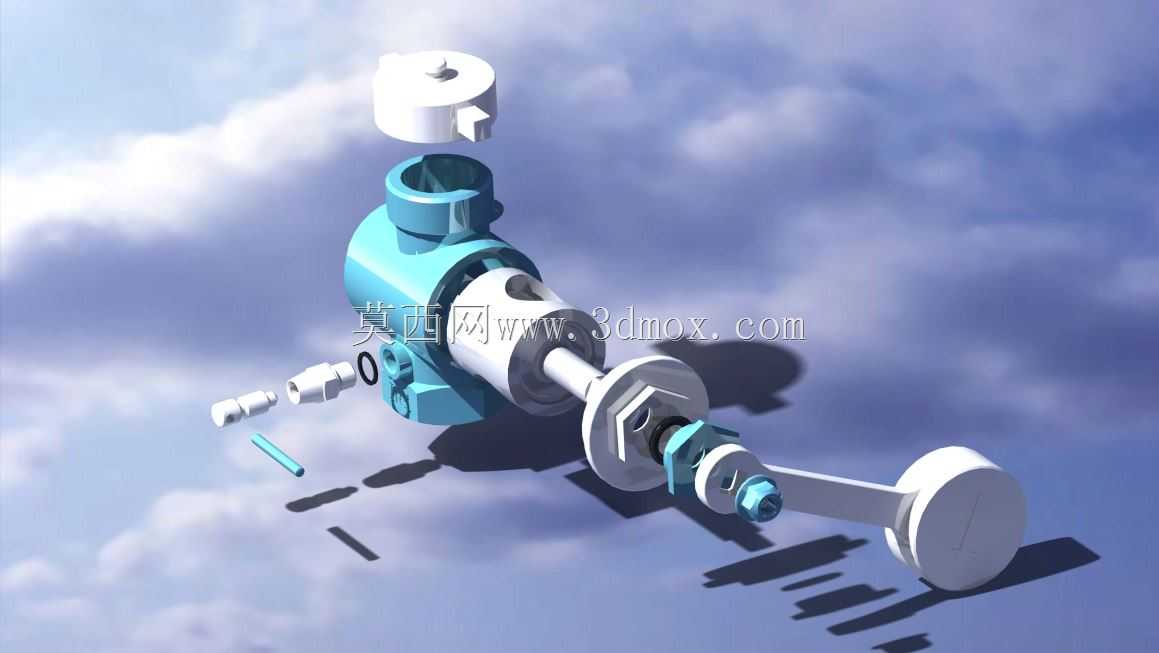

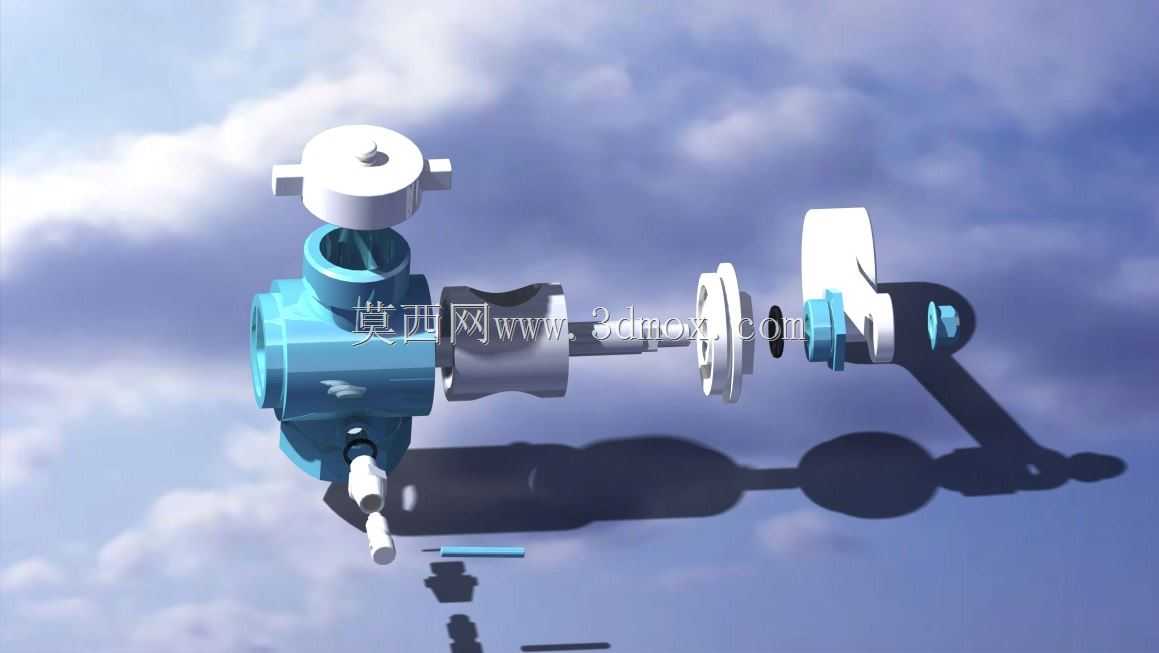

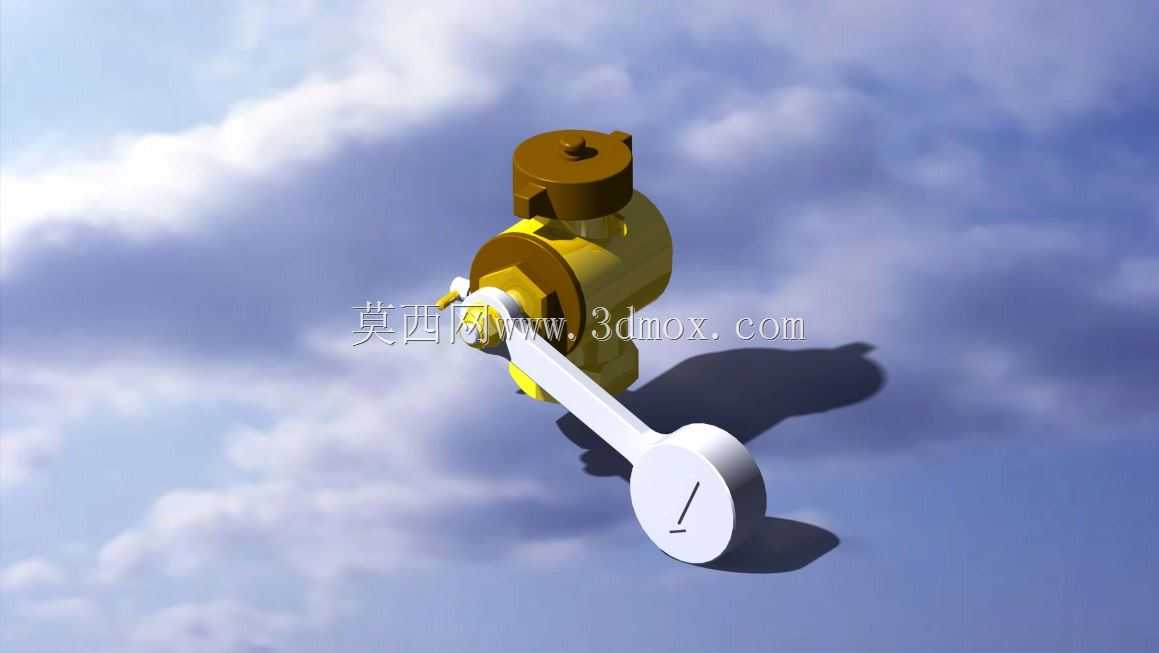

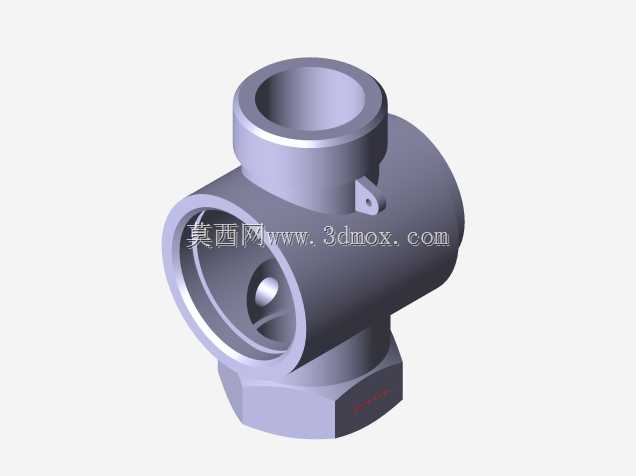

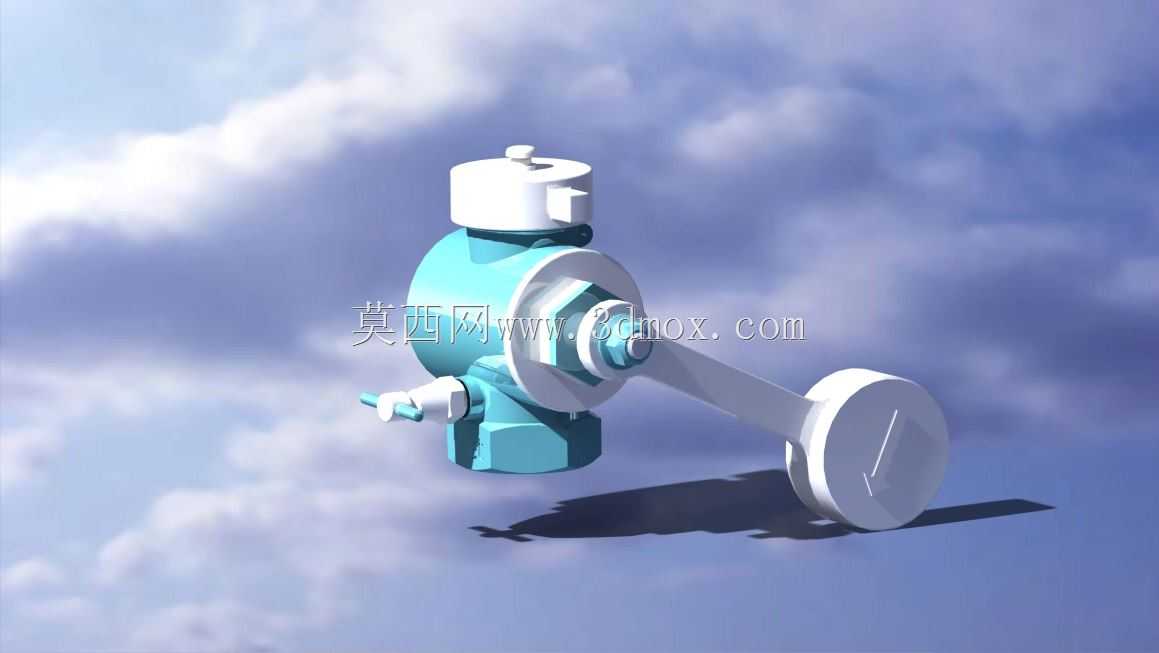

从整体结构拆分来看，阀体采用锻造黄铜材质作为主体承压件，这类材质在低压气路、弱腐蚀性流体管路中抗锈蚀能力足够，且加工切削性能好，能保证流道内壁的粗糙度控制在合理范围，减少流体沿程阻力。上部的手轮操作机构采用多边形防滑设计，手动操作时不需要额外工具就能完成开度调节，手轮下方的阀杆密封采用多层O型圈叠加结构，相比单密封圈结构，能在阀杆频繁转动调节的工况下保持更长的密封寿命，避免阀杆位置出现外漏。阀侧的探头安装接口采用标准锥管螺纹设计，能适配市面上多数常规规格的插入式检测探头，接口位置做了加厚处理，避免安装探头时螺纹受力开裂，同时接口内部的流道做了导流斜面，让介质能直接冲刷到探头检测端，不会出现介质滞留导致的检测数据失真问题。

在安装边界上，这款阀的整体轴向尺寸控制得非常紧凑，阀体两端的连接接口采用同轴线设计，可直接串接在6-12mm通径的管路中，不需要额外做变径转接，侧部探头接口的突出长度控制在合理范围，不会和周边并排布置的其他阀件产生安装干涉。设计过程中特意将所有可拆卸部件的拆装方向做了统一，手轮拆卸、探头安装、密封件更换都可以在阀体正面操作，不需要将阀从管路上拆下来就能完成日常维护，大幅降低了后期运维的工作量。

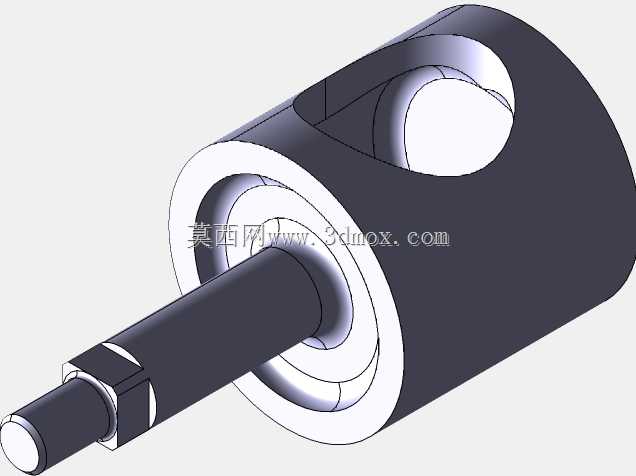

流道设计上，这款阀的内部流道没有采用直角转弯结构，所有转角位置都做了圆弧过渡，能减少流体在阀内的压损，同时避免流道死角残留介质，在输送洁净气体或者高纯度试剂的场景中，不会因为介质残留造成交叉污染。阀瓣的密封面采用锥面配合结构，相比平面密封，锥面密封的对中精度要求更低，在多次开关循环后依然能保持可靠的密封性能，不会因为阀瓣轻微偏移就出现内漏问题。阀瓣和阀杆之间采用活动连接结构，阀杆转动时不会带动阀瓣一起旋转，避免密封面在开关过程中出现旋转摩擦，减少密封面的磨损量，延长整阀的使用寿命。

从实际使用的适配场景来看，这款阀特别适合用在需要实时监测阀后介质参数的小流量管路中，比如实验室的色谱仪气路控制、小型反应釜的进料支路控制、液压系统的压力检测旁通回路，在这些场景中，既需要可靠的通断控制，又需要近距离安装检测元件，这款集成式的结构刚好能同时满足两个需求，相比分开安装独立阀门和检测接头的方案，能节省至少三分之一的安装空间，同时减少两个潜在的泄漏点。设计时还考虑了不同工况的适配性，所有接触介质的密封件都采用耐油耐弱腐蚀的丁腈橡胶材质，如果是有特殊腐蚀要求的场景，也可以快速更换为氟橡胶密封件，不需要改动阀体的其他结构，互换性很强。

在建模过程中，所有配合面的公差都按照机械设计手册的推荐值做了预留，阀杆和阀体的配合间隙控制在合理范围，既保证阀杆转动灵活，又不会因为间隙过大导致密封件偏磨。所有螺纹连接的位置都做了退刀槽设计，保证螺纹能完全拧紧，不会出现螺纹拧不到位导致的连接松动。手轮和阀杆的连接采用扁方定位加顶丝固定的结构，操作时不会出现手轮打滑的问题，同时拆卸非常方便，后期如果需要更换气动执行机构实现自动控制，只需要拆下手轮，直接在阀杆上安装对应规格的执行器即可，不需要对阀体做任何改装，拓展性很强。
