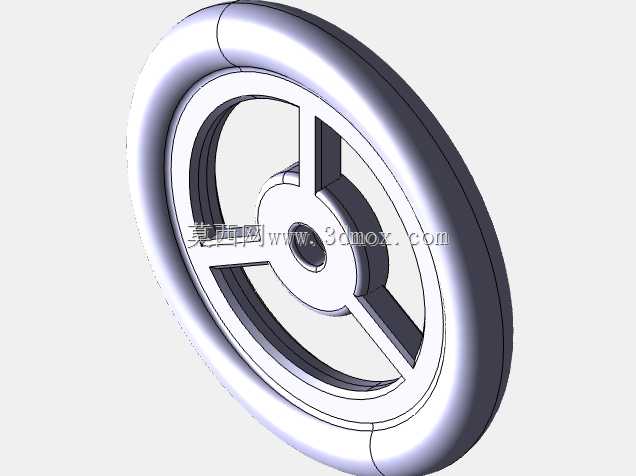

机械操控用三辐式驱动手轮结构设计

　　在工业管路控制场景里，这类手轮是截止阀、节流阀等手动阀门最常用的操作执行部件，日常巡检时的开度调节、检修阶段的管路通断截断，都要通过转动手轮来带动阀杆完成直线位移，最终实现阀芯的启闭动作。不同于小型旋钮式操作件，这类手轮的轮缘做了加宽的圆弧过渡处理，操作人员佩戴劳保手套转动时不会出现硌手的情况，即便手上沾有少量油污，轮缘的曲面贴合度也能保证足够的摩擦力，不会出现施力打滑的问题。三辐式的轮辐布局是经过多轮受力验证的结构，相比两辐结构，它在任意角度转动时都能找到合适的施力点，相比四辐结构又减少了不必要的材料冗余，轮辐和中心轮毂、外圈轮缘的衔接位置都做了圆角过渡，避免应力集中导致的长期使用开裂问题。

　　中心的轮毂位置预留了和阀杆配合的安装孔，孔位的同轴度公差控制在0.02mm以内，安装时可以直接套在阀杆顶端，通过键槽配合传递扭矩，不需要额外做适配加工，轮毂的轴向厚度经过核算，能承受最大120N·m的操作扭矩，即便阀门长期处于带压状态，操作人员用加力杆辅助操作时也不会出现轮毂开裂的情况。从安装边界来看，这类手轮的外径尺寸适配DN50到DN200通径的手动阀门，安装后手轮外缘和阀门支架的预留间隙不小于30mm，操作时不会和阀体上的其他附属部件发生磕碰，轮缘的轴向厚度控制在20mm，不会占用过多的阀组安装空间，即便在密集排布的管廊阀组里，相邻阀门的手轮之间也能留出足够的操作空间，不会出现互相干涉的问题。

　　设计过程中优先考虑了长期使用的可靠性，轮辐的截面采用了变厚度设计，靠近轮毂的位置厚度更大，往轮缘方向逐渐收薄，既保证了扭矩传递的结构强度，又尽可能控制了整体重量，操作人员单手就能完成转动操作，长时间调节开度也不会出现明显的手部疲劳。手轮的整体轮廓没有尖锐的棱角，即便在狭窄的操作空间里作业，也不会刮蹭到操作人员的防护服或者皮肤，适配化工、电力、给排水等多个行业的手动阀门操作需求，不管是常温常压的水管路，还是中温的工业蒸汽管路，配套的手轮都能满足日常操作的强度要求。

　　在做结构建模的时候，特意对轮辐和轮缘的衔接位置做了应力仿真，在最大操作扭矩下，该位置的最大应力远低于常用铸铁材料的屈服强度，长期反复操作也不会出现结构变形，中心安装孔的端面做了铣平处理，和阀杆的压紧螺母配合时能保证足够的接触面积，锁紧后不会出现手轮晃动的问题。另外轮缘的外圈做了微弧凸起的设计，转动时手掌的受力分布更均匀，不会因为局部压强过大导致操作不适，三辐的对称布局也让手轮的整体动平衡更好，转动过程中不会出现偏心卡顿的情况，阀杆升降过程中手轮的转动手感顺滑，没有明显的阻滞感，操作人员可以通过转动的手感反馈，直观判断阀芯的位置状态，精准控制阀门的开度，满足管路流量调节的精度要求。
