阀块类CNC加工异形安装定位垫板

在流体控制类阀门的配套加工与装配工位中，这类异形垫板是阀块装夹定位环节的核心辅助零件，主要适配小型仪表阀、截止阀类阀块的CNC铣削、钻孔工序，直接决定阀块加工过程中的装夹刚性与形位公差精度。从实际加工场景来看，阀块本身多为异形铸锻毛坯，底面轮廓不规则，常规平口钳或通用压板装夹时容易出现受力偏移，加工阀块上的密封孔道、安装沉孔时很容易出现孔位同轴度超差、密封面平面度不达标的问题，这类定制垫板就是为了匹配对应阀块的底面轮廓，实现毛坯的快速定位与稳定装夹，减少装夹找正的辅助时间。

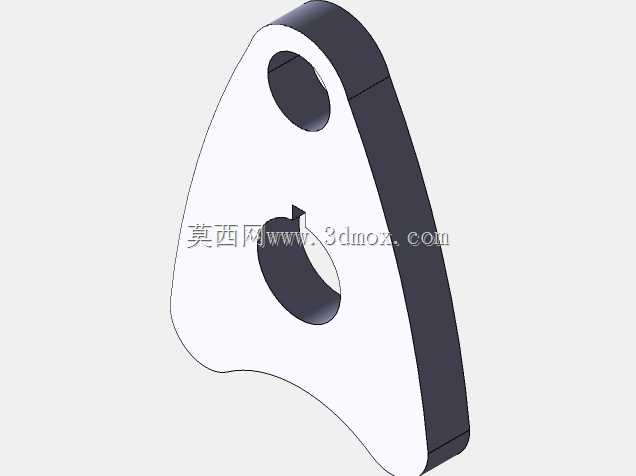

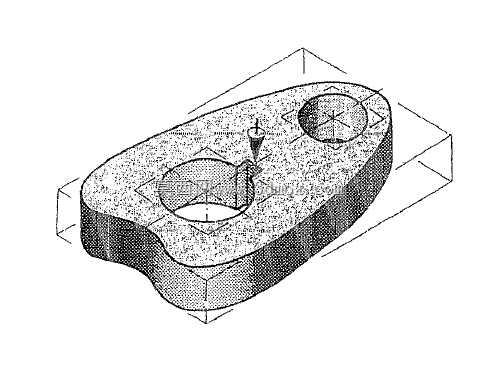

从设计思路上看，垫板的上表面轮廓完全贴合目标阀块的非加工基准面，两个预留的沉孔位置刚好对应阀块上的工艺定位孔，装夹时可以先通过定位销将阀块毛坯与垫板锁止，再通过垫板周边的工艺台阶将整个组件固定在CNC机床工作台上，避免加工过程中因铣削力波动导致的工件位移。垫板本身的厚度经过受力核算，既要保证在大进给铣削阀块端面时不会发生形变，又要控制整体重量，方便操作人员在工位间快速转运更换，适配不同型号阀块的加工需求。

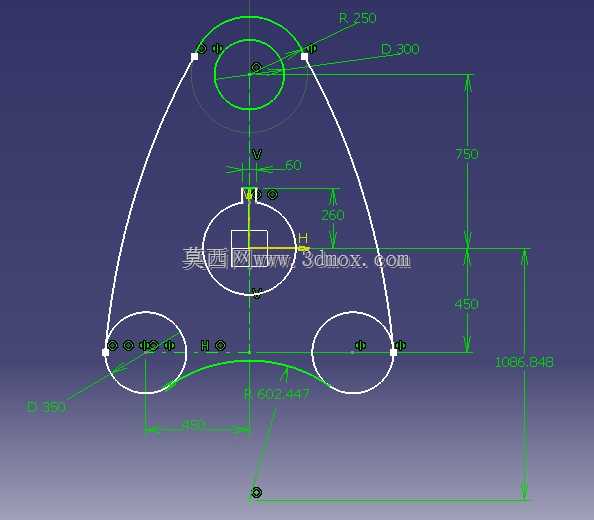

外形尺寸方面，垫板整体为随形轮廓，最长处约180mm，最宽处约110mm，厚度控制在22mm，周边没有突出的尖锐棱角，所有边缘都做了R2的倒角处理，避免操作人员转运时被割伤。安装边界上，垫板底部预留了四个与机床工作台T型槽对应的固定孔位，孔距匹配常规立式加工中心的T型槽间距，不需要额外制作过渡连接板就可以直接装夹在大部分型号的立式CNC铣床上，适配性较强。垫板上的两个定位沉孔深度为8mm，定位销插入后不会突出垫板上表面，避免与阀块毛坯的基准面产生干涉，保证阀块与垫板的贴合面间隙控制在0.02mm以内，防止加工时出现振刀纹。

在实际使用过程中，这类垫板属于工序专用工装，不需要做表面淬火处理，常规45号钢调质后铣削成型即可满足使用需求，加工成本较低，当对应型号的阀块批量生产结束后，还可以通过重新铣削上表面轮廓，改造为其他型号阀块的装夹垫板，重复利用率较高。不同于通用装夹夹具，这类随形垫板不需要操作人员每次装夹都打表找正阀块的基准面，只需要将阀块毛坯对准垫板上的定位销放置，锁紧压板即可开始加工，单工位装夹时间可以缩短60%以上，同时能将阀块孔位的位置度公差稳定控制在0.05mm以内，有效降低阀块加工的废品率。在阀块的密封面精铣工序中，垫板的刚性支撑可以避免铣削时工件产生让刀现象，保证密封面的平面度达到0.01mm/100mm的要求，满足阀门后续装配时的密封性能要求，避免出现阀块装配后介质渗漏的问题。
