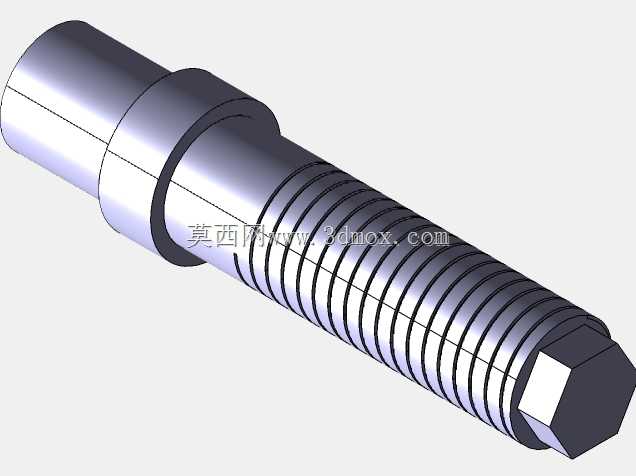

M40导螺杆单侧M20重型六角螺栓头结构

在重载直线传动、阀门启闭驱动、重型工装夹具锁紧这类对传动刚性、轴向承载能力有严苛要求的工况场景中，这类带单侧重型六角头的导螺杆是核心受力传动部件，区别于普通全螺纹螺栓，它的结构设计完全围绕传动过程中的受力分布、安装适配性、扭矩传递效率做针对性优化。从实际使用场景来看，这类导螺杆常应用在中大型闸阀、截止阀的阀杆驱动段，或是重型压力设备的进给调节机构、大型工装的定位锁紧结构中，既需要承担轴向的推拉力载荷，又要能通过端部的六角头实现扭矩输入，完成手动或动力驱动下的直线位移输出。

从结构设计逻辑来看，光杆段与螺纹段的直径差设置，是为了匹配安装位的导向套结构，M40的光杆段作为导向承载段，表面粗糙度需要控制在Ra1.6以内，和导向铜套或钢套配合时，能保证往复运动的同轴度，避免传动过程中出现卡滞、偏磨的问题；光杆段与螺纹段之间的轴肩结构，是硬限位设计，当螺杆运动到设定行程终点时，轴肩端面会和安装基体的限位面贴合，承受过载情况下的轴向冲击力，避免螺纹段直接受冲击载荷导致牙型变形。端部的M20重型六角螺栓头，不是普通的标准六角头结构，它的对边尺寸、头厚都比同规格标准外六角螺栓加大15%左右，目的是在大扭矩输入时，避免六角头棱角崩损，不管是用开口扳手、套筒还是动力扭矩工具驱动，都能保证足够的受力接触面积，减少应力集中。

螺纹段采用的是梯形传动螺纹牙型，而非普通连接用的三角螺纹，牙型角30度的设计让螺纹牙根强度更高，传动过程中螺纹副的磨损更均匀，配合配套的铜螺母时，传动效率能维持在30%-40%区间，同时具备一定的自锁性能，在垂直安装的工况下，不会因为负载自重出现自行滑移的问题。螺纹段的长度设置需要匹配实际行程需求，建模时螺纹收尾段的退刀槽结构做了圆弧过渡处理，避免退刀槽位置出现应力集中，在频繁正反转传动的工况下，能大幅降低螺杆断裂的风险。

从安装边界尺寸来看，M40光杆段的直径公差取h7级，和安装座上的导向孔配合时间隙控制在0.02-0.05mm之间，既保证运动顺畅，又不会出现径向窜动；轴肩的端面垂直度控制在0.01mm以内，保证限位时端面受力均匀，不会出现偏载导致的螺杆弯曲；端部六角头和光杆段的同轴度公差控制在0.02mm以内，避免驱动时六角头出现偏摆，导致套筒磨损加快、传动扭矩损失。实际选型应用时，需要注意这类螺杆的轴向额定载荷是根据螺纹副的接触应力、光杆段的抗拉强度计算得出的，不能超负载使用，同时安装时要保证导向套和螺母的同轴度，避免螺杆受径向弯矩，长期受径向力会导致螺杆弯曲变形，传动阻力急剧上升，严重时会出现螺纹咬死、螺杆断裂的故障。

建模过程中，这类零件的特征构建顺序需要贴合实际加工工艺：先做光杆外圆的回转特征，再加工轴肩、退刀槽，最后车削传动螺纹、铣削端部六角头，建模时的特征树顺序和加工工序保持一致，后续出工程图、做工艺卡时能直接对应，减少工艺人员的重复工作量。螺纹段的建模如果是用于装配仿真，可以采用简化的装饰螺纹线，如果是用于干涉检查、动力学仿真，则需要绘制精确的螺纹牙型，保证和螺母装配时的啮合间隙符合实际公差要求，避免仿真结果出现偏差。六角头的棱角处做了0.5mm的倒角处理，既去除加工毛刺，也能避免安装时套筒对位困难，同时减少棱角处的应力集中，在承受冲击扭矩时不容易出现崩裂。
