鼓风设备蜗壳式防护外壳结构设计

在工业通风、车间送风、小型物料气力输送、设备散热配套等场景中，鼓风机的外壳是决定整机运行稳定性、气流输出效率与内部构件防护等级的核心结构件，本次设计的蜗壳式鼓风机外壳，完全围绕离心式鼓风设备的实际运行需求展开，从结构布局到安装边界都经过多轮工况适配调整。

从实际功能层面看，该外壳首先承担内部叶轮、转轴、驱动电机端的物理防护职责，隔绝车间环境中的金属切屑、焊接飞溅、浮尘纤维等异物进入叶轮腔，避免高速旋转的叶轮因异物卡滞出现动平衡失效、叶片打损甚至转轴抱死的故障；其次是作为气流导流的核心流道结构，蜗壳型的曲面轮廓完全匹配离心叶轮的出风角度，将叶轮径向甩出的气流沿曲面平滑导向出风口，减少流道内的涡流损耗与气流脉动，降低整机运行时的气动噪音，同时保证出口风压的稳定性。

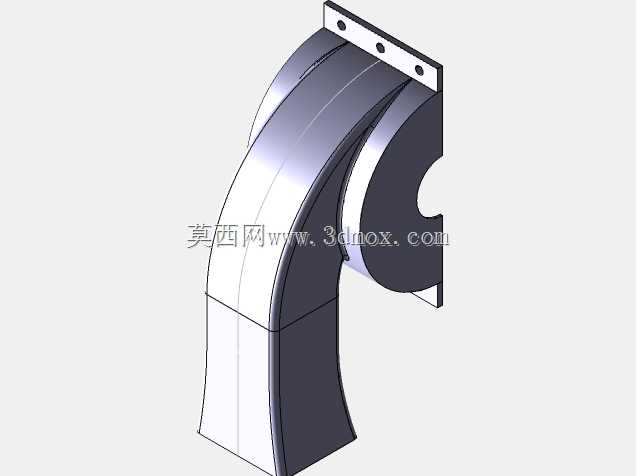

设计过程中优先考虑了安装适配性与维护便利性，外壳上端的法兰安装边设置了均匀分布的安装孔位，可直接与鼓风机的驱动端支架、进风集流器对接，孔位的位置度公差控制在0.1mm范围内，保证装配后叶轮与壳体内壁的周向间隙均匀，避免出现叶轮擦壳的问题。壳体的曲面段采用等壁厚设计，在保证结构刚度的前提下控制整体重量，降低安装支架的承载负荷，同时曲面的曲率过渡完全遵循流体力学的等环量设计原则，从叶轮侧到出风口的通流截面逐步扩大，实现气流动能到静压能的平稳转换，避免截面突变带来的局部阻力损失。

在安装边界的设定上，该外壳的轴向安装尺寸、径向轮廓尺寸都适配常规功率段的小型离心鼓风机配套需求，出风口的连接端面可直接对接标准规格的通风管道，无需额外制作过渡转接件；壳体下端的收口结构做了圆弧过渡处理，避免应力集中，同时在壳体与电机端盖的配合位置预留了密封槽安装位，可配套橡胶密封条实现IP54级的防护等级，适配多粉尘、轻度潮湿的工业车间使用场景。

从结构强度角度考虑，外壳的法兰安装边做了翻边加强处理，即使在长期受风压脉动、设备运行振动的工况下，也不会出现安装边变形、连接螺栓松动的问题；蜗壳曲面的壁厚经过刚度校核，在额定风压下壳体的最大变形量不超过0.2mm，不会因壳体变形导致叶轮与内壁的间隙发生变化，保证设备长期运行的性能稳定性。不同于普通焊接式风机外壳的粗糙流道，该结构的内壁曲面光滑连续，没有凸起的焊道或拼接缝隙，能进一步降低气流沿程阻力，提升鼓风设备的整体运行效率，同时光滑的内壁也不易积尘，减少日常维护的清理工作量。

在实际配套选型时，该外壳可直接适配同系列的离心叶轮、轴承座组件与驱动电机，装配时仅需保证叶轮与壳体的同轴度，即可完成整机组装，无需额外对流道进行修磨调整，能有效缩短鼓风机的生产装配周期，降低整机的制造成本。
