机械传动用凹凸配合铰接关节结构

这类铰接关节结构，在流体控制、轻工传动、小型自动化执行机构里的应用场景十分普遍，尤其在阀块组件的动力传递链路中，承担着转角动力传导、活动端连接的核心作用，区别于刚性直连的轴类零件，它的核心价值是允许连接的两个部件在一定角度范围内做相对摆动，同时稳定传递扭矩或轴向推力，不会因为安装面的小角度偏差出现卡滞、应力集中断裂的问题。从实际使用场景来看，这类关节常安装在阀块的执行端与阀芯驱动杆之间，当执行器的输出轴线和阀芯的运动轴线存在小角度偏移，或是工作过程中阀芯需要随介质压力产生微小的自适应偏转时，这个关节就能通过自身的铰接结构补偿位移偏差，避免硬连接带来的密封件磨损、驱动阻力骤增的问题，在小型气动控制阀、低压流体切换阀的阀组里，这类结构的可靠性直接决定了阀组的动作寿命。

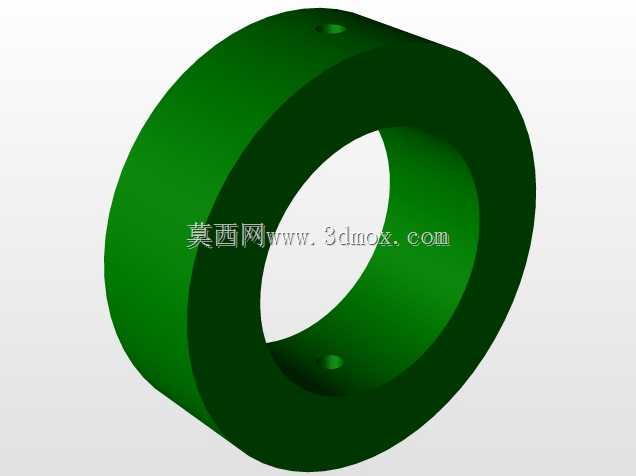

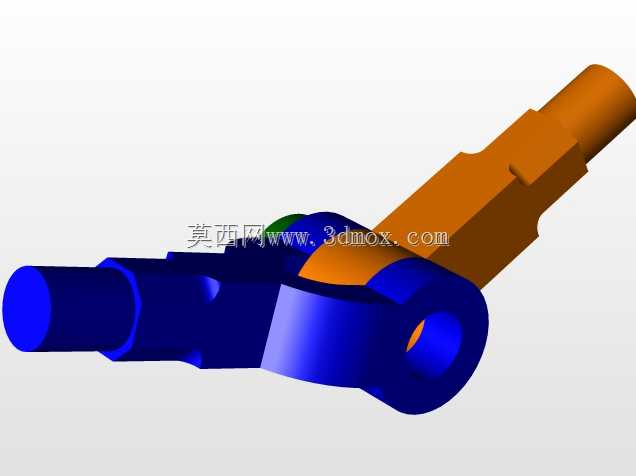

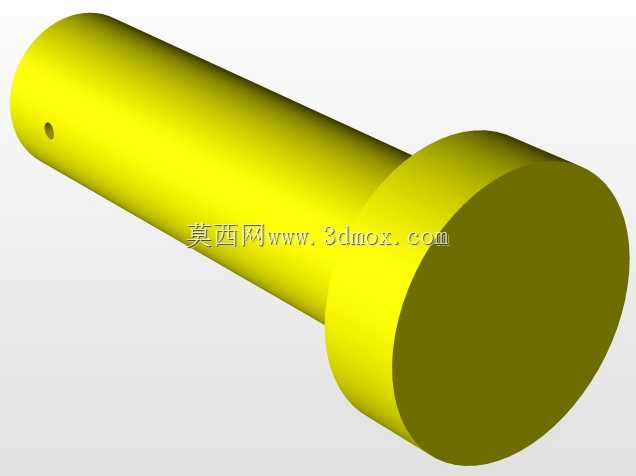

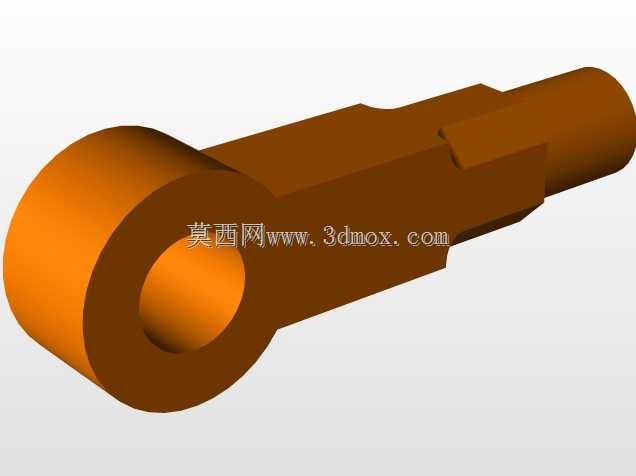

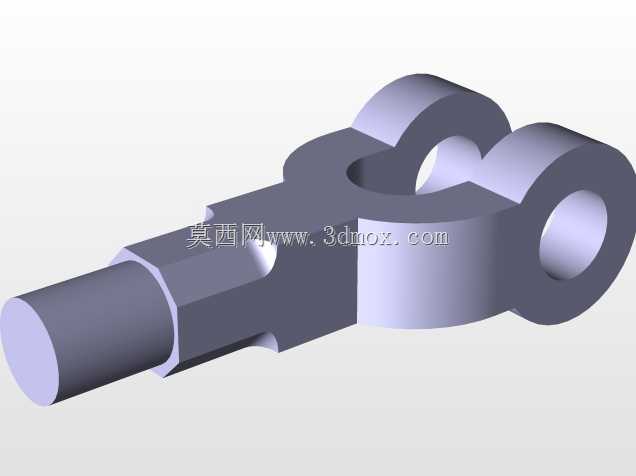

从功能特性上看，这个关节采用单耳铰接配合插装轴的连接形式，一端是带轴向定位台阶的圆柱插轴，用来和阀块上的驱动套配合，轴段上的扁位结构是用来传递扭矩的，安装时插轴推入对应安装孔后，扁位和孔内的定位平面贴合，就能避免轴在孔内自转，同时台阶面可以限定插入深度，保证安装位置的一致性，不需要额外调整轴向尺寸；另一端是带铰接孔的叉形耳座，和配套的连接销配合后，就能和被驱动件形成可摆动的铰接副，铰接孔的内孔做了高光洁度处理，和销轴配合的间隙控制在0.02-0.05mm之间，既不会因为间隙过大出现传动空程，也不会因为间隙过小在热胀状态下出现卡涩。凹凸配合的对接面是这个结构的设计核心，凸起的定位块和对应部件的凹槽完全贴合，在传递大扭矩的时候，接触面可以均匀分散应力，避免铰接孔处出现应力集中，同时这个配合面还能起到轴向限位的作用，防止工作过程中关节从对接位置脱出。

从设计思路上看，整个结构没有多余的冗余设计，所有的外形特征都是为功能服务的：插轴段的直径是根据阀块内的安装孔尺寸匹配设计的，轴段长度比安装孔的深度短1mm，避免安装时轴端顶到孔底造成装配不到位；叉形耳座的两个耳片厚度做了等强度设计，耳片根部做了R角过渡，避免应力集中导致的耳片断裂，铰接孔的中心到插轴轴线的距离是根据传动摆角范围计算的，保证在最大摆角15度的情况下，耳片不会和周边的阀块壳体发生干涉；表面的台阶和倒角都是为了装配便利性设计，所有的锐边都做了0.2mm的倒钝处理，避免安装时划伤操作人员或是损坏密封件。

从安装边界来看，这个关节的整体径向最大尺寸不超过铰接孔直径的1.8倍，轴向总长度适配常规小型阀块的安装空间，安装时不需要额外的专用工具，只需要将插轴推入对应安装孔，穿入铰接销轴，卡上轴用挡圈就可以完成装配，后期维护时拆卸也十分方便，不需要拆解整个阀组就能单独更换关节部件。在实际工况下，这个结构可以承受最高1.2倍额定扭矩的瞬时冲击，铰接部位的摆动寿命可以达到百万次级，完全满足常规工业阀组的使用要求，在做三维建模的时候，需要重点关注铰接孔和插轴的同轴度公差，以及凹凸配合面的形位公差，保证加工出来的零件可以顺利装配，同时传动过程中没有卡滞。
