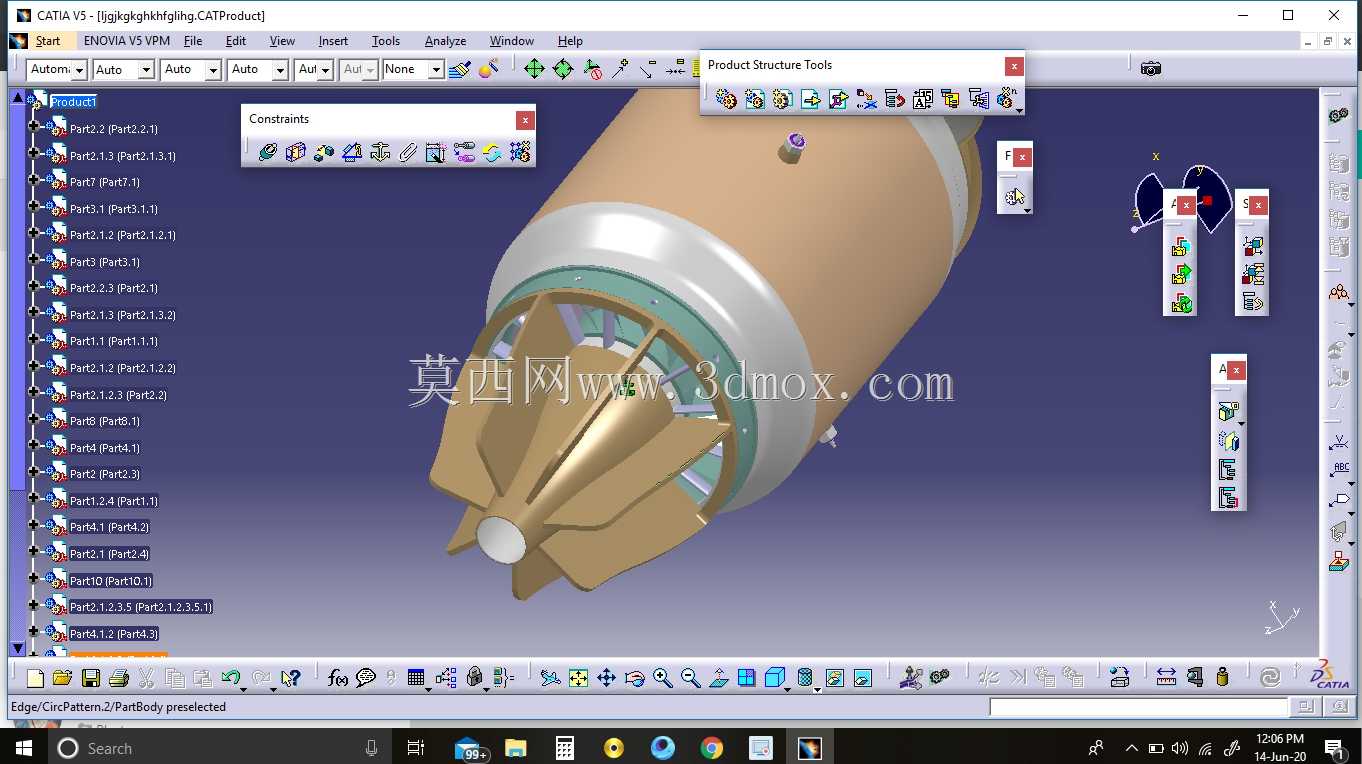

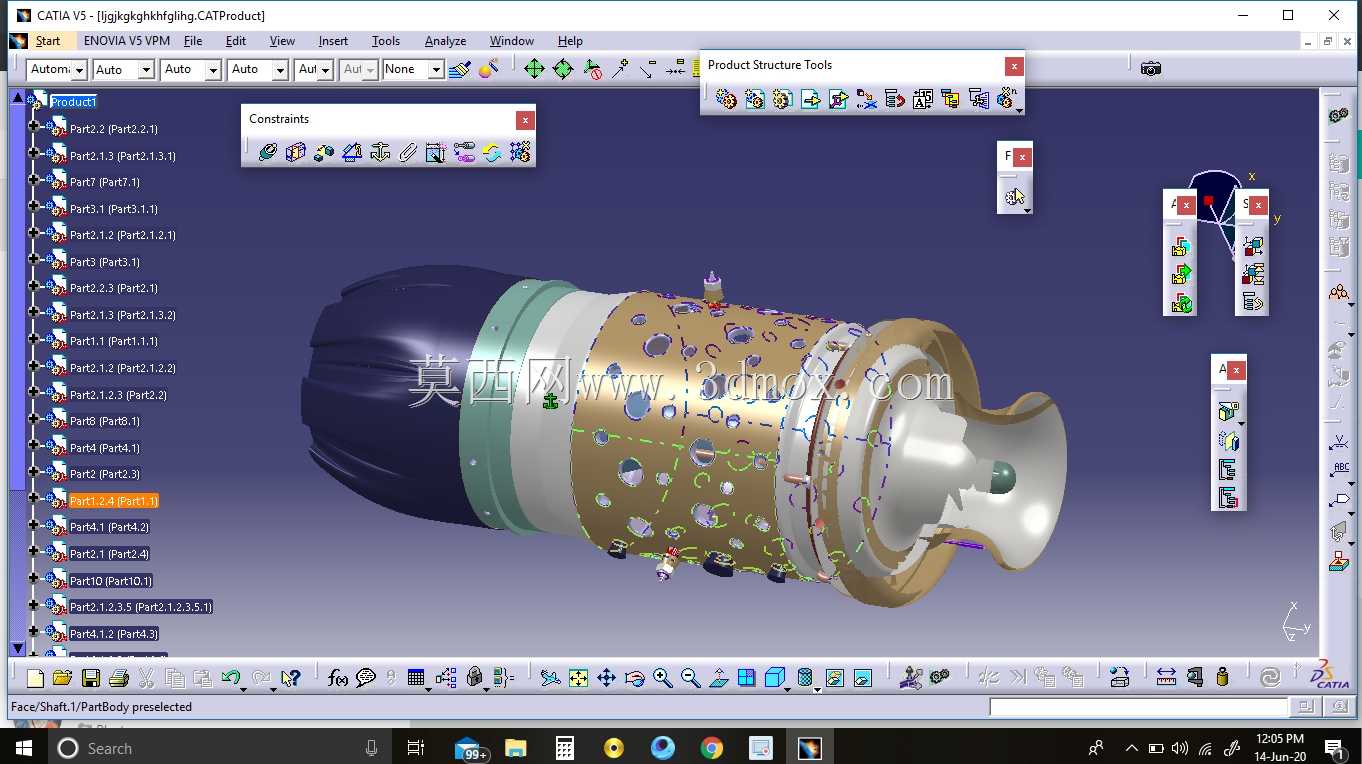

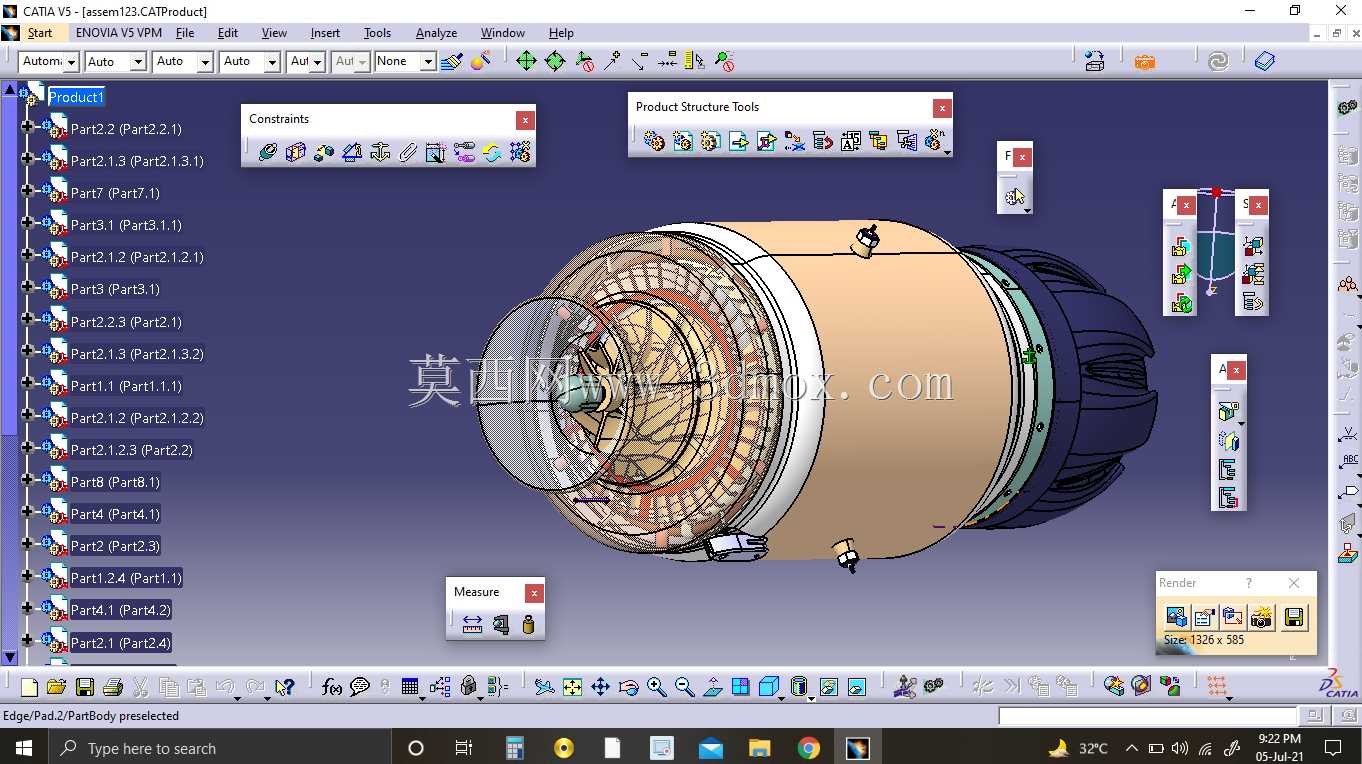

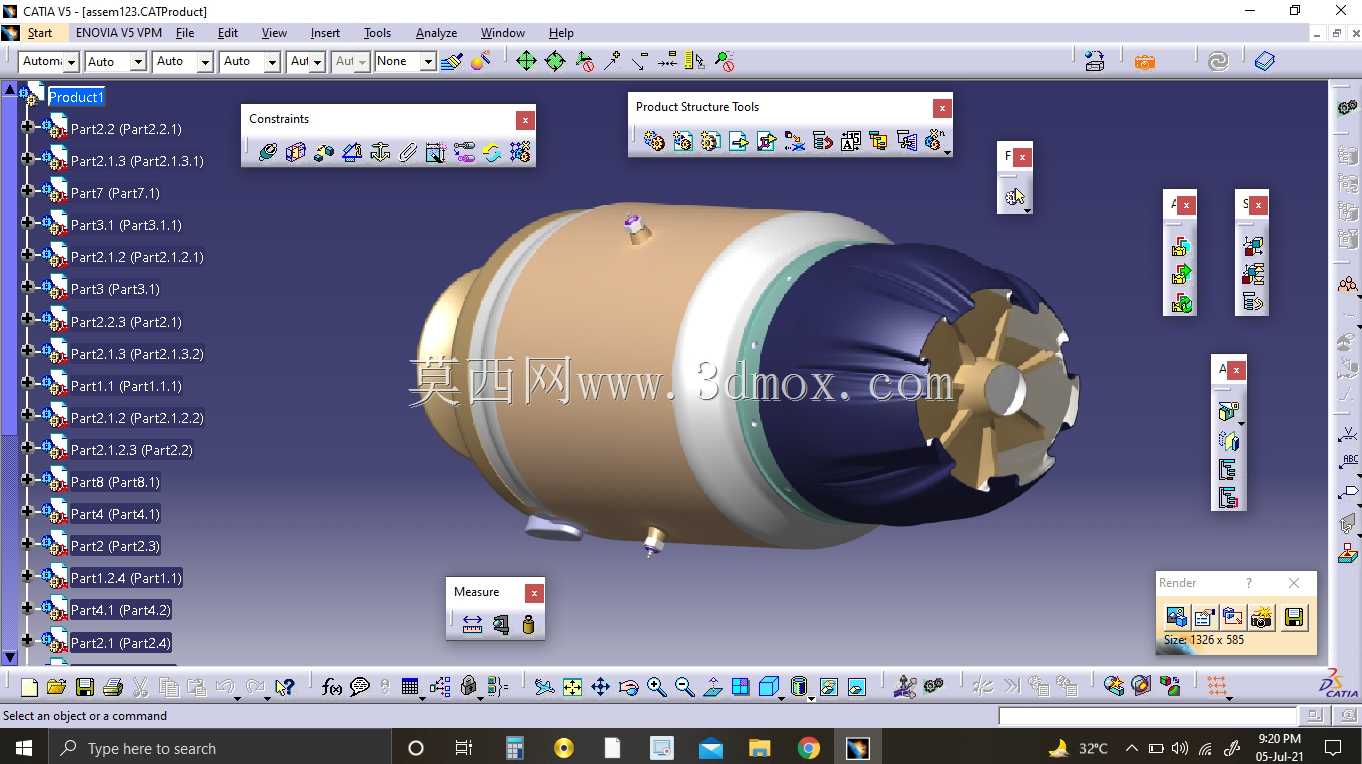

在航空推进系统的研发与教学场景中,涡轮喷气发动机作为早期喷气式动力的核心构型,其三维结构数模是结构设计人员梳理气流路径、验证部件装配关系的重要载体。该数模完整还原了涡轮喷气发动机从进气道到尾喷口的全段结构,包含进气整流段、压气机级组、燃烧室段、涡轮级组以及尾喷管等核心功能模块,各部件的装配边界清晰,可直接用于结构干涉检查、装配工艺模拟等工程环节。
从实际应用场景来看,这类结构数模既可以作为航空院校叶轮机械课程的教学演示载体,帮助学员直观理解空气在发动机内部的压缩、燃烧、膨胀做功全流程,也能为小型涡喷动力的改装设计、部件迭代提供基础参考框架。设计过程中,针对进气整流段的曲面造型做了连续曲率处理,保证进气气流能够均匀进入压气机段,避免因进气畸变导致压气机喘振;压气机部分的叶片叶型按照轴流压气机的气动载荷分布做了逐级排布,每级叶片的安装角、叶尖间隙都预留了合理的装配公差带,满足实际加工与装配的工艺要求。
燃烧室段的结构采用了环形腔室设计,数模中还原了火焰筒、燃油喷嘴安装位的结构特征,可清晰看到掺混孔的排布位置,这些孔位的角度、间距直接影响燃烧室内的气流组织,决定燃油与空气的混合效率,进而影响燃烧稳定性与出口温度场均匀性。涡轮段的导向叶片与工作叶片采用了和压气机段反向的叶型设计,能够承接燃烧室流出的高温高压燃气,将燃气的热能与压力能转化为旋转机械能,驱动压气机持续工作,数模中涡轮盘与叶片的连接结构、轴系的传力路径都做了完整还原,可用于轴系临界转速校核、转子动力学分析的基础模型。
外形尺寸方面,该数模按照小型涡喷发动机的常规尺寸比例构建,整体为回转体构型,进气端直径与尾喷口直径按照气流流速变化做了收敛-扩张适配,安装边的位置设置在压气机机匣与燃烧室机匣的连接段,预留了标准的螺栓安装孔位,可直接匹配小型试验台架的安装接口,安装边界不会与台架的供油、管路固定结构产生干涉。尾喷管段采用了收敛型构型,适配亚音速飞行工况下的排气需求,喷口处的调节结构预留了运动副间隙,可用于演示喷口面积调节的动作逻辑。
从结构设计的思路来看,该数模在构建时优先保证了各功能段的气动流道连续性,所有与气流接触的内壁面都做了光滑过渡处理,避免出现台阶、锐角等容易引发气流分离的结构特征;机匣部分的壁厚按照承压需求做了差异化设置,燃烧室段因为要承受高温燃气的压力与热负荷,壁厚略大于进气段与尾喷段,同时在机匣表面预留了传感器安装座的位置,可用于后续加装温度、压力测试传感器,满足试验测试的改装需求。转子部分的轴系采用了简支支撑结构,两个支撑轴承的位置分别设置在压气机前端与涡轮后端,保证转子运转时的刚度,减少振动变形量,轴承安装位的尺寸按照标准轴承的配合公差做了预留,可直接匹配标准件选型。
对于三维建模从业者而言,该数模的分层构建逻辑具备较高的参考价值,所有部件都按照可拆装配的逻辑做了独立实体构建,没有出现错误的布尔合并,可直接生成工程图、导出用于3D打印的样件模型,也可在此基础上进行改型设计,比如调整压气机级数、更换燃烧室构型、加装加力燃烧室段等,适配不同推力等级的小型涡喷动力设计需求。在进行装配仿真时,可按照从转子到静子、从核心段到外围附件的顺序完成装配流程模拟,验证各部件的装配可达性,检查是否存在装配干涉,提前发现结构设计中存在的工艺性问题。
