挖掘装载一体两头忙工程作业机械

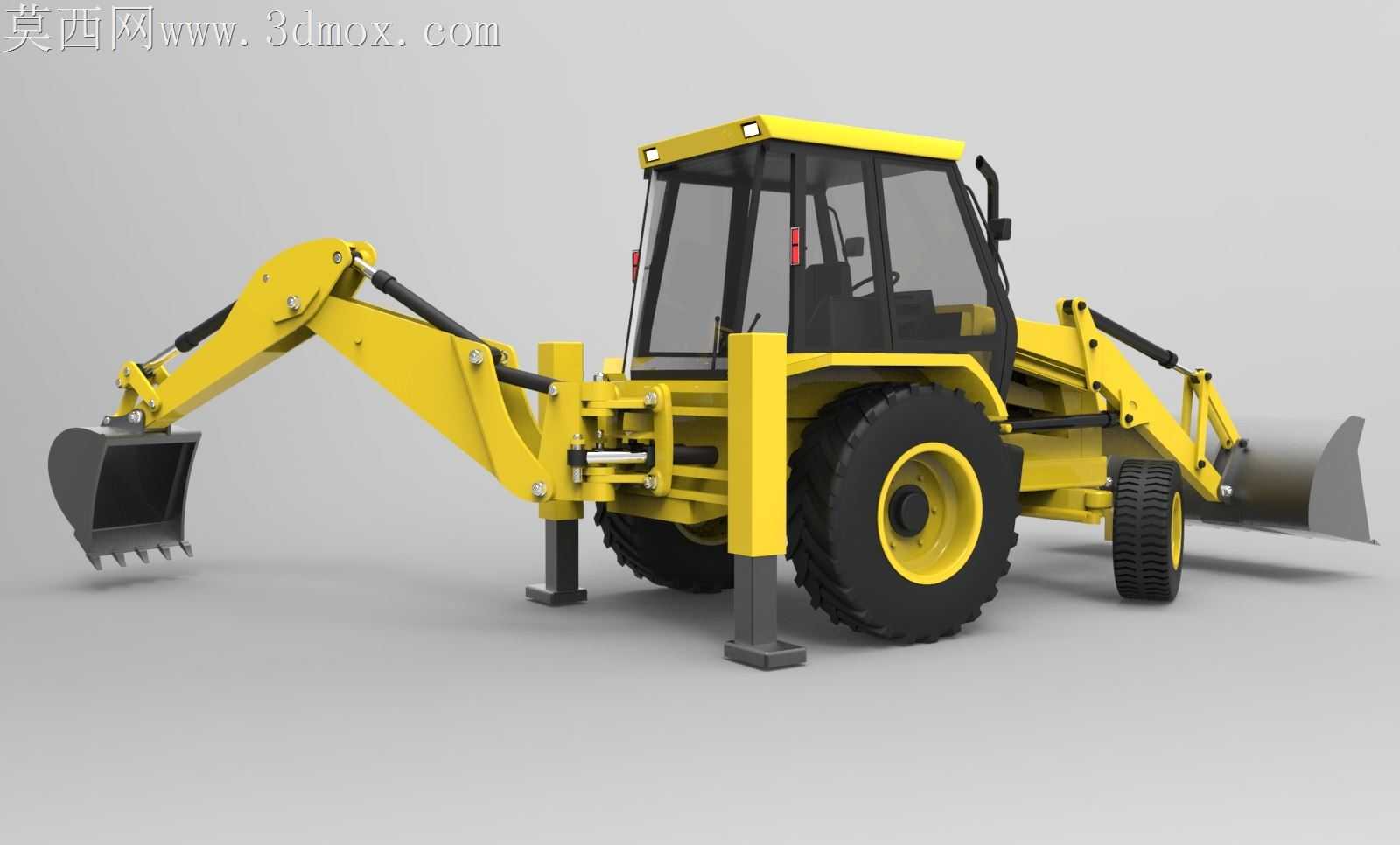

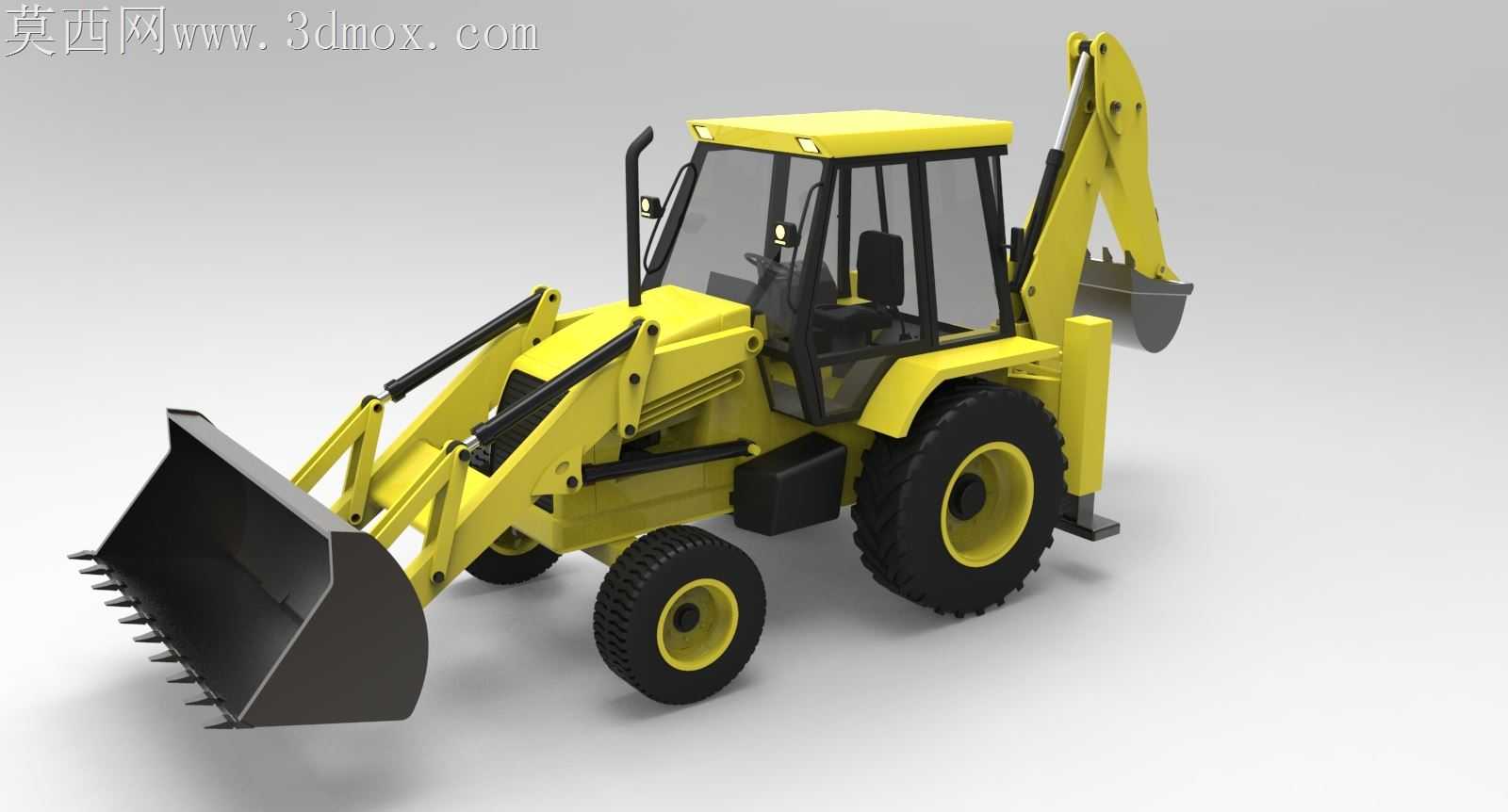

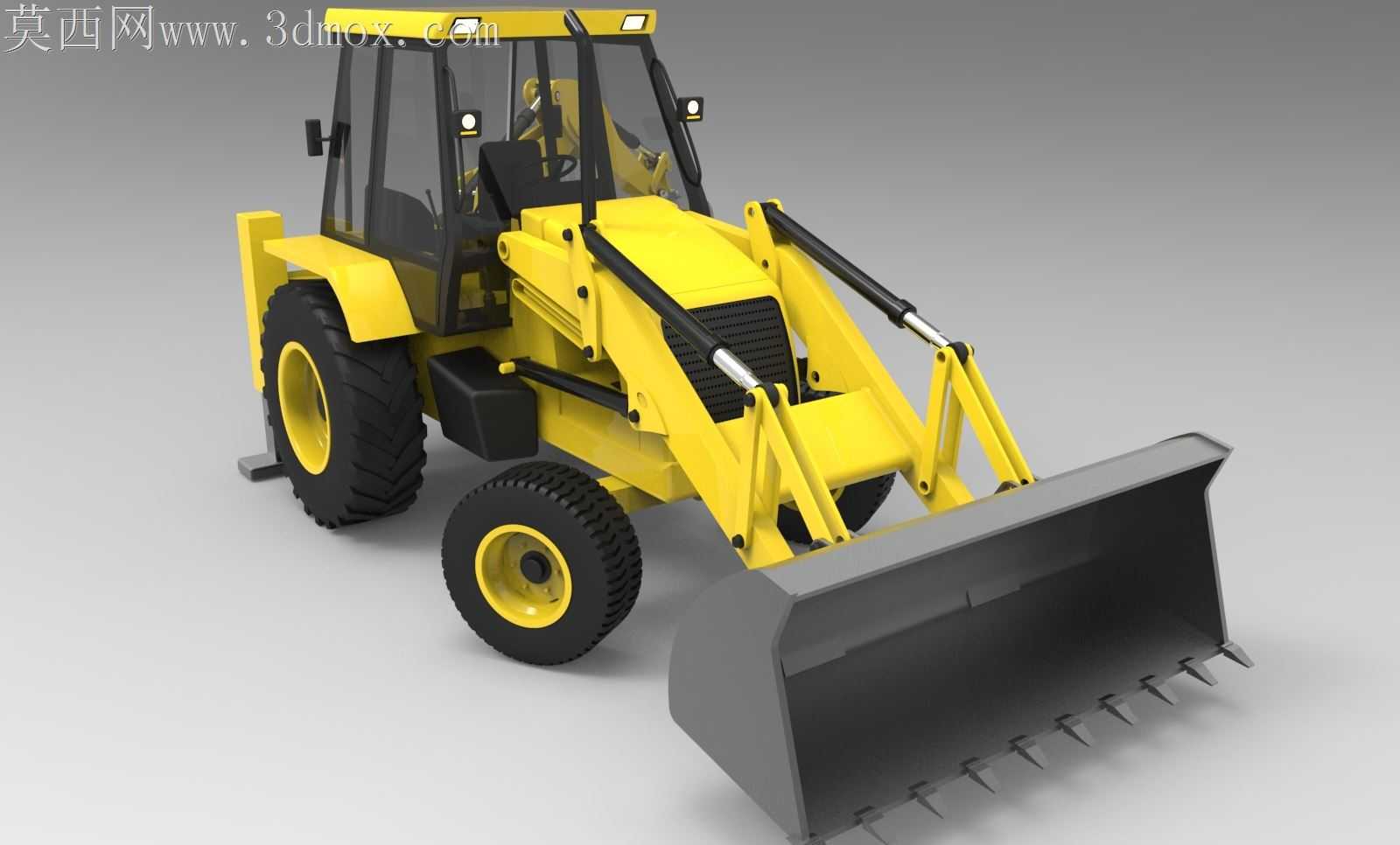

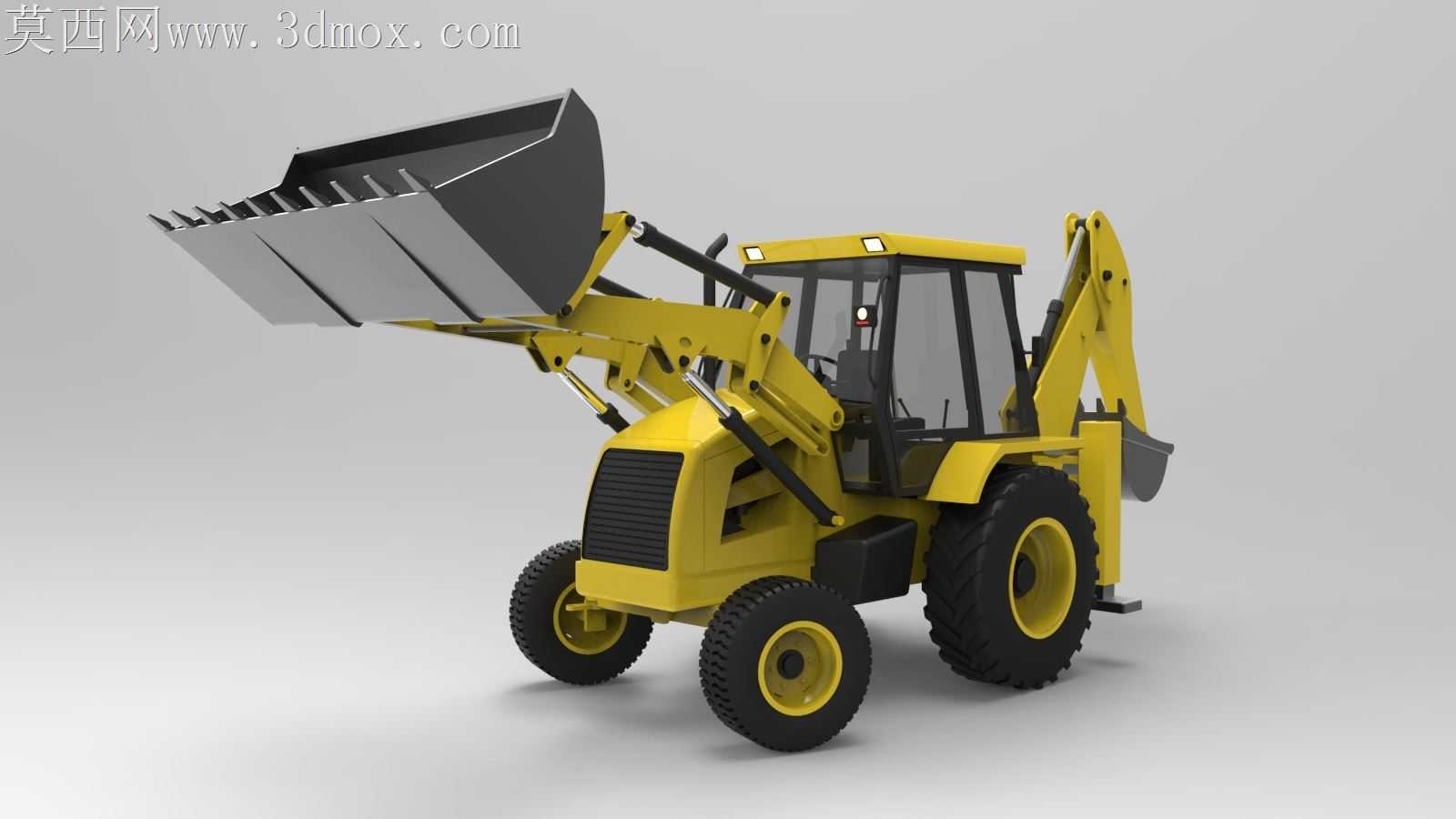

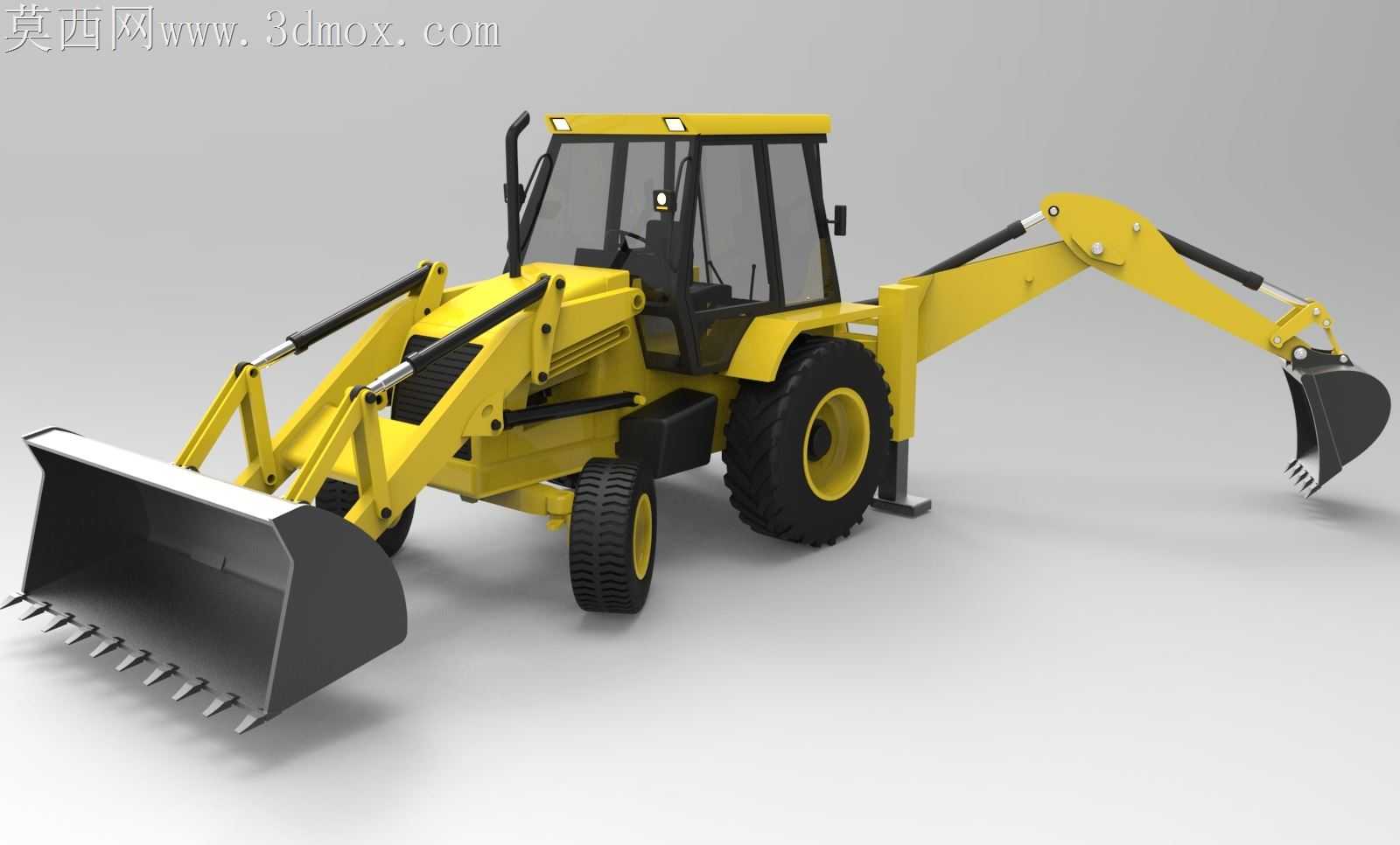

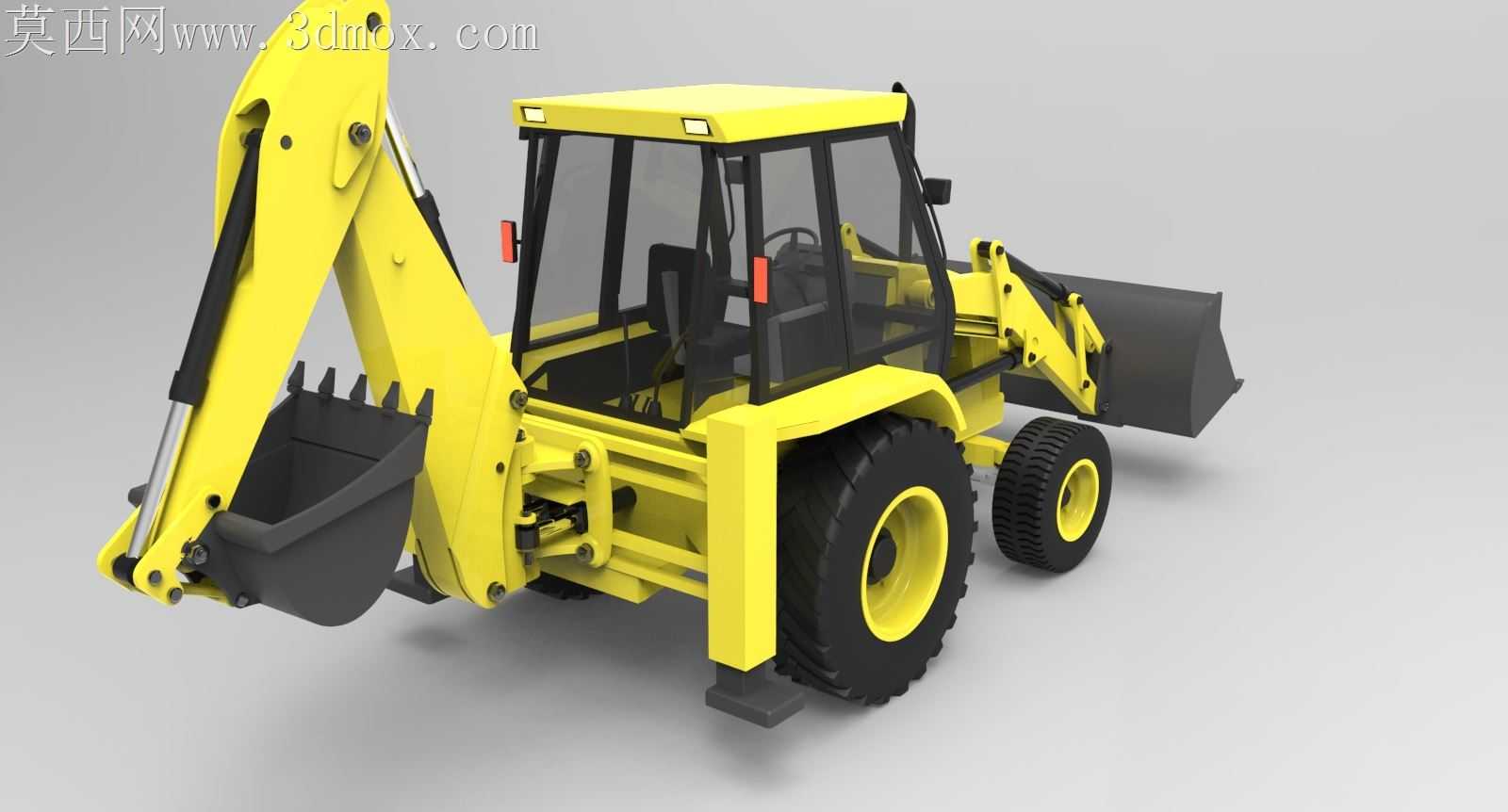

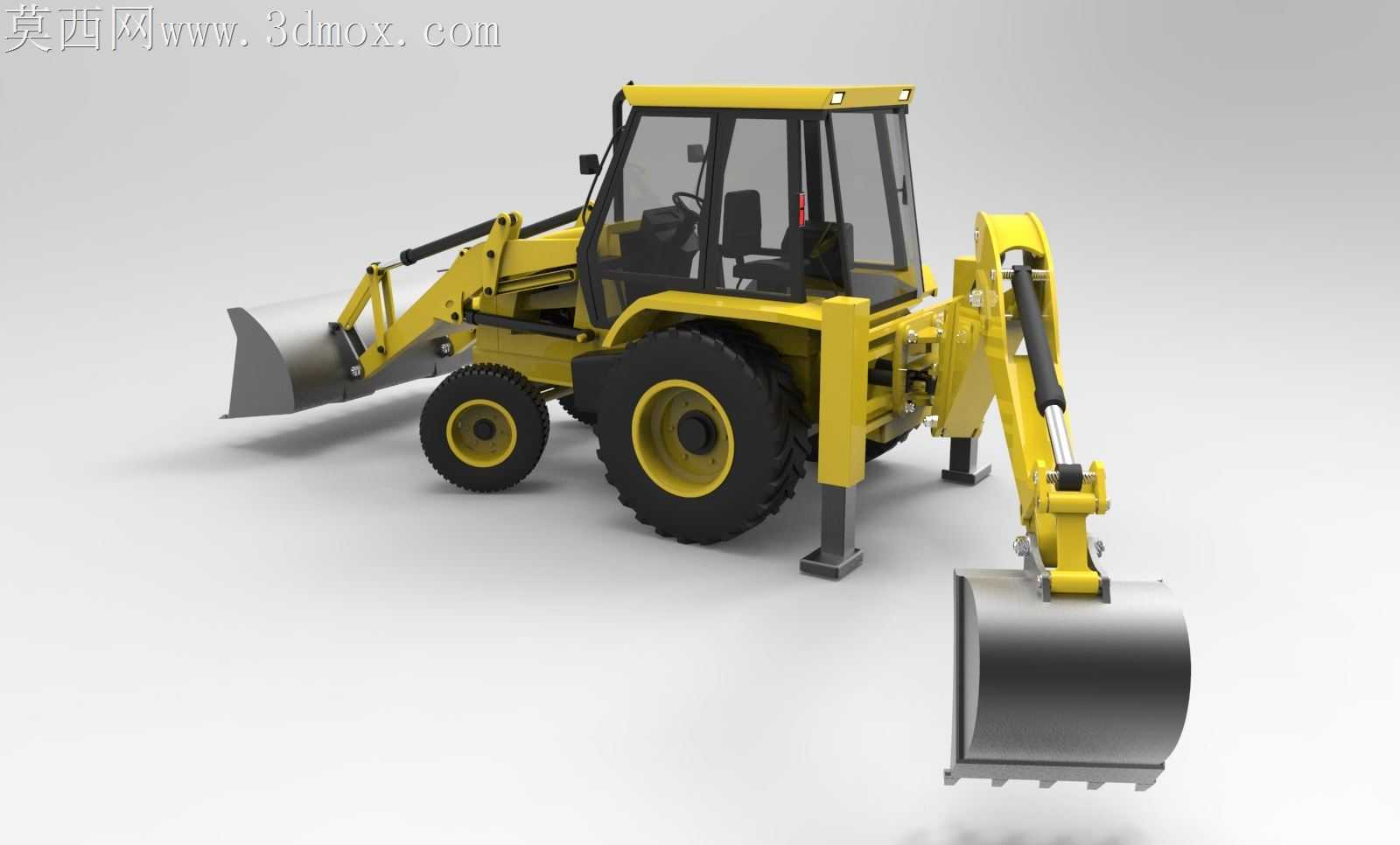

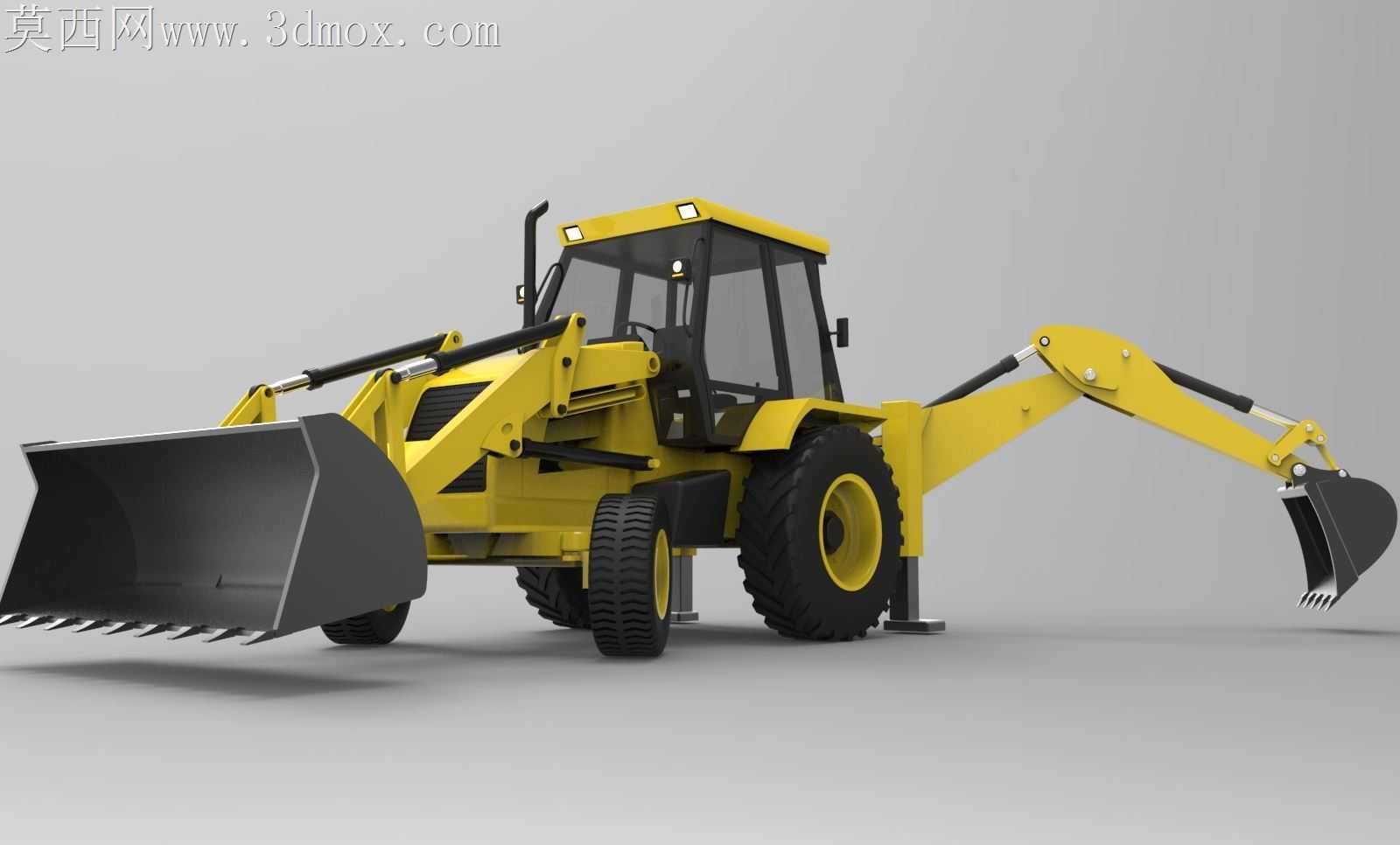

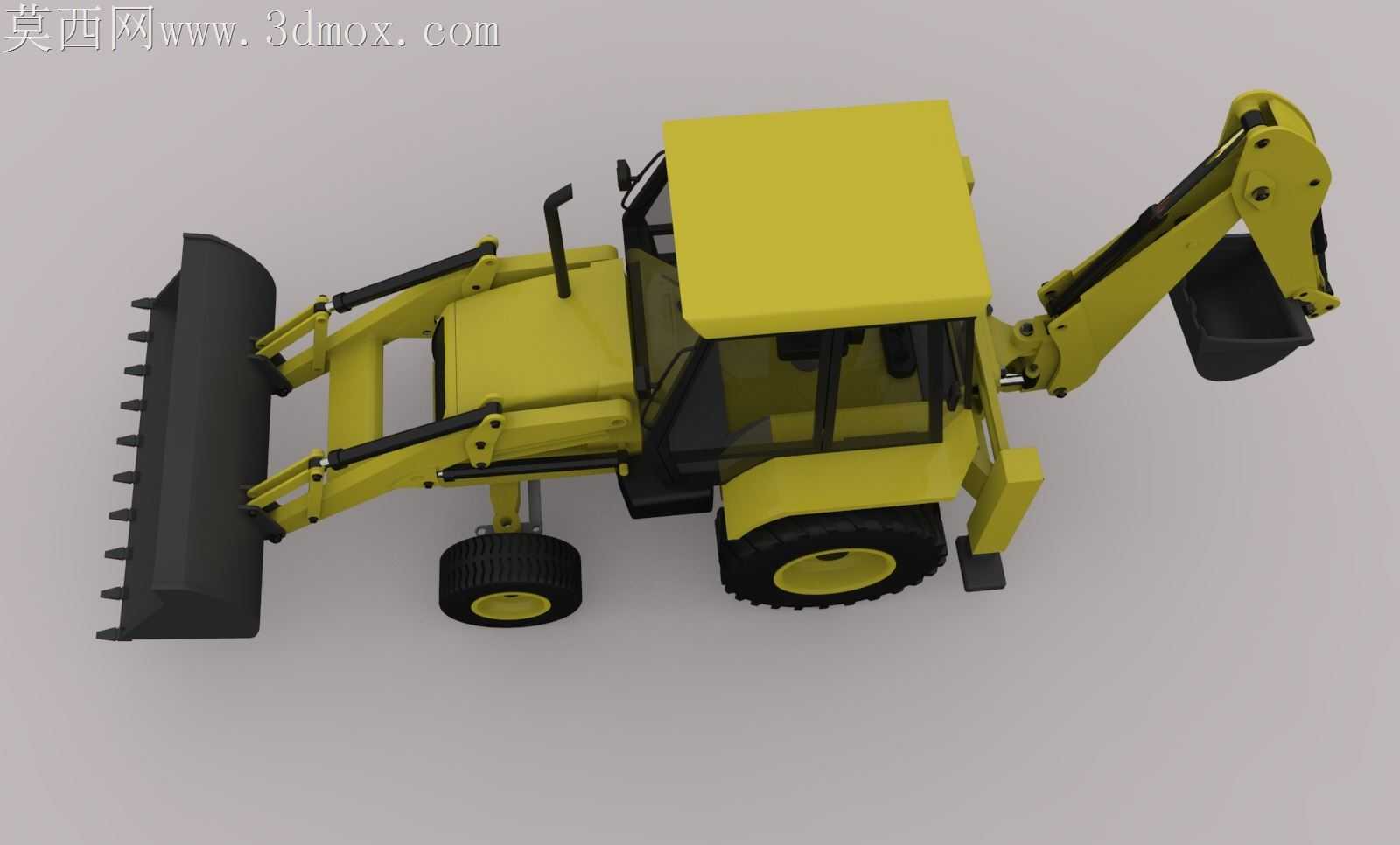

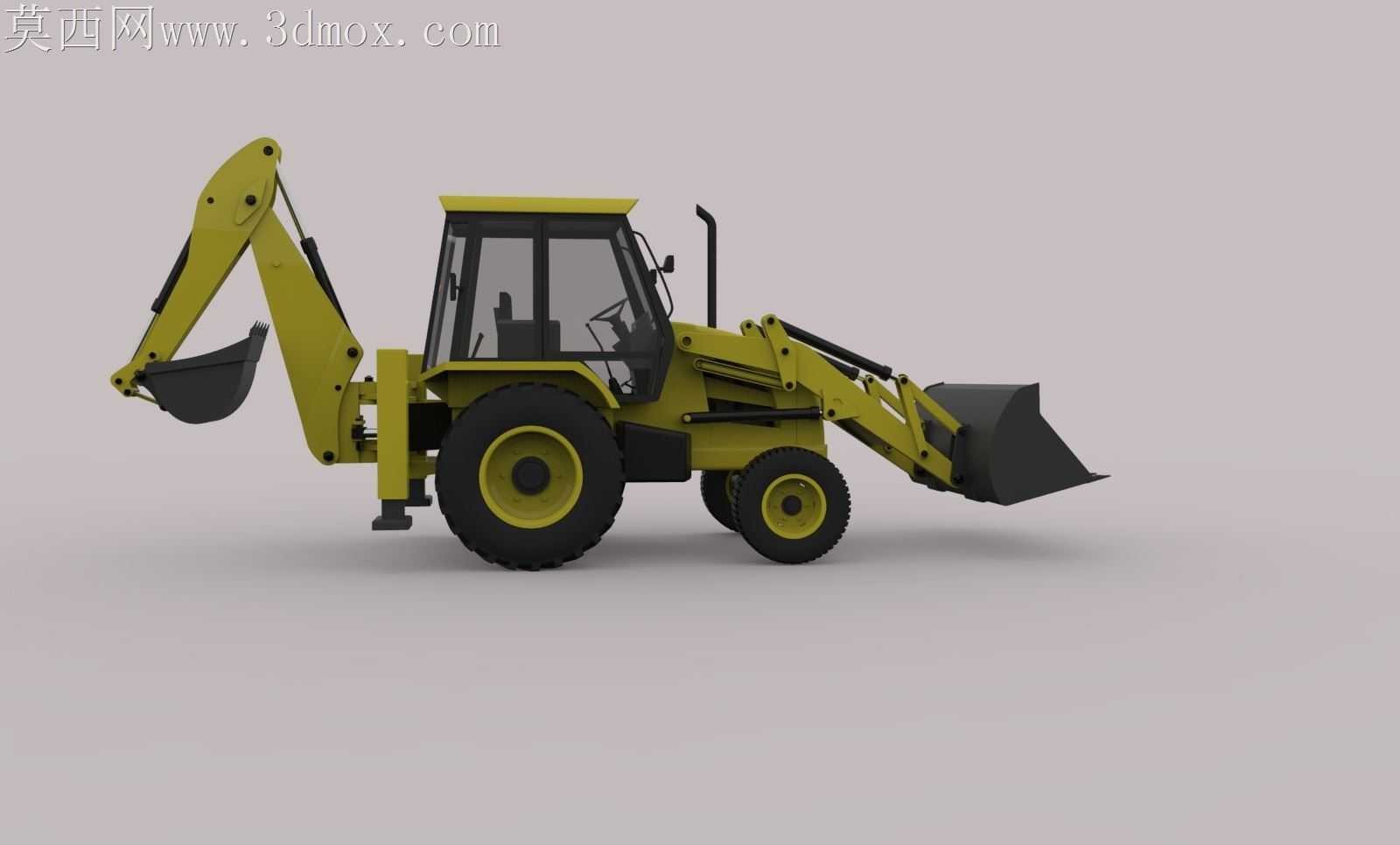

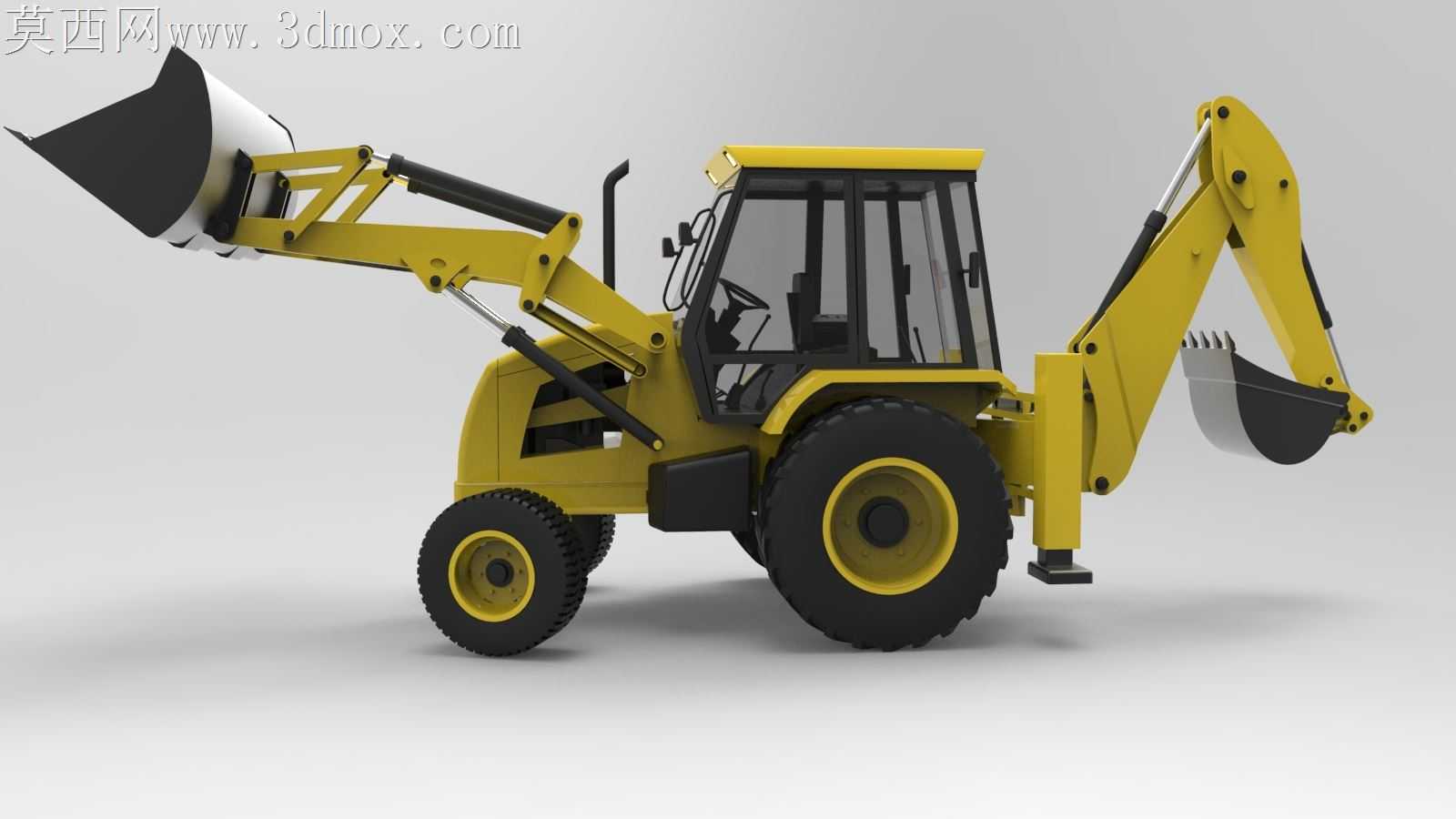

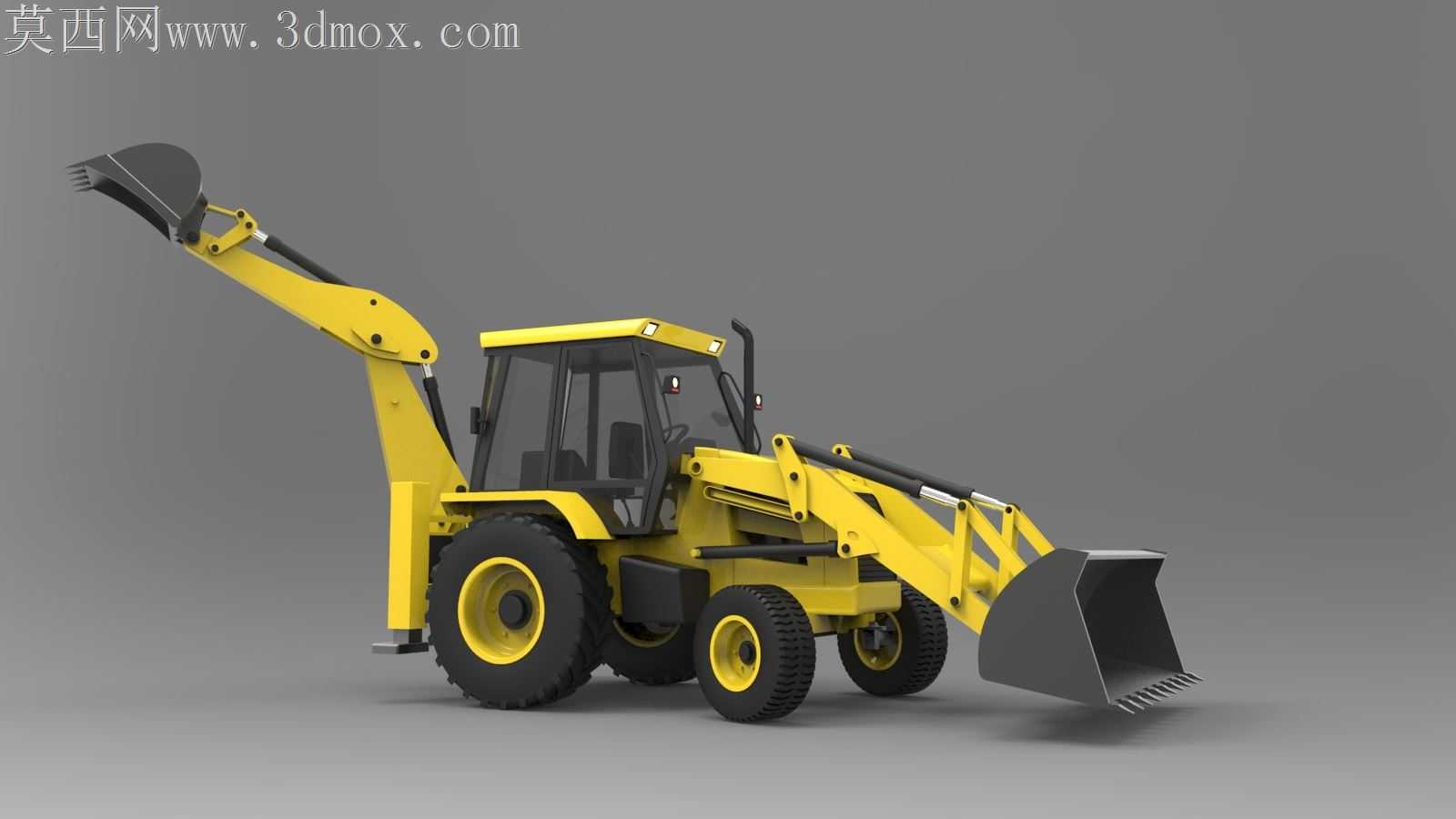

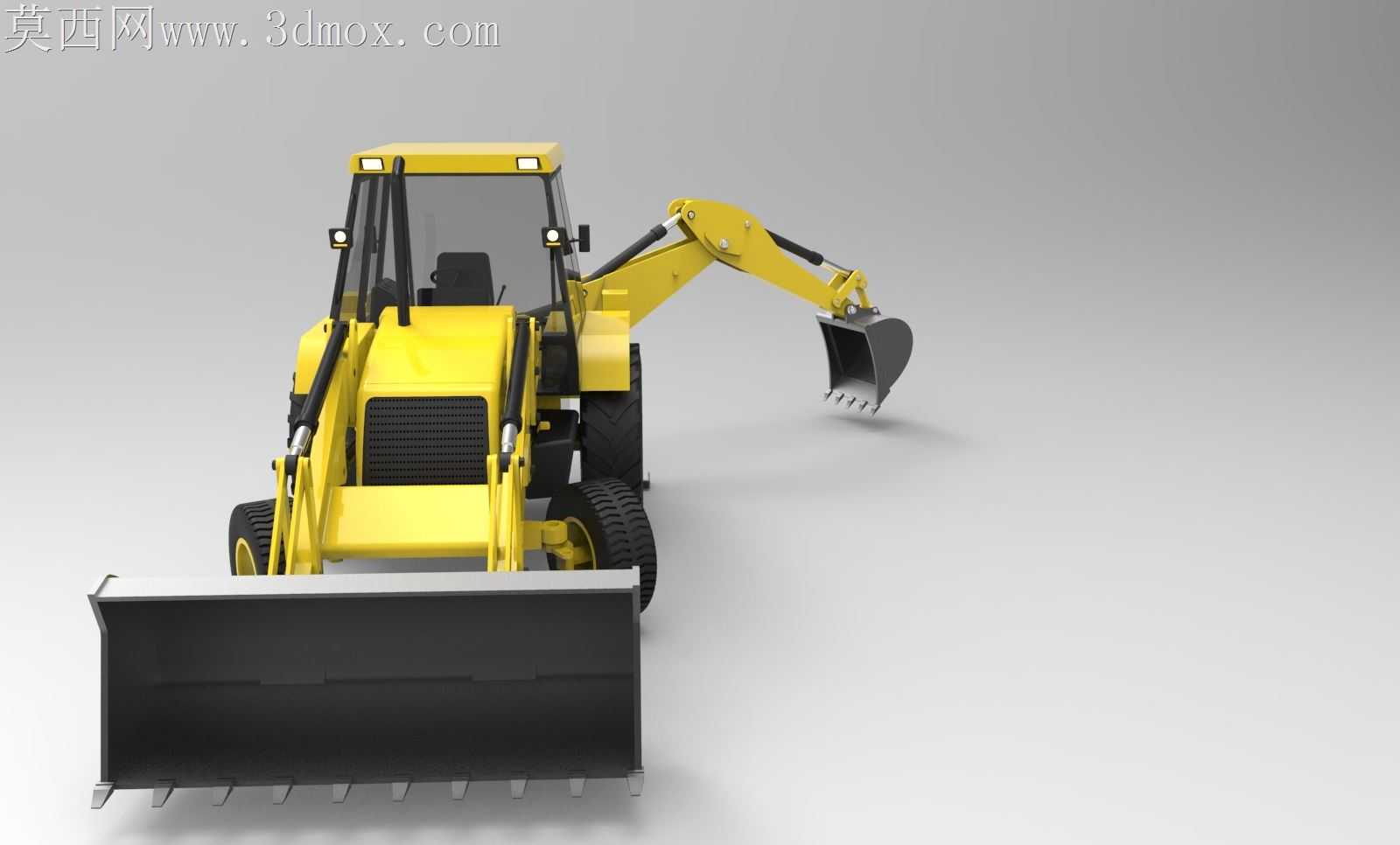

轮式挖掘装载机常年辗转于市政抢修、农田水利、狭小场地土石方作业场景，最容易被忽略的加工适配痛点，集中在动臂铰接点的同轴度偏差、铲斗斗刃的耐磨层焊接形变、轮距与支腿跨距的配重匹配上。前装载端的动臂举升铰点，加工时若直接采用单边镗孔后配焊轴套的工艺，现场重载举升时很容易出现轴套偏磨、销轴窜动的问题，建模阶段就把两侧铰点的同轴度公差带压缩到0.05mm以内，预先在轴套安装位预留0.2mm的过盈压装量，同时在铰点外侧增设防尘密封圈的安装槽，避免工地扬尘进入摩擦副加速磨损。后挖掘端的斗杆与挖斗连接部位，没有采用市面上常见的直板焊接结构，而是在斗耳板内侧加设了三角形加强筋，筋板的弧度完全贴合斗杆收斗时的运动轨迹，不会出现挖掘作业时筋板剐蹭土体增加阻力的问题，斗刃部位预留了耐磨焊条堆焊的3mm加工余量，堆焊后无需二次铣削就能保证刃口直线度，减少现场加工的工序成本。行走轮的轮辋与轮胎安装位，特意把螺栓孔的位置度公差做了分级设计，靠近驱动桥侧的螺栓孔公差带比外侧小0.03mm，避免重载转向时轮胎出现偏摆抖动，前后桥的配重块安装位做了嵌入式卡槽设计，配重块装配时不需要额外搭焊定位块，直接卡入卡槽后拧紧紧固螺栓即可，既减少了焊接带来的应力变形，也方便后期根据作业场景更换不同重量的配重。驾驶室的框架连接处，没有采用满焊工艺，而是在立柱与横梁的连接角位预留了应力释放槽，避免工地颠簸长期作业出现焊缝开裂的问题，玻璃安装位的密封胶槽深度统一设置为5mm，胶条压入后能形成完整的密封腔，雨天作业不会出现渗水漏雨的情况。前后工作装置的液压管路排布，全部沿着动臂、斗杆的内侧走线，管卡的安装位预先在结构件上铣出了定位平面，管卡固定后不会因为作业时的震动出现管路磨损漏油的问题，在管路与结构件的接触部位还预留了橡胶减震垫的安装间隙，避免硬接触磨破液压油管。转向桥的转向节主销位置，建模时就考虑了润滑脂通道的走向，油道完全避开了主销的受力截面，不会因为开设油道降低主销的结构强度，注油嘴的位置设置在转向节外侧方便日常维保的位置，工人站在地面就能完成润滑保养，不需要爬到车底操作。
