直列四缸发动机曲柄活塞组装配结构

项目分类:发动机 发布时间:2025-09-16 ID:1081283
  • 直列四缸发动机曲柄活塞组装配结构
  • 直列四缸发动机曲柄活塞组装配结构
  • 直列四缸发动机曲柄活塞组装配结构
  • 直列四缸发动机曲柄活塞组装配结构
  • 直列四缸发动机曲柄活塞组装配结构
  • 直列四缸发动机曲柄活塞组装配结构
  • 直列四缸发动机曲柄活塞组装配结构
  • 直列四缸发动机曲柄活塞组装配结构

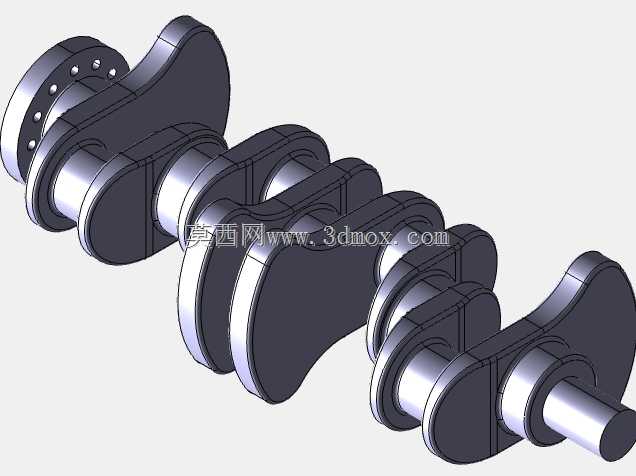

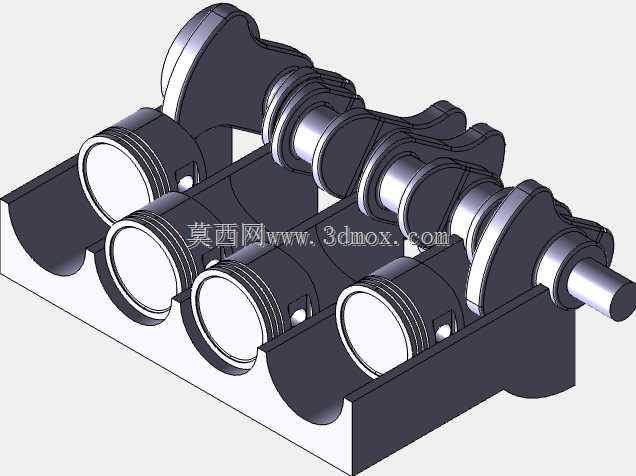

  这套装配结构覆盖了内燃机核心动力转换单元的全部关键配合面,日常在乘用车动力总成开发、小型通用动力设备匹配、职业院校机械装配实训场景中都有高频应用,其核心作用是完成燃料燃烧产生的直线往复运动到旋转扭矩的转换,为后续动力输出端提供稳定的转动动力。从结构设计逻辑来看,整个装配优先保证各运动副的配合精度,曲轴采用全支撑式曲拐布置,四个曲拐沿轴向等距排布,相邻曲拐错开180度相位,匹配直列四缸的做功顺序,保证运转过程中一阶往复惯性力能够实现自平衡,减少整机振动传递。

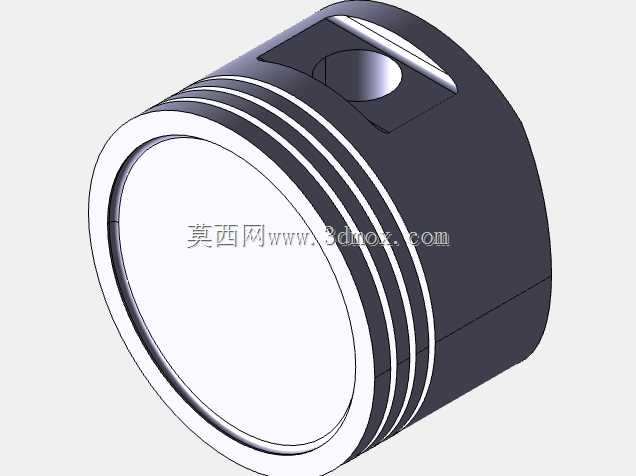

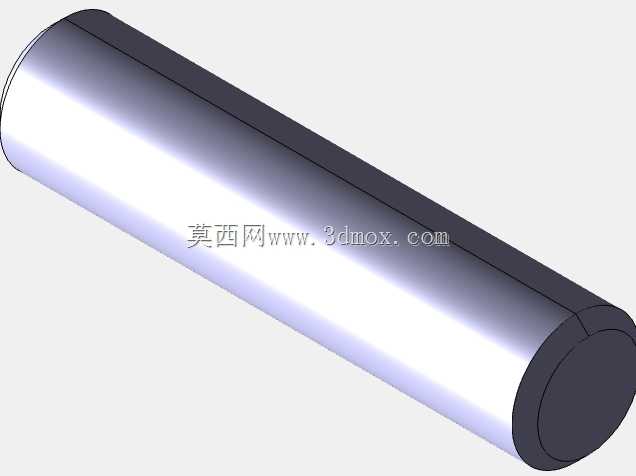

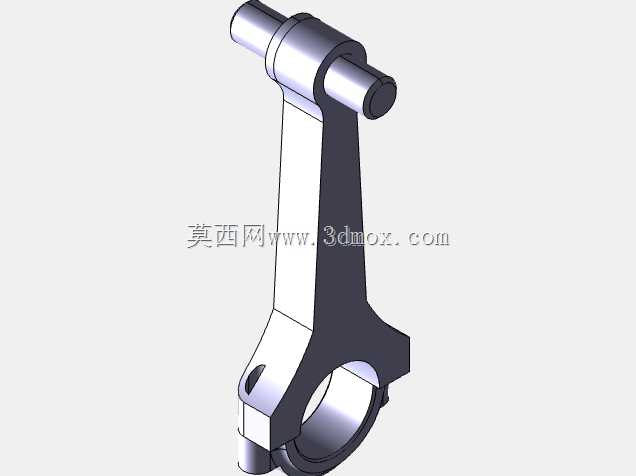

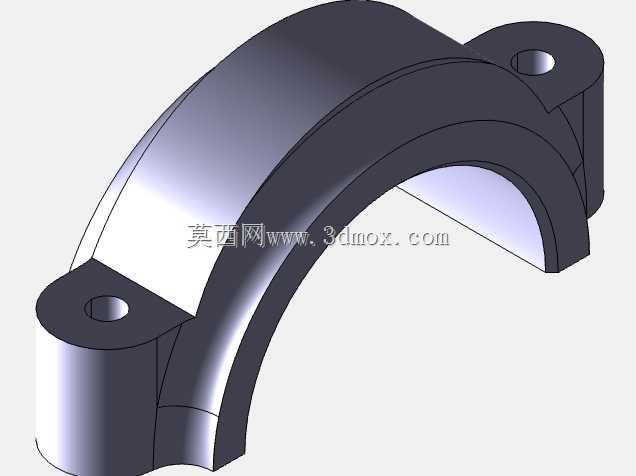

  活塞部分采用平顶式结构设计,裙部预留了足够的导向长度,与气缸体内壁的配合间隙严格控制在热膨胀允许范围内,避免冷态敲缸与热态拉缸的问题,活塞销采用全浮式配合方案,既可以在活塞销座孔内转动,也能在连杆小头衬套内转动,保证磨损均匀分布,延长部件使用寿命。连杆部分采用工字形截面设计,在保证足够结构强度与刚度的前提下,尽可能降低往复运动部分的质量,减少高速运转时的惯性载荷,连杆大头采用剖分式结构,通过连杆螺栓与曲轴连杆轴颈实现可靠连接,轴瓦表面预留了润滑油槽,与缸体内设置的主油道连通,压力润滑油可以持续输送到各转动摩擦面,形成稳定的油膜,降低运动过程中的摩擦损耗。

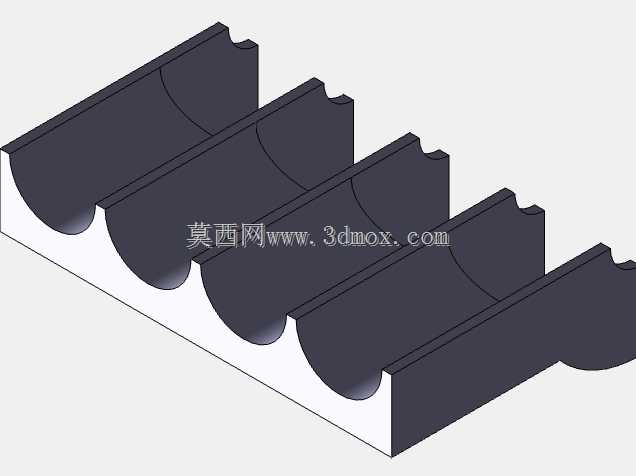

  气缸体部分采用整体式龙门结构,四个气缸孔沿直列方向等距排布,缸孔内壁的加工精度直接影响活塞环的密封效果,设计时在缸体侧壁预留了冷却水套的布置空间,能够在工作过程中持续带走燃烧产生的多余热量,保证各运动部件始终处于合理的工作温度区间。从安装边界来看,整个曲柄活塞组的轴向安装基准为缸体后端的曲轴止推面,曲轴轴向窜动量控制在合理的工程公差范围内,避免运转过程中出现轴向窜动导致的异响与磨损;径向安装时需要保证各主轴颈的同轴度公差,避免曲轴运转时出现附加弯曲应力,导致疲劳断裂风险。在实际装配过程中,需要严格按照工艺要求控制连杆螺栓的拧紧力矩与拧紧顺序,采用转角法拧紧保证螺栓预紧力的一致性,避免出现连杆大头结合面错位导致的轴瓦偏磨问题。

  活塞环的开口位置需要按照工艺要求相互错开,避免开口对齐导致的气缸漏气、机油上窜问题。这套结构在设计时充分考虑了维修拆装的便利性,各配合部件的定位基准清晰,不需要复杂的专用工装即可完成拆解与复装,同时各易损件的尺寸符合通用内燃机的配件互换标准,后期维护成本较低。在动力输出特性上,这套四缸曲柄活塞结构的输出扭矩平顺性优于单缸、双缸结构,振动水平更低,能够适配更高的额定运转转速,广泛应用于小排量乘用车、小型工程机械、通用发电机组等设备的动力单元。设计过程中对各运动部件的质量进行了严格的配重平衡,曲轴整体经过动平衡校正,剩余不平衡量控制在允许范围内,保证高速运转时的稳定性,减少对整机支撑结构的冲击载荷。各润滑油路的开孔位置经过反复校核,保证发动机启动后数秒内即可建立足够的机油压力,将润滑油输送到所有需要润滑的摩擦副表面,避免冷启动阶段的干摩擦损伤。气缸体与曲轴、活塞的配合尺寸链经过严格计算,累计公差控制在设计允许范围内,保证装配后各部件的运动不会出现干涉,同时活塞到达上止点时的余隙高度符合设计要求,保证发动机的压缩比达到设计值,确保燃烧效率处于最优区间。
