阀类配套用旅行式支撑固定支架结构

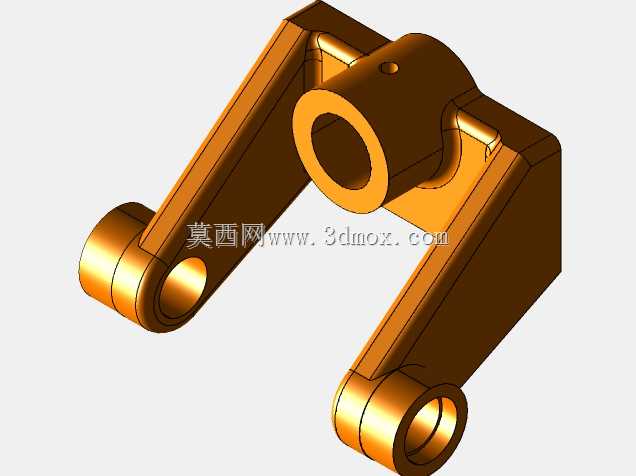

　　在工业流体控制管路系统的阀组集成布局场景中，这类支撑支架是阀块安装固定环节的核心配套构件，主要承担阀块本体与安装基面之间的连接承载、位置校准以及运行过程中的抗形变作用，尤其适配需要在不同工位间临时移位、或者多管路交汇区域的阀块安装需求，避免阀块直接与基面接触带来的管路应力集中、安装面磨损以及振动传导问题。从结构设计逻辑来看，该支架采用双侧斜向支撑臂搭配中部承托基座的整体构型，两侧的带孔铰接耳座并非用于常规的螺栓硬连接，而是预留了铰接安装的调整余量，能够适配安装基面存在小幅角度偏差的现场工况，减少安装过程中的强制对位带来的结构内应力。

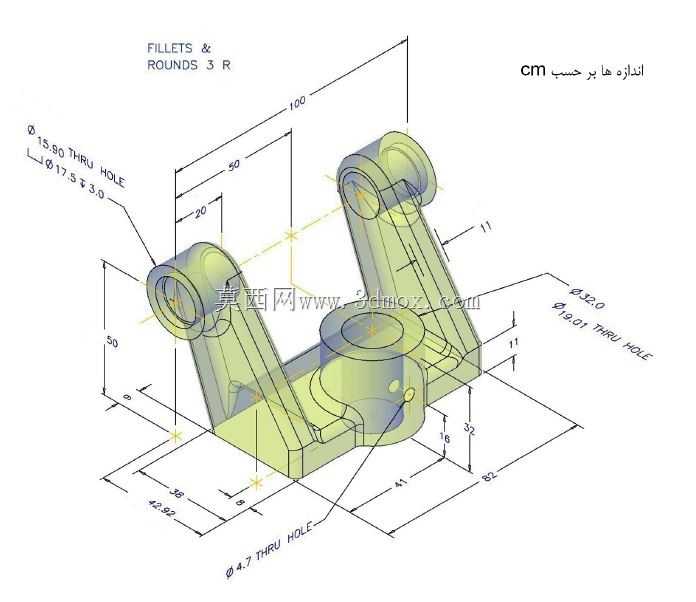

　　中部的承托区域设置了多级安装孔位，其中直径19.01的贯通孔用于穿装阀块的定位销轴，直径32的沉台结构用于贴合阀块底部的定位凸台，保证阀块安装后的同轴度偏差控制在机械安装允许的公差范围内，底部直径4.7的贯通小孔则用于穿装防松定位销，避免设备运行过程中支架与阀块之间出现相对窜动。外形尺寸方面，支架整体的横向安装边界为82mm，纵向总高度为50mm，双侧支撑臂的外侧间距为100mm，安装基面的贴合面总长度为42.82mm，所有安装孔位的中心距都严格匹配常规通径阀块的安装孔距标准，其中靠近前侧的安装孔距侧边距离为8mm，中部承托基座的高度方向定位尺寸为16mm，耳座中心相对于安装基面的高度为32mm，这些尺寸参数都经过现场安装工况的适配验证，能够直接匹配市面上多数同规格阀块的安装接口，不需要额外进行安装面的二次加工。

　　细节设计上，支架所有的棱边位置都设置了R3的圆角过渡，一方面是避免加工和安装过程中尖锐棱边划伤操作人员或者管路外层防护层，另一方面能够减少应力集中点，提升支架在长期承受阀块重量以及管路振动工况下的结构疲劳强度，所有孔位的边缘都做了0.5mm的倒角处理，方便安装过程中销轴和螺栓的顺利导入，降低装配难度。从实际使用场景来看，这类支架不仅可以用于固定安装的阀组支撑，还因为其双侧耳座的铰接设计，能够配合快拆销轴实现阀块的快速翻转维护，不需要完全拆卸所有管路连接就可以对阀块底部的密封件进行检查更换，大幅缩短设备运维的停机时间。

　　在管路布局较为紧凑的阀岛集成区域，该支架的斜向支撑臂结构预留了足够的管路走管空间，不会与侧面接入的液压或者气动管路产生干涉，支架底部的安装面采用全平面铣平处理，平面度公差控制在0.02mm以内，保证安装后不会因为基面贴合不严出现受力不均的问题。设计过程中针对支架的受力情况做了简化的力学校核，双侧斜臂的厚度设置为11mm，能够承受不低于5倍阀块自重的静载荷，同时在设备运行产生的10-50Hz振动频率区间内不会出现共振现象，保证阀块上安装的电磁阀、传感器等精密元件不会因为支架振动出现工作异常。孔位的公差设计上，用于定位的贯通孔采用H7公差等级，与销轴的配合为间隙配合，既保证安装拆卸的便利性，又不会因为间隙过大导致阀块安装后出现晃动，安装固定用的螺栓孔则采用略大于螺栓直径的光孔设计，预留1mm的安装调整余量，方便现场安装时的位置微调。
