双法兰连接90度弯管结构设计

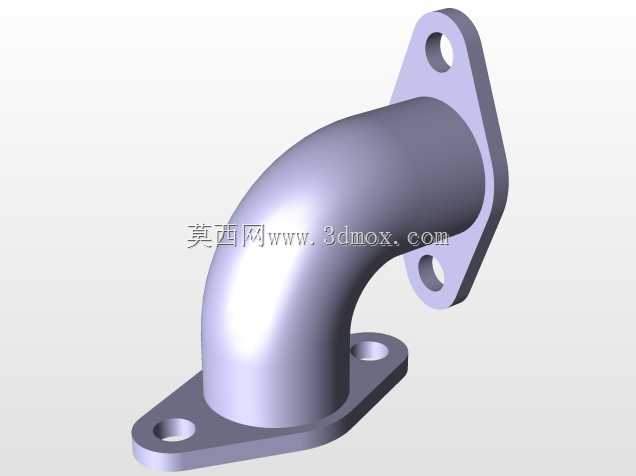

　　在流体输送管路系统的布局过程中，经常会遇到管路需要转向避让周边设备、改变介质输送方向的场景，这类双法兰式90度弯头管就是管路转向环节的核心连接构件，和普通焊接式弯头不同，法兰连接的结构形式不需要现场施焊，在设备维护、管路拆装频繁的工况下优势十分明显，比如化工生产车间的工艺管线、小型动力单元的液压油路、冷却系统的循环水管路，都能看到这类构件的应用。从实际使用场景来看，这类弯头的适用压力区间多集中在中低压管路，两端的法兰盘采用了菱形带安装孔的结构，和常规圆形法兰相比，菱形法兰的结构更紧凑，在安装空间局促的位置，不需要预留整圈螺栓的操作空间，只需要对应两个安装孔位完成紧固即可，大幅降低了狭小空间内的安装难度。

　　设计这类弯管结构的时候，首先要确定的是管路的通径参数，弯管部分的内径直接决定了介质的通流能力，管壁厚度则需要根据管路的额定工作压力、输送介质的腐蚀特性来选取，避免长期使用过程中出现管壁磨损、承压不足导致的泄漏问题。弯管的弯曲半径是设计中的核心参数，弯曲半径过小会导致介质流经转向位置时产生过大的局部阻力，造成不必要的压力损失，甚至在输送含固体颗粒的介质时，会在弯管外侧形成严重的冲蚀磨损，缩短构件的使用寿命；弯曲半径过大则会占用过多的安装空间，不利于整体管路的紧凑布局，因此设计时需要结合安装边界的尺寸限制，在阻力损失和空间占用之间找到平衡。

　　两端法兰的安装面需要保证足够的平面度，安装时配合密封垫片才能实现可靠的密封效果，法兰上的安装孔位置度需要严格控制，避免现场安装时出现孔位错位、无法对接的问题，两个法兰端面的相对角度也需要根据实际管路的对接方向确定，这款弯头的两端法兰分别处于垂直的两个平面上，刚好实现90度的管路转向，适配正交方向的管路对接需求。从安装边界来看，这类弯管的整体外轮廓尺寸需要提前和周边的构件做干涉检查，弯管的弯曲段外侧是轮廓突出最多的位置，在整体设备布局时需要预留足够的安装间隙，避免和相邻的管路、结构件产生碰撞；法兰端的安装孔中心距需要和对接管路的法兰孔位完全匹配，紧固螺栓的长度需要根据法兰厚度、垫片厚度选取合适的规格，保证紧固后密封面的压力均匀分布。在实际选型应用中，这类弯管的材质选择也需要结合输送介质的特性，输送普通冷却水、常温空气时可以选用常规的碳钢材质做表面防锈处理，输送腐蚀性化工介质则需要选用不锈钢或者工程塑料材质，不同材质的弯管承压能力、耐温范围都有差异，选型时需要和管路系统的整体参数匹配。另外，弯管内壁的过渡圆角处理也十分重要，转弯位置的内壁要保证光滑过渡，避免出现台阶、锐角，减少介质流动时的湍流现象，降低管路运行过程中的振动和噪音，对于输送高粘度介质的管路，光滑的内壁还能减少介质残留，避免管路堵塞的风险。

　　很多刚接触管路设计的工程师容易忽略法兰密封面的粗糙度要求，实际上密封面的粗糙度直接影响垫片的密封效果，粗糙度过大容易造成密封面泄漏，粗糙度过小则会导致垫片和密封面之间的摩擦力不足，受压后容易出现垫片移位的问题，设计时需要根据选用的垫片类型确定合理的粗糙度范围。在三维建模过程中，这类弯管的建模需要先绘制两端法兰的轮廓草图，确定安装孔的位置，再通过扫描特征生成中间的弯曲管段，最后对连接位置做圆角过渡处理，建模时需要注意管壁厚度的均匀性，避免出现局部壁厚过薄的问题，影响构件的结构强度。完成建模后还需要对模型做质量属性分析，估算构件的整体重量，为管路的支撑结构设计提供载荷参考，避免管路长期运行过程中因为自重过大导致法兰连接处受力变形，出现密封失效的问题。
