工业管路连接用铰接关节结构设计

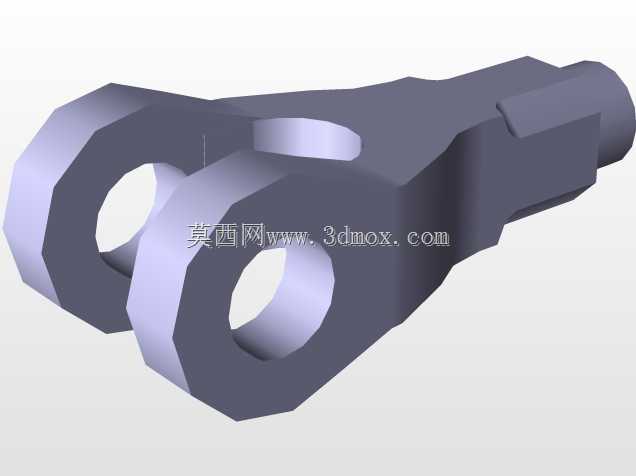

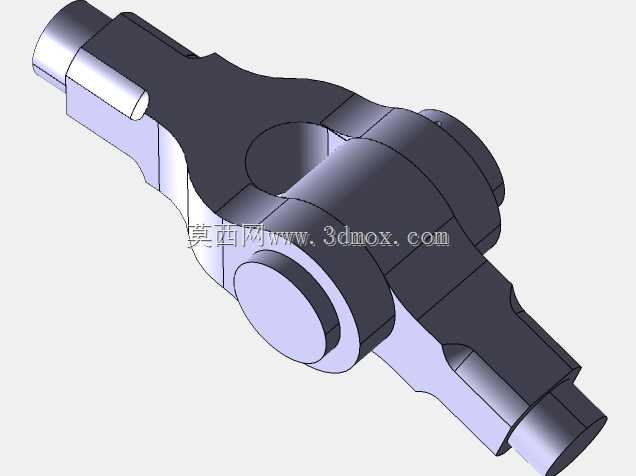

这类铰接关节结构，多应用在需要小角度摆动补偿的工业管路系统、阀门执行机构联动部位，以及轻载传动的连杆组件中，核心作用是在两个存在相对角度偏移的连接端之间，传递轴向载荷的同时，允许连接端在一定角度范围内自由摆动，避免硬连接状态下管路应力集中、连杆卡滞的问题。从结构组成来看，整个部件由指节、叉端、眼端和圆柱销四个核心零件装配而成，叉端采用对称开叉的结构形式，两个叉臂上加工有同轴的销孔，装配时眼端嵌入叉端的开叉间隙内，通过圆柱销贯穿叉臂与眼端的销孔实现铰接，指节部分则分别设置在叉端与眼端的外侧，用于和外部管路、连杆端头完成对接。

设计过程中首先要考虑的是铰接副的转动灵活性，销孔与圆柱销的配合间隙需要控制在合理范围，间隙过小会导致转动阻力过大，在温度变化、零件出现微小形变时出现卡滞，间隙过大则会导致连接位置存在旷量，传动过程中产生冲击与异响，长期运行下会加速销孔与销轴的磨损。叉端的两个叉臂需要保证足够的结构刚度，在承受额定轴向拉压载荷时不会出现叉臂外张变形，因此叉臂与主体衔接的位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，同时叉臂的厚度根据载荷等级做了匹配设计，在满足强度要求的前提下尽可能减少不必要的材料冗余，控制整体部件的重量。

眼端的铰接孔位置做了加厚凸台设计，凸台的外径略大于眼端主体的外径，一方面可以增加销孔的接触长度，提升铰接副的承载能力，让销轴的受力更加均匀，减少销轴的弯曲变形风险，另一方面凸台端面可以和叉臂内侧形成贴合限位，避免装配后眼端在销轴轴向方向出现窜动。指节部分的对接结构根据实际应用场景做了适配，两端的对接轴采用等径设计，对接部位的长度预留了足够的安装空间，可以适配标准的管接头、连杆衬套等标准连接件，安装时不需要额外对对接部位进行二次加工，降低现场装配的工作量。

从安装边界来看，整个关节的最大外轮廓出现在中间铰接凸台位置，安装时需要在铰接部位预留足够的摆动空间，避免部件摆动过程中与周边的管路、结构件发生干涉，两端对接轴的同轴度在自由状态下控制在合理公差范围内，当两端连接部件存在角度偏差时，铰接结构可以自动补偿角度偏差，最大补偿角度根据销孔与眼端的间隙、叉端的开叉间隙确定，常规工况下可以满足±5°范围内的角度补偿需求。实际应用中，这类关节结构常配套在流体管路的柔性连接段、阀门的远程操作连杆机构、小型设备的舱门铰接部位，相比一体式的硬连接结构，能够有效吸收安装过程中的位置误差，抵消设备运行过程中产生的振动传递，延长整个连接系统的使用寿命。

建模过程中对各个装配零件的配合面做了公差匹配设计，销轴的两端设置有卡簧槽，可以通过轴用卡簧对销轴进行轴向限位，避免设备运行过程中销轴脱出导致连接失效，叉端与眼端的所有棱边都做了倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能够减少棱边位置的应力集中，提升零件的抗疲劳性能。在载荷传递路径上，外部载荷从一端指节传入后，经过主体结构传递到铰接部位，通过圆柱销将载荷传递到另一端的主体结构，最终从另一端指节传出，整个传力路径尽可能做了平顺化处理，避免出现突兀的截面变化导致的应力集中，保证部件在额定载荷下长期运行不会出现结构损坏。
