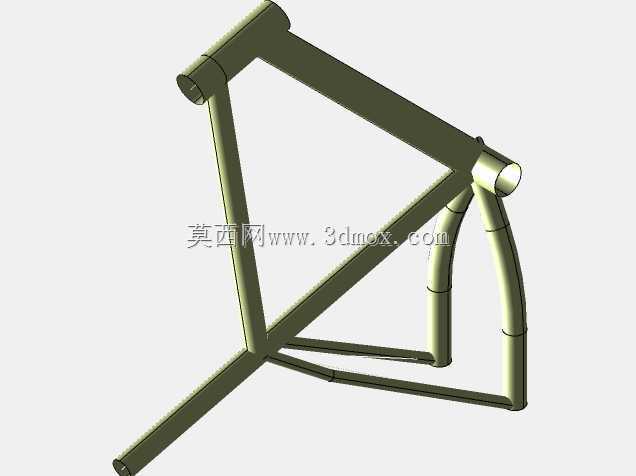

自行车三角管材焊接车架底盘结构

　　日常通勤、运动骑行场景下的自行车核心承载结构，车架底盘作为整车的受力基准，直接决定骑行过程中的载荷传递效率、转向响应精度以及长期使用的结构可靠性。这套三角构型的管材车架，在设计阶段优先匹配城市通勤、短途休闲骑行的载荷需求，没有过度追求竞速级的轻量化冗余，而是在管壁厚度、管材衔接角度上做了平衡，兼顾日常使用的抗冲击性与踩踏发力的刚性反馈。从结构受力逻辑来看，上管、下管与座管形成的主三角腔体，是承接骑行者体重、路面颠簸冲击力的核心区域，下管向后延伸衔接后叉的弯管结构，专门预留了后轮安装的同轴度基准，后上叉与后下叉的弧形过渡，一方面可以抵消后轮碾过坑洼路面时传递上来的竖向振动，避免刚性连接导致的管材焊缝应力集中，另一方面也给后轮变速组件、

　　刹车安装座留出了足够的装配空间，不会出现零部件干涉的问题。头管位置的加粗管径设计，是为了匹配前叉舵管的装配公差，内部预留的碗组安装位严格按照通用民用自行车的尺寸标准做了限位，转向时的轴承转动间隙可以通过碗组压盖灵活调整，不会出现转向卡滞或者旷量过大的问题。五通位置作为整车踩踏发力的核心节点，管材交汇处做了加厚的焊接补强，左右曲柄安装的中轴孔同轴度公差控制在行业通用标准范围内，避免骑行过程中出现曲柄偏摆、链条掉链的问题。后叉末端的开口槽结构，是专门为后轮轴快拆结构设计的安装位，槽口的宽度匹配标准山地车、通勤车的后轮轴直径，安装后轮时可以直接将轮轴卡入槽内，调整好链条张紧度之后锁紧轴钉即可，不需要额外做扩孔或者打磨调整。

　　座管位置的内径尺寸匹配通用口径的座杆，插入深度预留了足够的调节行程，可以适配不同身高的骑行者调整坐姿，座管夹的安装位在管材上端做了开槽处理，锁紧时可以均匀收紧管材内壁，抱紧座杆不会出现骑行过程中座杆下滑的问题。整套车架的管材弯折角度，是经过多次受力仿真验证后确定的，主三角的倾斜角度既可以让骑行者保持相对舒适的直立坐姿，减少长途骑行时的腰部压力，又能在爬坡发力时让腿部力量顺畅传递到脚踏，不会因为车架角度过于直立导致发力卸力。管材之间的焊接衔接位置，都做了圆弧过渡的焊缝设计，避免直角焊缝带来的应力集中问题，长期承受交变载荷的情况下，焊缝位置不容易出现疲劳开裂的问题。在实际装配适配性上，

　　这款车架底盘可以兼容市面上绝大多数民用级别的自行车零部件，前叉、轮组、传动组件、刹车组件都不需要做定制修改，直接按照通用装配流程即可完成整车组装，适合中小自行车厂做批量量产，也适合个人改装爱好者作为DIY组装的基础车架使用。车架的整体外廓尺寸严格符合民用自行车的通行标准，不会出现宽度超规无法通过非机动车道隔离桩的问题，整车组装完成后的重心位置控制在前后轮轴的中间区域，推行或者骑行时的平衡感更好，新手骑行时也不容易出现重心偏倒的问题。
