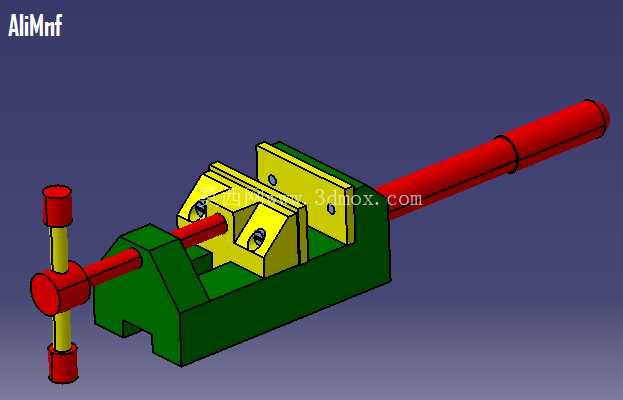

卡蒂亚结构台虎钳夹紧工装设计

在钳工实训、小型零件机加工、装配维修等作业场景中，台虎钳是工位上不可或缺的基础装夹部件，这款手动螺杆式台虎钳的结构设计，完全围绕小尺寸工件的稳定夹持需求展开，没有冗余的功能叠加，所有结构都服务于装夹可靠性与操作便捷性两个核心目标。从实际使用的边界来看，这类台虎钳通常安装在钳工工作台的台面上，底座预留的安装槽位可配合T型螺栓完成固定，安装时需要保证钳口工作面与工作台边缘留出足够的操作空间，避免长工件装夹时与台体发生干涉，整体安装 footprint 控制在适配常规小型钳工台的尺寸范围内，不会占用过多工位面积。

结构设计上，这款台虎钳采用了经典的螺杆传动夹紧方案，长操作杆提供了足够的力臂，操作人员无需借助额外加力杆就能输出足够的夹紧力，应对有色金属、小型钢件的锯削、锉削、钻孔、攻丝等常规钳工工序完全足够；活动钳身与固定钳身的配合导轨采用了一体式铸造成型的导向结构，导向间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，又能避免夹紧时出现钳口上翘、夹持偏斜的问题，钳口部位设计了可更换的齿面钳口板，通过内六角螺钉固定在钳身上，长期使用磨损后可以快速更换，不需要整体报废钳体，有效降低了长期使用的维护成本。

从功能特性来看，这款台虎钳的夹紧行程覆盖了小型零件的常规装夹尺寸范围，钳口张开量可以满足大多数小尺寸机加工件、装配组件的夹持需求，钳身的导向结构做了加宽处理，相比微型台虎钳拥有更好的抗扭转性能，在承受侧向的锉削力、锯削冲击力时，不会出现钳身偏转、夹持松动的情况；传动螺杆采用了梯形螺纹设计，相比普通三角螺纹拥有更好的自锁性能，夹紧后不会因为加工过程中的振动出现松脱，同时梯形螺纹的耐磨性更好，长期反复开合使用也不会过快出现螺纹间隙过大的问题。

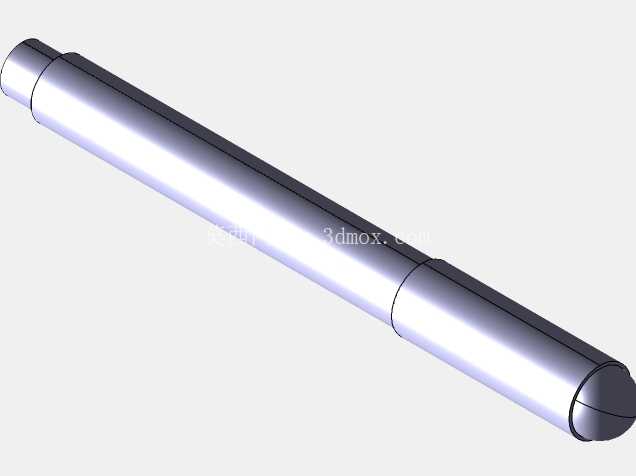

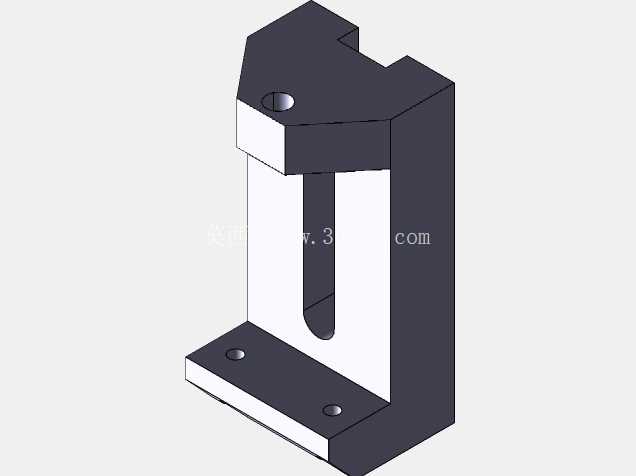

设计思路上，这款台虎钳完全遵循了工装夹具设计的实用原则，没有为了外观增加不必要的曲面结构，所有外部轮廓都以加工便利性、结构强度为核心考量：固定钳身作为主要承力部件，壁厚做了均匀化设计，既保证足够的结构刚度，承受夹紧力和加工冲击力时不会出现明显形变，又不会因为壁厚过大造成材料浪费；活动钳身与螺杆的连接部位设计了防脱结构，避免螺杆旋出行程极限时活动钳身脱落；操作杆与螺杆的连接采用了通孔穿装结构，操作杆可以在孔内滑动，操作人员可以根据需要调整力臂长度，在需要大夹紧力时将操作杆移到端部增大力臂，快速开合时则可以握持操作杆中部提升操作效率。

在实际应用场景中，这类台虎钳除了常规钳工工位使用外，也可以配套在小型钻床、轻型铣床的工作台上作为辅助装夹工具，用来固定小型异型工件，弥补机床自带平口钳装夹范围的不足；安装时需要注意固定钳身的钳口工作面需要与工作台进给方向保持平行或垂直，避免装夹后工件基准偏斜，影响加工精度；日常使用中，需要定期在导向导轨、传动螺杆部位添加润滑脂，减少滑动部位和螺纹副的磨损，延长整体使用寿命，钳口板的齿面如果出现磨平、崩齿的情况要及时更换，避免装夹时工件打滑，引发操作安全问题。

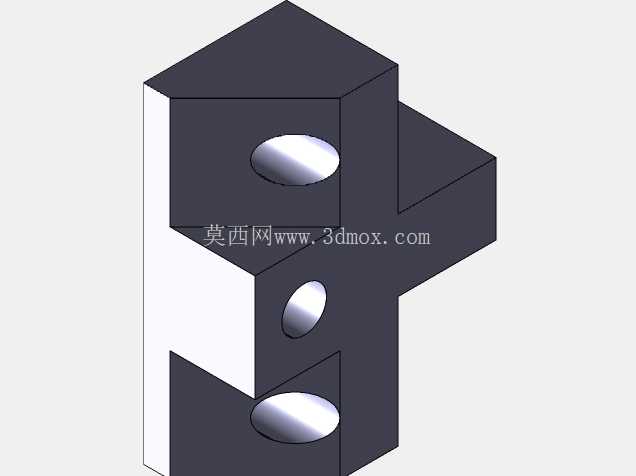

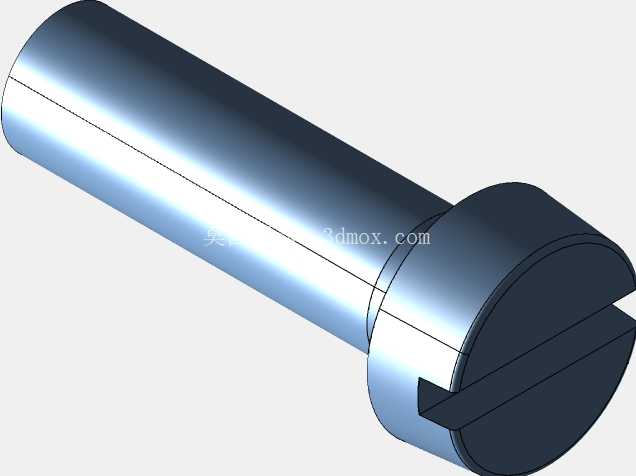

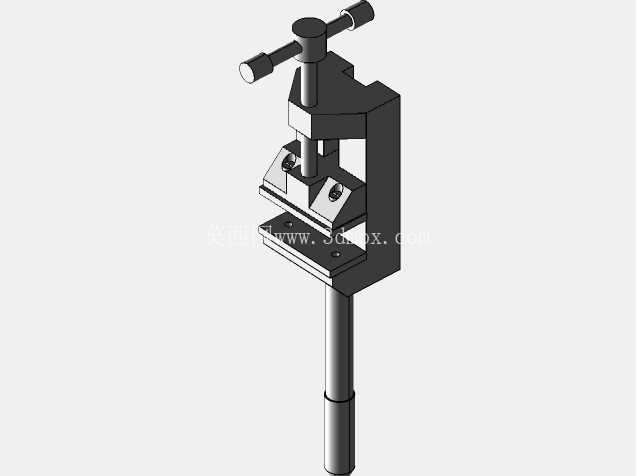

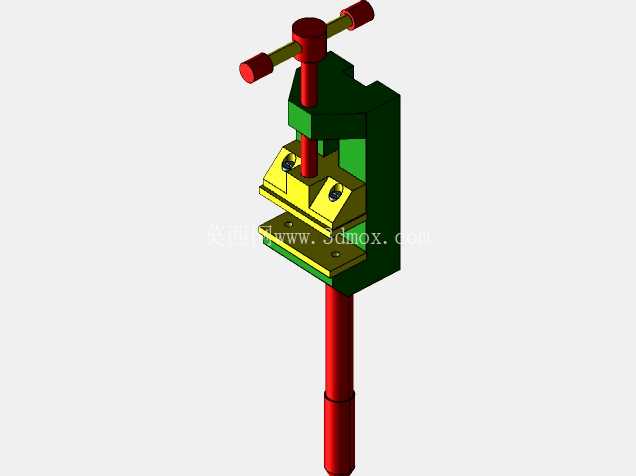

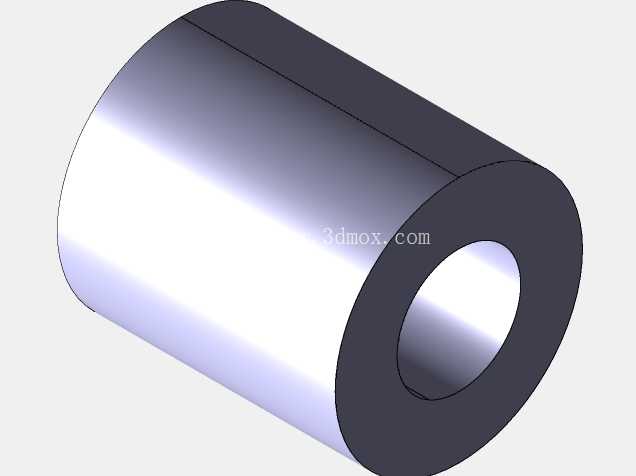

从三维建模的角度来看，这款台虎钳的模型完整还原了所有零部件的装配关系，包括固定钳身、活动钳身、传动螺杆、操作杆、钳口板、连接紧固件等所有部件的配合尺寸都做了准确还原，没有省略关键的结构细节，既可以作为钳工工装设计的参考案例，也可以用于工装夹具类的教学演示，帮助初学者理解螺杆夹紧机构的工作原理、滑动导向结构的设计要点，以及手动工装的力臂设计、自锁设计的工程逻辑。
