洒水拖地系统

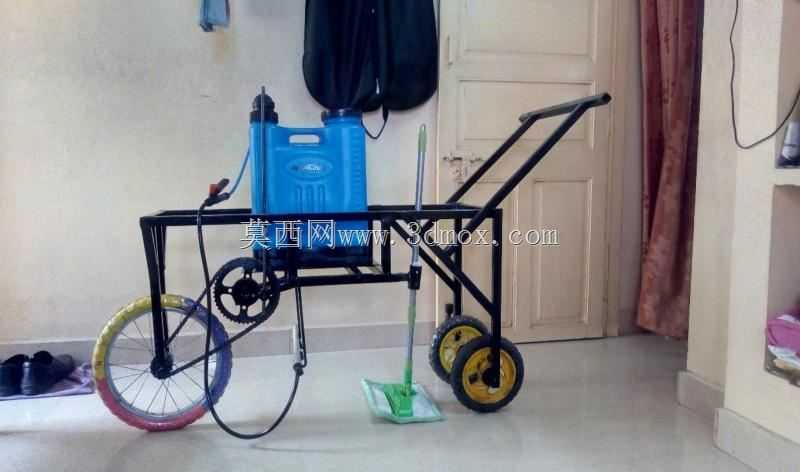

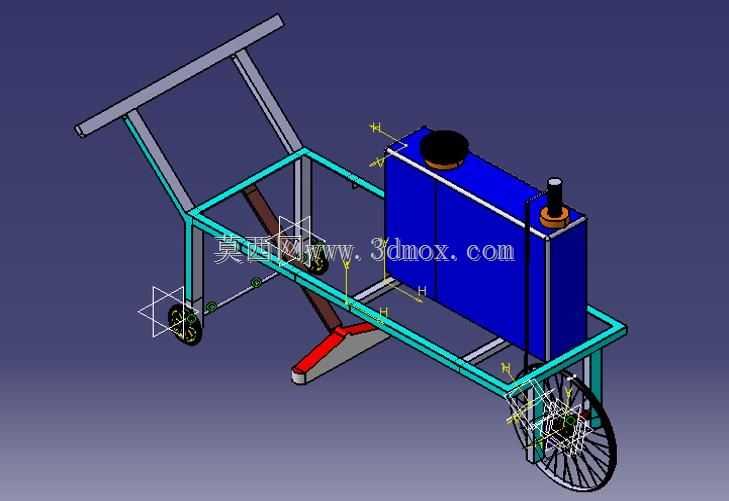

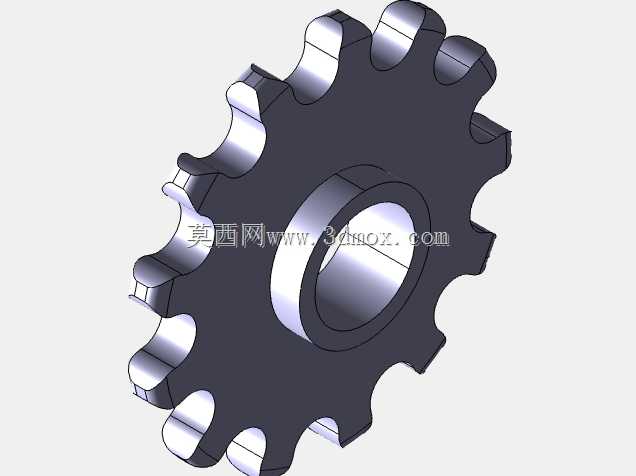

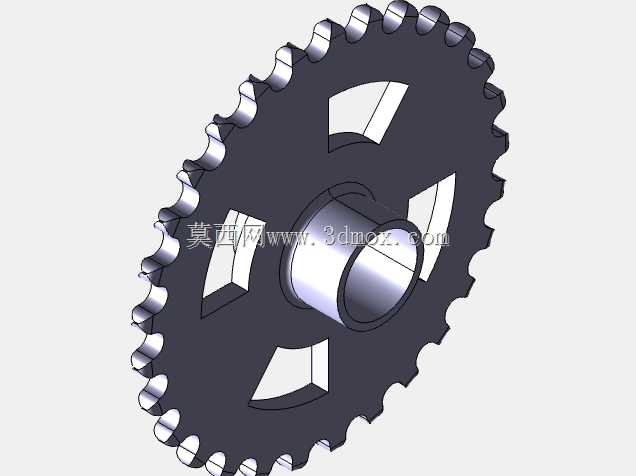

作为大学一个小项目的一部分，我们必须设计和制造一个能够有效利用水的多用途地面卫生系统。我对 Catia V5 软件的深入了解帮助我设计了该系统的 3D 模型。我实现了曲柄滑块机构，以便在给定向前运动时操作背负式喷雾器。为了实现曲柄滑块机构（这是从机械运动学中学到的一个概念），我们必须设计链条和链轮。这考察了我们在传动系统设计方面的知识，从链条的选择、驱动侧总载荷的计算、设计载荷、FOS（安全系数）来确定设计是否安全。这个项目帮助我获得了规划、采购、装配和机械加工方面的广泛知识。注：我已丢失所有零件图和装配图。只剩下这个
