三叶轴承配重式指尖减压把玩件结构

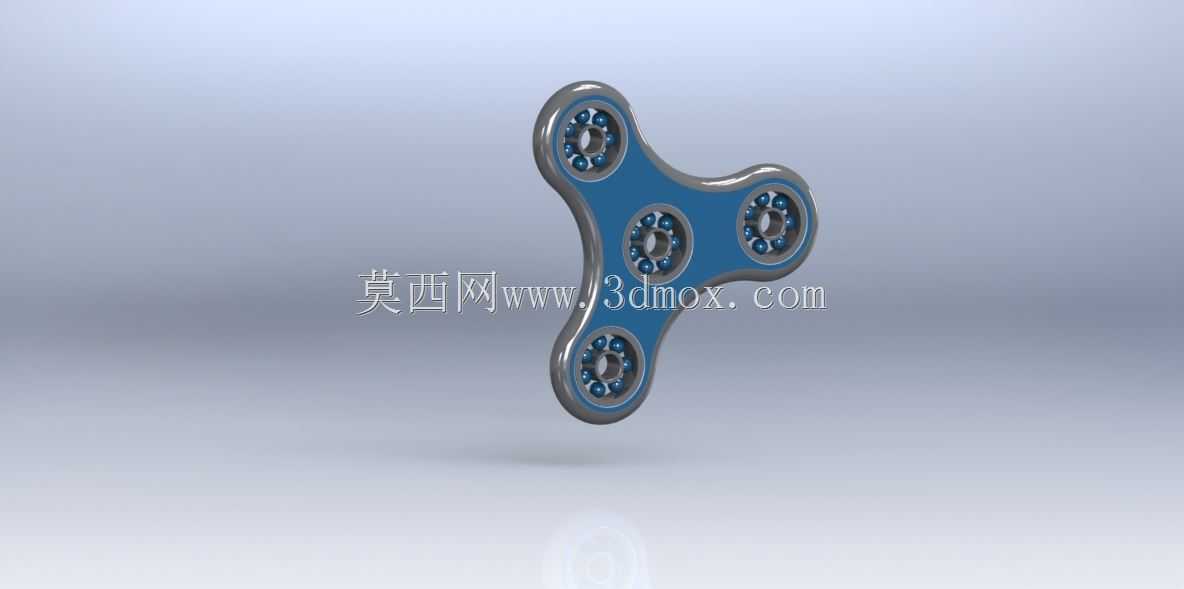

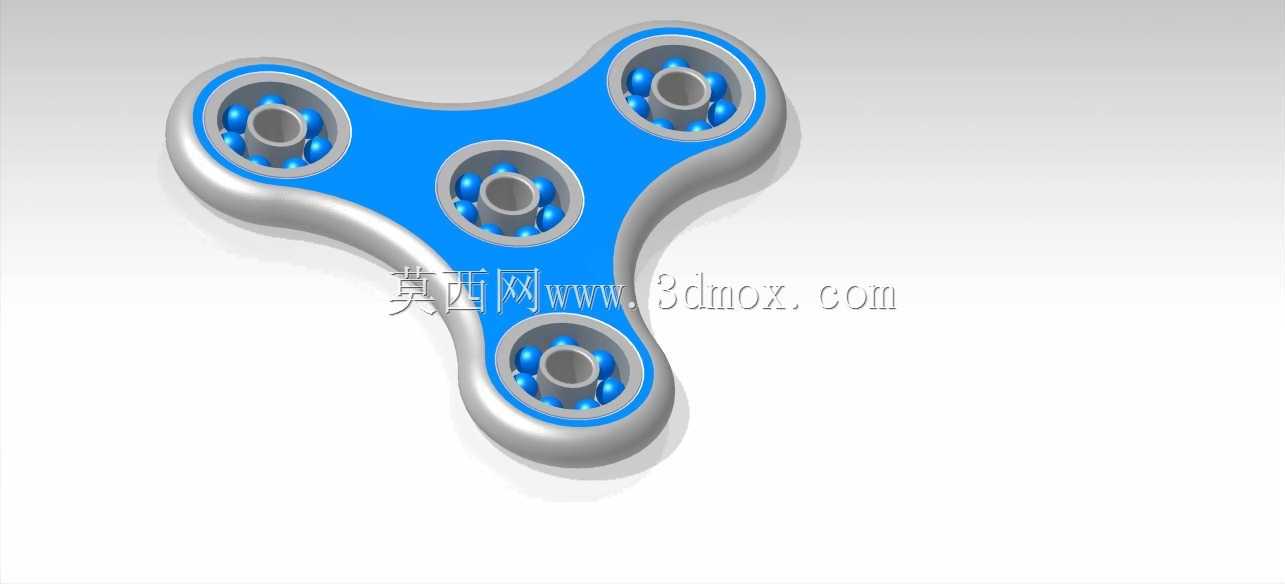

这款三叶式旋转把玩件的结构设计，核心围绕低阻尼长时旋转的使用需求展开，三个配重臂沿中心呈120度均匀分布，从结构力学层面保证旋转过程的动平衡，避免高速转动时出现偏摆、抖动的问题。中心位置预留标准轴承安装位，轴承内圈与手指接触的端面做了圆弧过渡处理，实际捏持时不会硌手，长时间把玩也不会产生明显的压痕，适配不同粗细的手指捏持操作，不需要额外加装指套配件。

从实际应用场景来看，这类结构最初是作为注意力辅助调节的小物件，在需要长时间保持专注的伏案工作、思考场景中，通过手指的简单施力带动结构旋转，能够帮助使用者缓解手部的无意识小动作，辅助集中注意力，后续也逐渐成为机械结构爱好者的把玩藏品，不少从业者会通过调整配重块的重量、轴承的预紧度，来获得更长的旋转时长与更顺滑的转动手感。

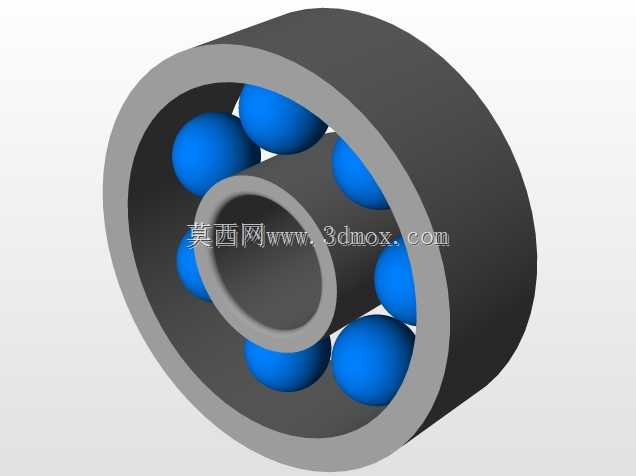

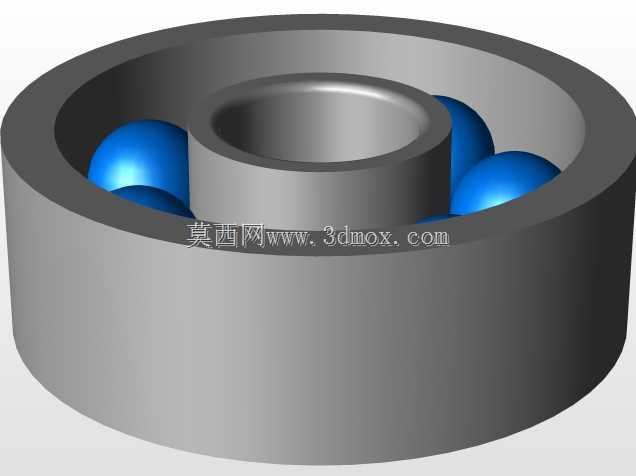

设计过程中首先要确定的是中心轴承的安装边界，常规选用的微型深沟球轴承外径与中心安装座采用过盈配合，配合公差控制在0.01-0.02mm区间，既可以保证轴承外圈与主体结构同步固定，不会在旋转过程中出现外圈跟转的问题，也不会因为过盈量过大导致轴承内圈被挤压变形，增大旋转阻尼。三个配重臂的末端同样嵌入了微型轴承作为配重块，一方面金属轴承的密度远高于主体结构的工程塑料或铝合金材质，能够在不增大整体外形尺寸的前提下提升边缘配重比，利用角动量守恒原理延长旋转时长，另一方面嵌入的轴承外圈可以做自由转动，当把玩件在桌面等平面旋转时，末端轴承接触平面可以形成类似行星轮的转动效果，拓展把玩的玩法。

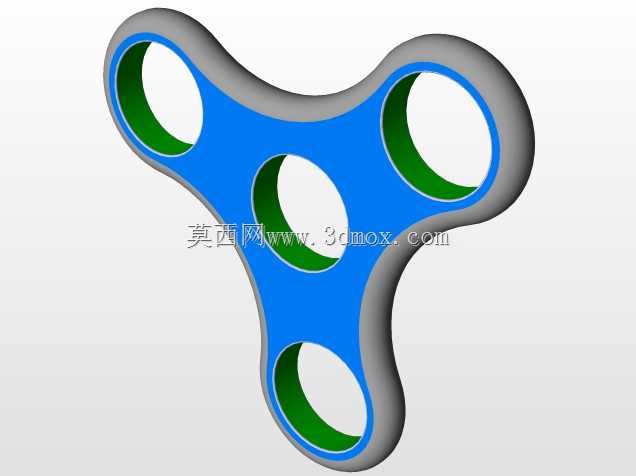

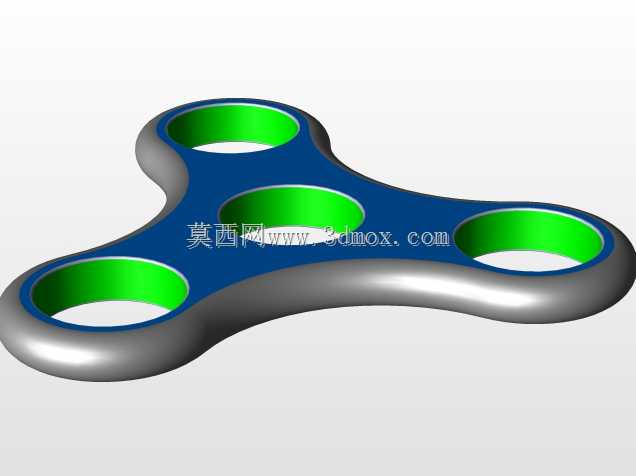

外形尺寸方面，整体旋转直径控制在75mm左右，单臂厚度8mm，中心安装座的厚度比配重臂厚2mm，用来给轴承提供足够的轴向支撑，避免轴承安装后出现轴向窜动。三个臂的轮廓做了大圆角过渡，没有尖锐的棱角，既可以避免旋转过程中剐蹭衣物或者划伤皮肤，也能减少高速旋转时的风阻，降低空气阻力带来的能量损耗。主体结构的材质可选6061铝合金做阳极氧化处理，表面形成致密的氧化层，耐磨不易留划痕，重量适中不会因为过重导致长时间捏持疲劳，也可以选用PC工程塑料做注塑成型，成本更低适合批量生产，配重块统一采用标准微型轴承，不需要单独开模加工配重零件，降低生产的零件种类与装配复杂度。

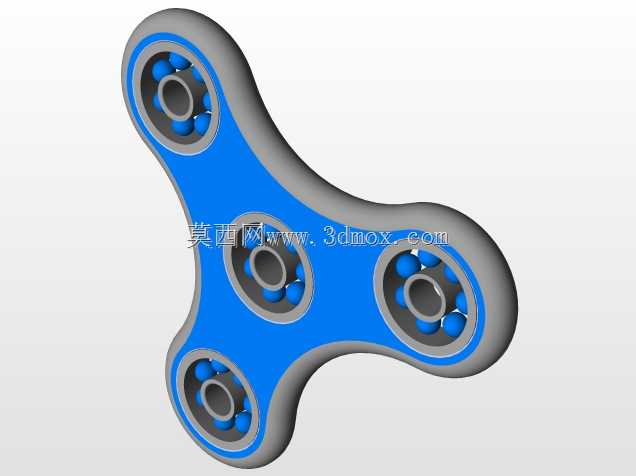

结构装配逻辑非常简单，中心轴承压入中心安装座后，三个末端的配重轴承分别压入三个臂端的安装孔，所有配合位置都不需要额外涂胶固定，依靠过盈配合即可实现可靠连接，后期如果轴承进灰阻尼变大，可以直接用顶针将轴承顶出更换，维护成本极低。旋转时的阻尼主要来自轴承自身的滚动摩擦，设计时不需要额外添加润滑脂，依靠轴承自带的润滑脂即可满足长时间顺滑旋转的需求，避免润滑脂溢出污染表面或者沾附灰尘。

在结构验证阶段，需要重点做动平衡测试，将组装完成的把玩件放在高精度平衡架上旋转，观察是否存在某一侧偏重的问题，如果出现偏摆，可以通过微调三个臂端配重轴承的压入深度，或者在臂的非外观面去除少量材料来实现动平衡，保证高速旋转时的稳定性。另外中心轴承的内圈两端面要保证与主体结构的端面平行，捏持时手指的压力垂直作用在轴承内圈上，不会给轴承带来额外的径向载荷，避免旋转过程中出现卡顿。

这类结构虽然体积小巧，但其中涉及到的动平衡设计、公差配合选择、零件标准化选用的思路，和大型旋转设备的转子设计逻辑是相通的，比如三个配重臂的均布设计和三缸发动机的曲轴平衡思路类似，轴承的过盈配合安装要求也和通用机械中轴承座的设计规范一致，对于刚接触结构设计的从业者来说，这类小结构的建模与验证，能够很好地练习旋转类零件的建模方法、公差配合的实际应用，理解动平衡对于旋转结构的重要性，不需要复杂的加工设备就可以做出实物验证设计效果。
