快速锁紧式机加工台用夹钳结构设计

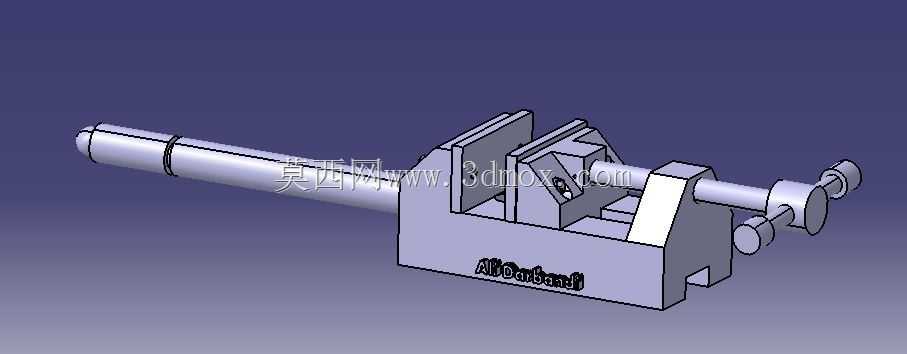

　　在常规机加工、钳工修配、小型零件装配的作业场景里，这类手动夹钳是工作台面最常用的工件固定单元，区别于重型机用虎钳的大夹持力设计，该款夹钳更偏向轻中型工件的快速装夹，适配多品种小批量的加工、检测、装配工位需求，能在不借助额外动力源的前提下，通过手动操作完成工件的定位与锁紧，减少装夹辅助时间，提升工位作业效率。从功能实现逻辑来看，该夹钳采用丝杠进给的夹紧原理，长行程的光杆配合传动丝杠，可实现较大范围的夹持开度调节，能适配不同宽度尺寸的工件装夹需求，固定钳身与活动钳口的贴合面做了平面度处理，保证夹持时工件的定位基准面与钳口贴合紧密，避免装夹过程中出现工件翘起、偏移的问题，钳口部位预留了可更换钳口板的安装位置，作业人员可根据被夹持工件的材质、表面防护需求，更换光面、齿面或者软质钳口板，防止夹伤工件已加工表面。

　　从结构设计思路上，整体采用一体式铸造型的钳身基体，基体底部设置了与工作台T型槽匹配的安装凸台，安装时可通过T型螺栓将夹钳整体固定在工作台的任意位置，安装边界可根据工位作业需求灵活调整，不需要对工作台面做额外改造；传动丝杠的末端设置了旋转手轮，手轮采用偏心式的摇臂结构，相比直柄手轮，操作时的力臂更长，同等手动力度下能获得更大的夹紧力，同时手轮部位做了防滑处理，即使手上沾有切削液或者油污，也能稳定操作不会打滑。夹钳的活动钳身与丝杠之间采用间隙配合的传动连接，空行程阶段可快速推动活动钳身靠近工件，接近工件表面后再通过旋转手轮施加夹紧力，这种快进与锁紧分离的结构，能大幅缩短大开度调整时的操作时间，尤其适合频繁更换不同尺寸工件的作业场景。

　　在尺寸设计上，钳身整体宽度控制在适配常规工作台安装的范围内，丝杠伸出钳身尾部的长度做了限位设计，避免最大开度时丝杠从钳身螺母中脱出，同时钳身的高度设置兼顾了操作便利性与装夹刚性，既不会因为钳身过高导致装夹时工件重心偏高出现振颤，也不会因为钳身过低导致操作手轮时与工作台面发生干涉。在实际应用中，这类夹钳除了用于普通铣床、钻床的工件装夹，还可用于焊接工位的小型零件定位、装配工位的部件固定、检测工位的工件基准固定，相比气动、液压夹紧装置，不需要外接动力管线，布置灵活，维护成本极低，仅需定期对丝杠、导轨配合面加注润滑脂，即可保证长期使用的传动顺畅。

　　钳身侧面的加强筋结构，在控制整体重量的前提下提升了钳身的刚性，夹紧时不会因为夹持力过大导致钳身张开变形，保证夹持精度的稳定性；活动钳身的导向面采用了宽导向的结构设计，夹紧过程中活动钳身不会出现偏摆，保证钳口的平行度，避免工件装夹时出现角度偏差，影响后续加工或装配的精度。
