汽车前门加强梁总成尺寸控制工装

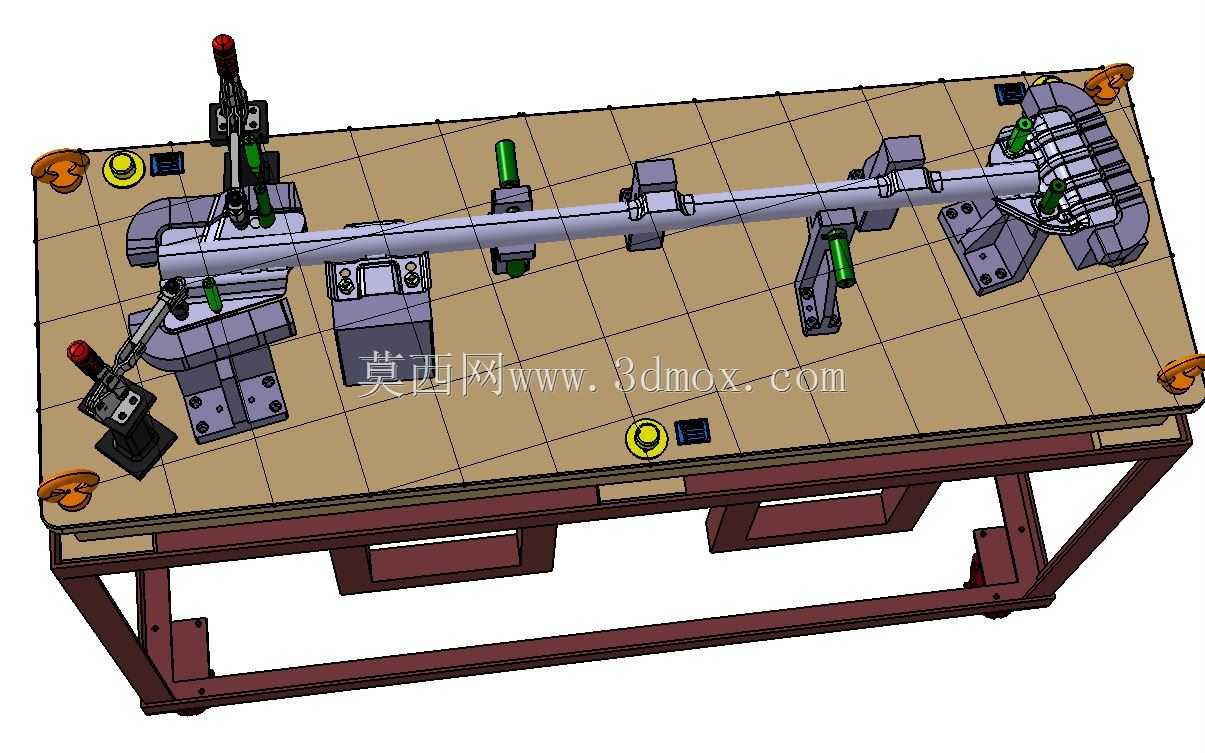

　　这套工装主要应用在汽车白车身焊装环节的前门加强梁总成工序，是焊装线旁用于总成件尺寸校验、装夹定位的专用工艺装备，直接对接前门加强梁与周边钣金件的匹配精度要求，避免总成件尺寸超差流入下一工序导致整车装配时出现前门间隙不均、密封不严、安装孔位错位等问题。从结构布局来看，整套工装以型钢焊接框架作为承载基座，台面采用加厚钢板加工出基准网格与定位孔系，所有定位、夹紧单元的安装基准都统一在台面的三维坐标系内，基座下方设置可调支撑脚，可在安装现场快速调平，抵消地面平整度误差对工装精度的影响。

　　工装的定位逻辑完全遵循前门加强梁的RPS基准点体系，主定位单元采用一面两销的经典定位结构，对应加强梁总成上的两个主定位孔，限制工件的六个自由度，其余辅助定位支撑块分别对应加强梁的型面拐点、安装支脚位置，每个支撑块的型面都通过三坐标打点匹配工件的数模型面，支撑块高度可通过垫片微调，补偿加工误差带来的定位间隙。夹紧单元分布在工件的各个装夹点位，采用快速夹钳搭配压头的结构，压头接触工件的位置都做了聚氨酯包胶处理，避免装夹时在钣金件表面留下压痕，影响后续涂装工序的外观质量；部分靠近焊接位的夹紧臂做了避空设计，给焊枪留出足够的操作空间，不会出现焊枪与工装干涉的情况。

　　工装台面上集成了多个尺寸检测基准位，对应前门加强梁上的安装孔位、型面轮廓度的检测点，操作人员在装夹完成后可直接通过通止规、百分表在这些基准位快速检测关键尺寸，不需要将工件转运到三坐标测量室，大幅提升工序检测效率。从安装边界来看，整套工装的长宽尺寸适配常规焊装工位的占地要求，台面高度符合人体工程学设计，操作人员站立作业时不需要弯腰或抬手即可完成装夹、检测操作，工装的总重量控制在车间常规工位器具的承重范围内，可通过叉车直接转运调整工位位置。

　　设计过程中充分考虑了工装的通用性与维护性，所有定位块、夹紧单元都采用螺栓连接的方式固定在台面上，当车型改款导致加强梁结构小幅调整时，只需要更换对应的定位块、调整夹紧臂位置即可快速适配，不需要重新制作整套工装基座；台面上的基准孔系采用标准孔距设计，后续新增其他车型的同类型工件检测需求时，可直接在现有台面上加装定位单元，拓展工装的使用范围。这套工装的核心作用是在焊装工序后快速锁定前门加强梁总成的尺寸状态，将尺寸偏差控制在工序内，避免不合格件流到总装环节造成批量返工，相比传统的手工划线检测、单件三坐标检测的方式，这套工装的检测效率提升明显，同时装夹定位的一致性更好，能有效降低不同操作人员作业带来的人为误差。工装的所有运动部件都做了防锈处理，夹紧臂的转轴位置加装了润滑衬套，长期使用不会出现卡顿、锈死的情况，适配车间多班次连续生产的使用需求；台面上还设置了工件放置标识与防错结构，如果工件放反或者未放到位，夹紧单元无法完全锁死，能从结构上避免操作人员装夹错误导致的检测误判。
