带铸造加工结构的分体式支撑轴承座

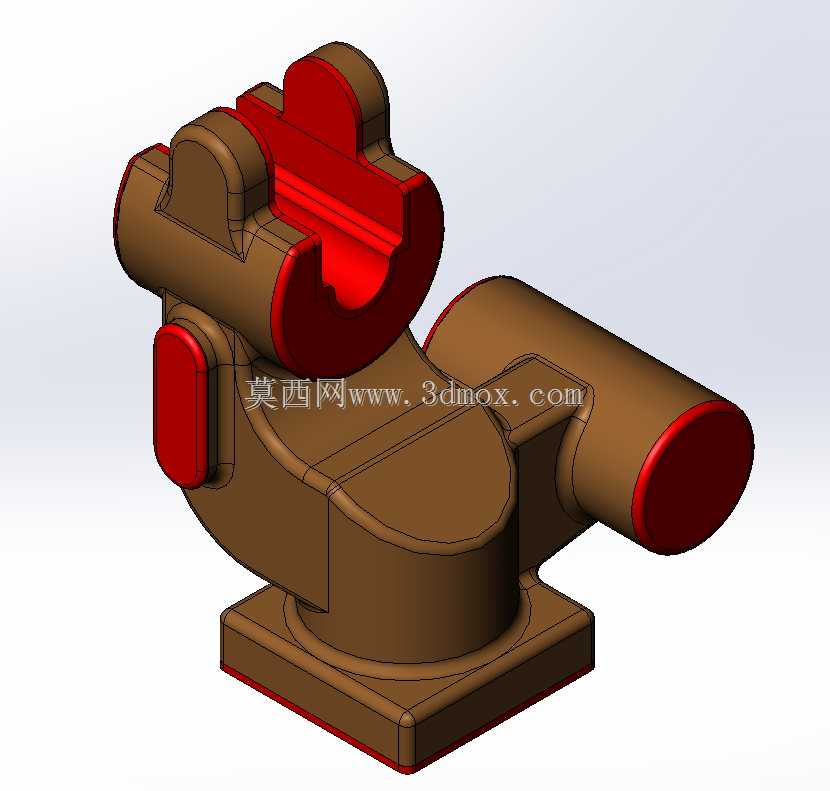

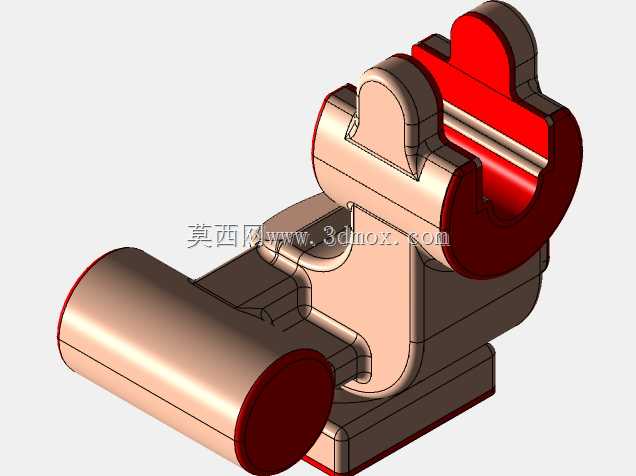

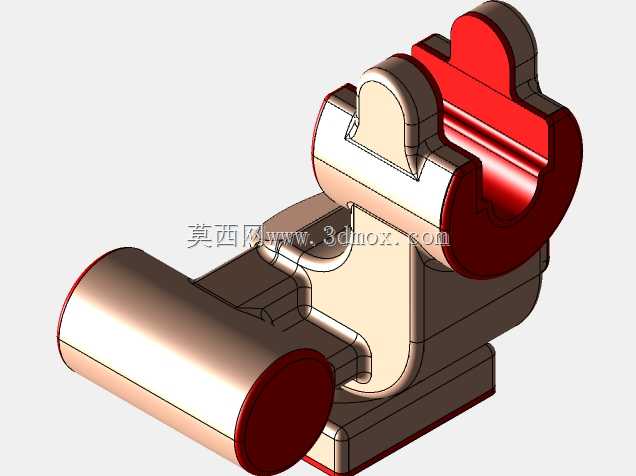

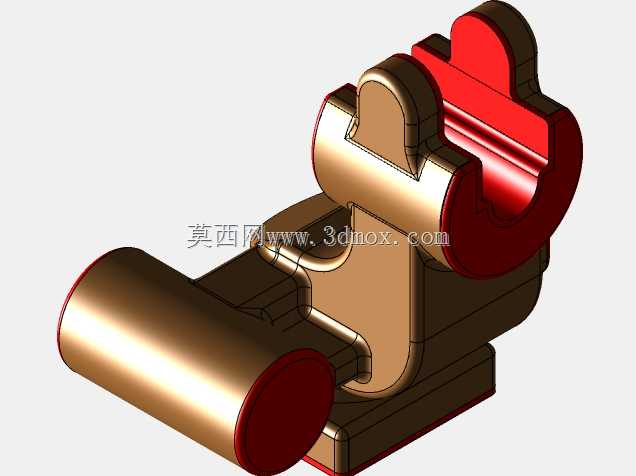

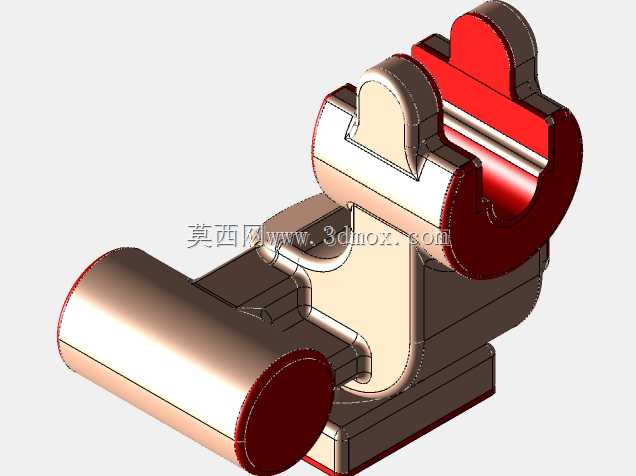

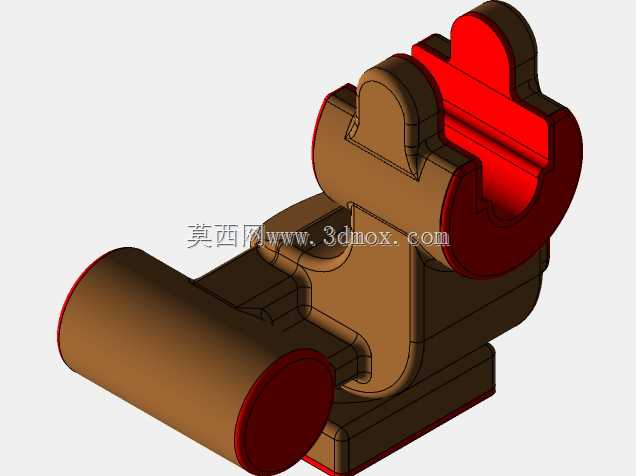

　　这款支撑轴承构件主要适配工业管路阀组、中型传动转轴的支撑定位场景，常见于流体控制设备、中小型动力传输单元的安装工位，承担转轴径向承载、轴向限位以及配套阀块的安装定位功能，区别于标准冲压轴承座，该构件集成了阀块安装的适配接口，无需额外加装转接支架即可直接和对应规格的阀块组件完成装配，能有效减少设备内部的安装层级，降低装配累计误差。从结构设计逻辑来看，构件采用一体化铸造成型后做机加工处理的工艺路线，底部为方形安装基座，基座底面预留精加工安装面，可通过螺栓直接固定在设备安装基面或者型材支架上，基座上方的主体承托结构做了圆弧过渡处理，避免应力集中在转角位置，提升长期承载下的结构强度。

　　主体一侧伸出的圆柱轴套结构为转轴穿装位，内孔预留精加工余量，可根据实际选配的转轴直径做最终镗削加工，轴套端面的红色标识区域为密封件安装位，可适配对应规格的骨架油封，防止润滑脂泄漏同时阻挡外部粉尘进入轴承配合面。主体上方的开口式卡槽结构为阀块安装位，卡槽内侧做了平面精加工处理，和阀块安装面贴合后可通过侧面的锁紧结构完成固定，卡槽的开口尺寸匹配对应规格阀块的安装凸台，无需额外修配即可完成定位，卡槽两侧的凸起结构做了加厚处理，承担阀块工作时产生的侧向载荷，避免长期受力出现形变。另一侧的圆柱凸台结构为辅助定位销安装位，可插入定位销和相邻构件完成精准对位，保证多组件装配时的同轴度要求。

　　从安装边界来看，底部方形基座的安装孔位间距适配常规通用安装支架的孔距标准，不需要重新打孔即可完成替换安装，构件整体的外轮廓尺寸控制在紧凑范围内，在满足承载强度要求的前提下尽可能缩小占用空间，适配设备内部狭窄的安装工位。设计过程中针对铸造工艺做了专门优化，所有转角位置都预留了铸造圆角，避免浇铸时出现冷隔、缺料等缺陷，机加工面和非加工面做了明确的区域划分，非加工面保留铸造表皮即可满足使用要求，仅在转轴配合面、阀块安装面、底部安装基面做精加工处理，在保证装配精度的前提下尽可能减少机加工工作量，降低生产制造成本。

　　实际使用过程中，该构件可同时承担转轴支撑和阀块固定的双重功能，替代传统结构中独立轴承座加转接支架的组合方案，减少装配环节的零件数量，降低设备整体的装配复杂度，同时一体化的结构相比拼接式结构拥有更好的刚性，在承受交变载荷时不容易出现连接松动的问题，适合在中等载荷、转速不高的工业传动工位长期使用，比如小型生产线的动力传输工位、流体控制管路的阀组支撑工位、中小型专用设备的转轴定位工位都能适配。结构上的红色标识区域均为需要做精加工或者装配密封件的关键位置，在建模过程中对这些区域的尺寸公差做了严格约束，配合面的平面度、同轴度公差都满足通用机械零部件的加工精度要求，可直接导出工程图用于生产加工，不需要额外做尺寸调整。
