螺旋千斤顶组件结构设计方案

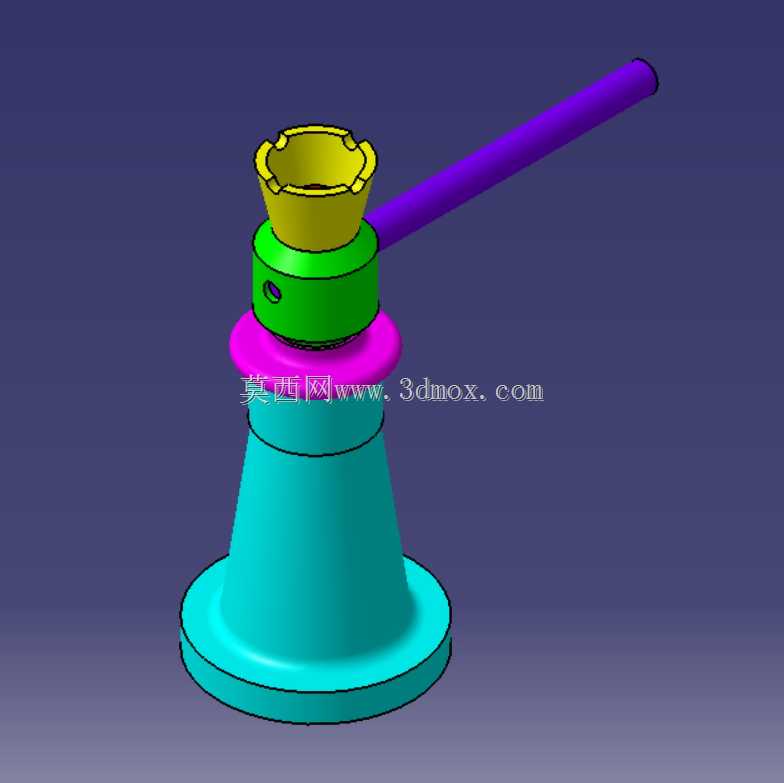

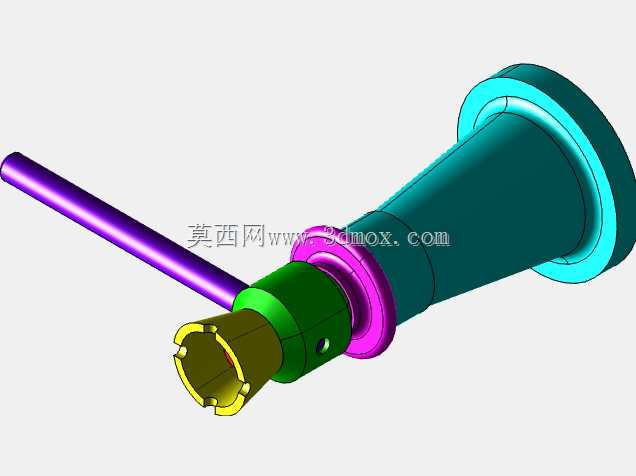

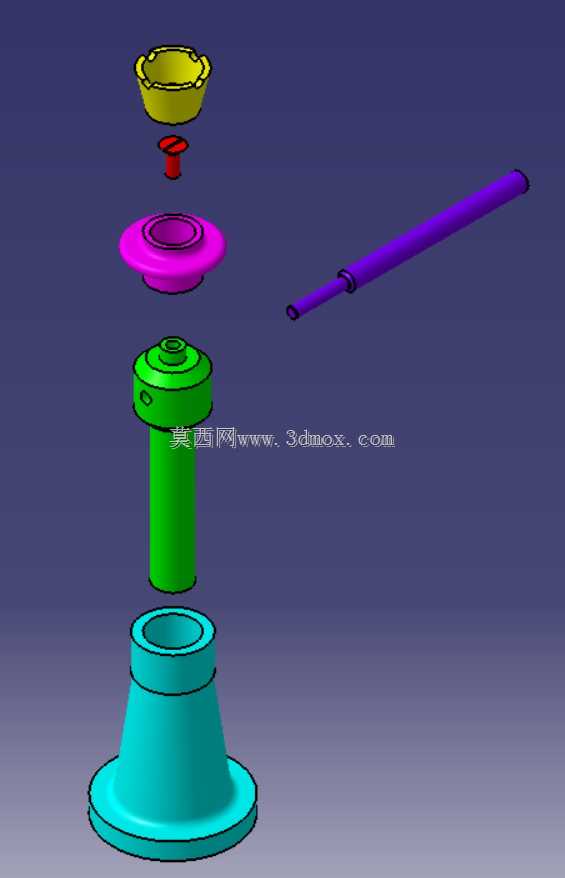

　　在设备检修、重物移位、车辆维保这类需要小行程垂直顶升的作业场景里，螺旋千斤顶是车间、维保站点常备的手动承重工具，不同于液压类顶升设备，它依靠螺纹副的自锁特性，不需要额外密封元件、液压介质，不存在长期放置漏油失压的问题，哪怕在高温、多粉尘的恶劣作业环境下，也能保持稳定的承重支撑状态，哪怕顶升到位后静置数天，也不会出现载荷回落的安全隐患。这套组件的结构拆分下来，核心受力件包含丝杠轴、配套螺母、承载底座、操作手柄杆、顶部支撑端这几个部分，设计时首先要匹配额定承重载荷下的螺纹副强度，选用梯形螺纹作为传动结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，螺纹接触面的磨损速率更低，同时能在任意顶升位置实现可靠自锁，不需要额外添加锁止销或者止退结构，简化了现场操作的步骤。

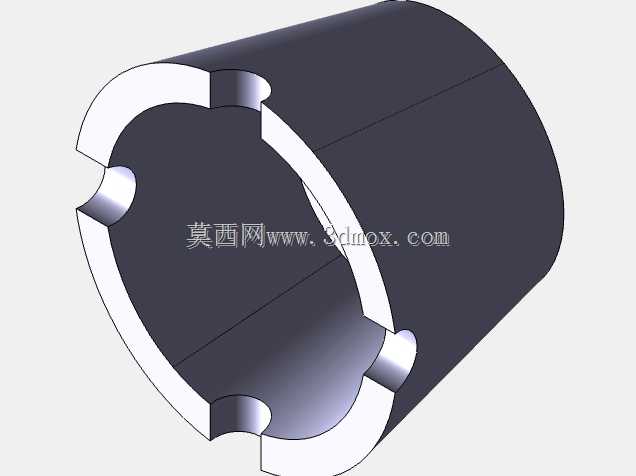

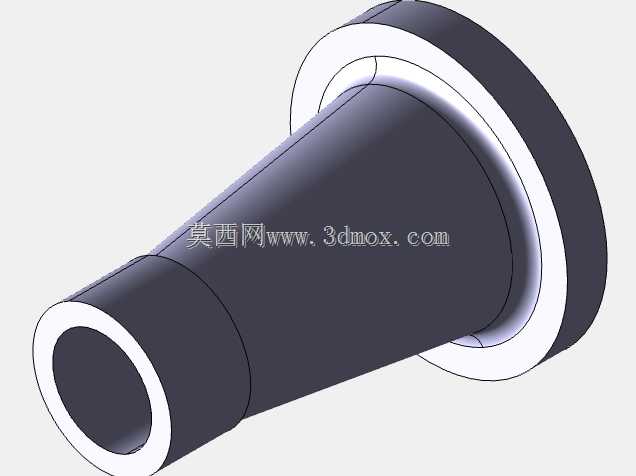

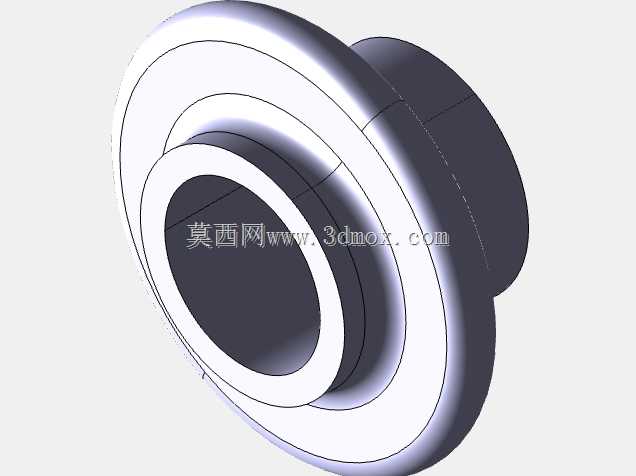

　　底座部分采用大直径盘式结构，设计时要保证底座接地面积足够分散载荷，避免在软质地面或者不平整工位上出现侧倾，底座与螺母的配合位置做了止口定位，焊接或者装配后保证螺母轴线与底座端面垂直，避免丝杠顶升过程中出现偏载，导致螺纹局部受力过大出现牙型崩损。顶部支撑端做了内凹的花键式卡槽结构，不是传统的平面支撑头，这种结构可以适配不同规格的支撑垫，或者直接卡接在被顶升部件的凸起定位位置，防止顶升过程中支撑端与重物接触面打滑，尤其是在顶升带圆弧面、不规则接触面的部件时，卡槽结构能提供足够的侧向限位，减少作业过程中的安全风险。

　　操作手柄杆采用长杆穿接结构，设计时考虑了手动操作的力矩输入，杆长匹配普通成年男性的操作力范围，不需要额外加接延长杆就能达到额定顶升力，手柄杆与丝杠端部的配合孔做了贯通设计，手柄可以从两侧任意穿入，适配不同站位的操作需求，在空间狭窄的工位上，还可以将手柄杆做小角度往复摆动，通过棘轮式的受力逻辑实现小空间顶升作业，不需要整圈转动手柄。从安装边界来看，这套组件收拢状态下的整体高度适配常规设备底部的预留顶升间隙，不需要提前将重物垫高就能放入底座，最大顶升行程覆盖日常维保作业的常见需求，丝杠伸出到最大行程位置时，仍然保留足够的螺纹啮合长度，避免螺纹脱扣引发安全事故。

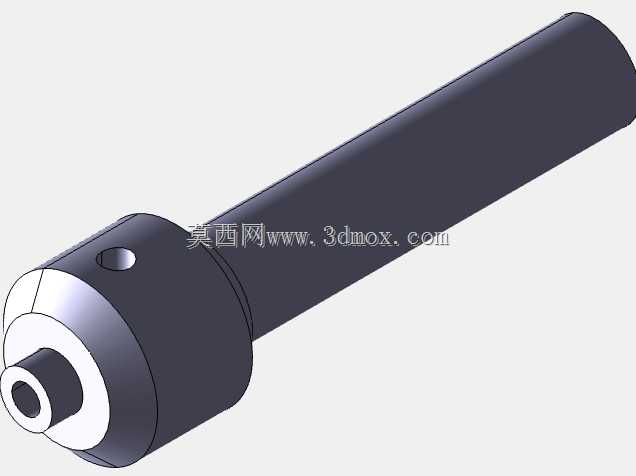

　　各部件的配合公差设计上，螺纹副选用中等间隙配合，既保证转动操作时没有卡滞感，又不会因为间隙过大导致顶升过程中出现晃动，手柄杆与配合孔之间采用小间隙滑配，长时间使用磨损后可以直接更换手柄杆，不需要对主体结构进行返修。在实际工程应用中，这类螺旋千斤顶除了常规的重物顶升，还经常被用作工装夹具的辅助支撑，在大型结构件焊接、机加工装夹时，用来支撑工件的悬空部位，抵消加工或者焊接过程中的振动力，防止工件变形，相比可调式支撑脚，它的调节行程更大，承重能力更强，而且全金属结构可以耐受焊接飞溅、切削液喷淋的作业环境，不会像液压支撑那样因为密封件损坏失效。设计过程中对各受力部件做了应力路径优化，底座的盘式结构做了锥度过渡，将顶部螺母传递的载荷均匀分散到底座整个接地平面，避免应力集中在螺母与底座的连接位置，丝杠的轴径从螺纹段到手柄配合段做了渐变过渡，减少轴肩位置的应力集中，在承受偏载载荷时也能达到足够的安全系数。整体结构没有易损的非金属零件，所有部件都采用金属材料加工，日常维护只需要定期在螺纹副位置涂抹润滑脂，减少螺纹磨损，就能实现很长的使用寿命，哪怕在没有专业维护条件的野外作业场景，也能可靠工作。
