螺旋顶升起重机构全套零件及装配结构

项目分类:千斤顶 发布时间:2025-09-16 ID:1081921
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构
  • 螺旋顶升起重机构全套零件及装配结构

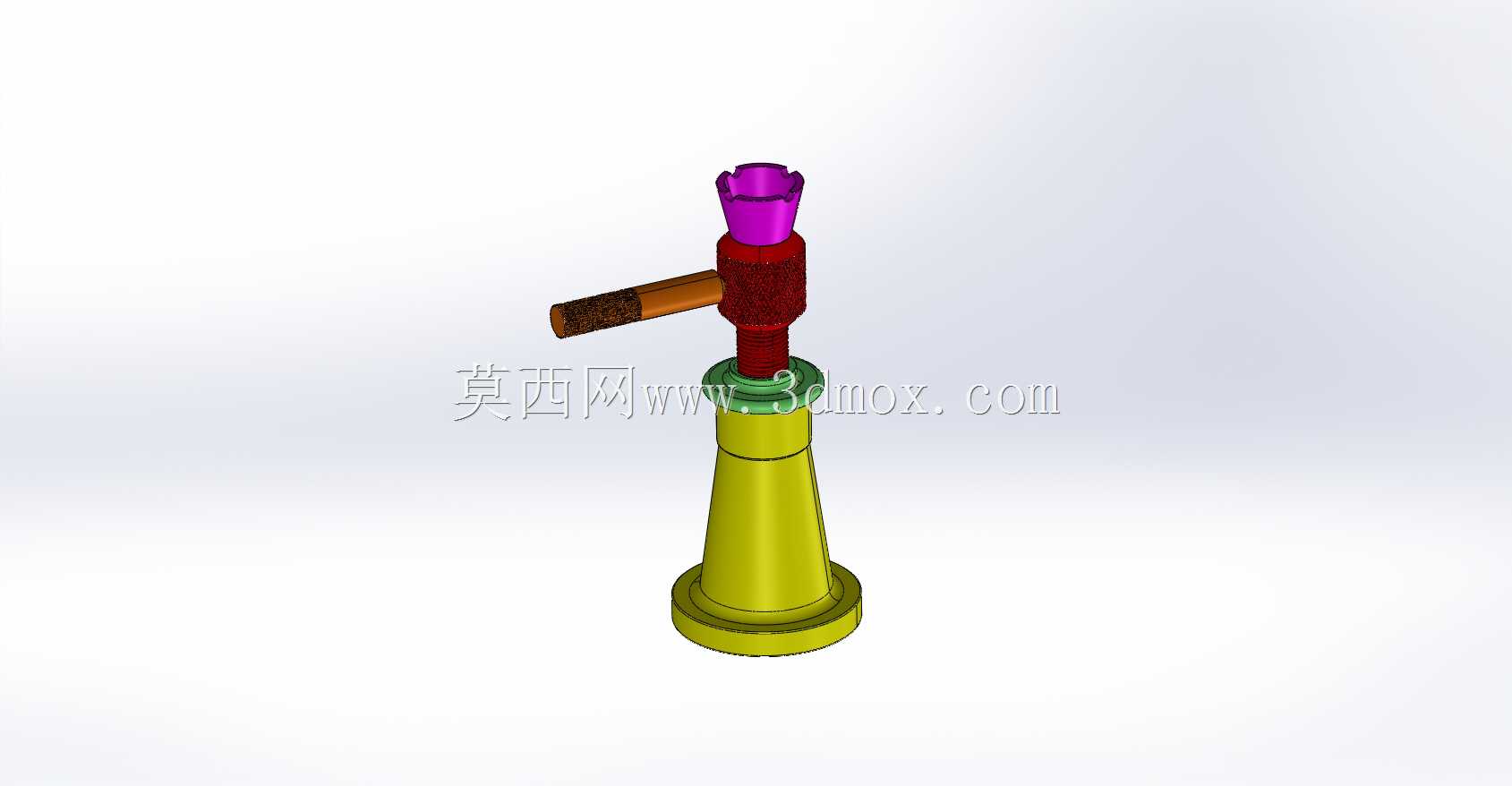

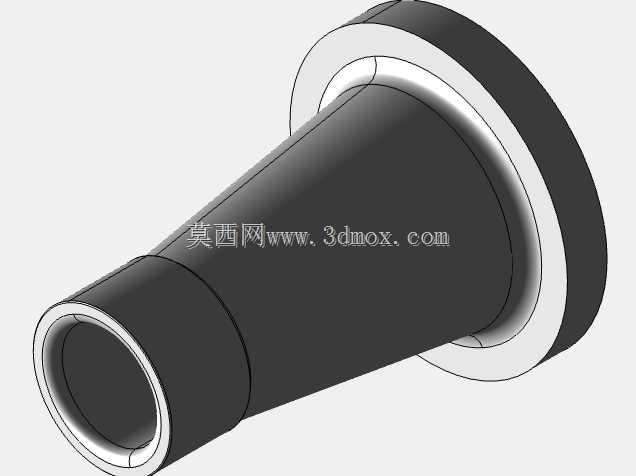

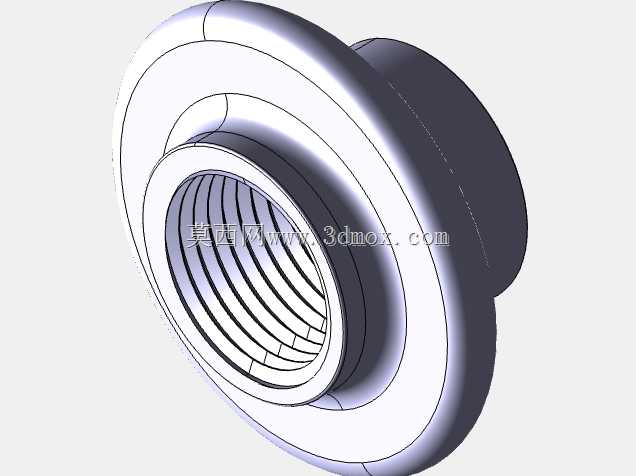

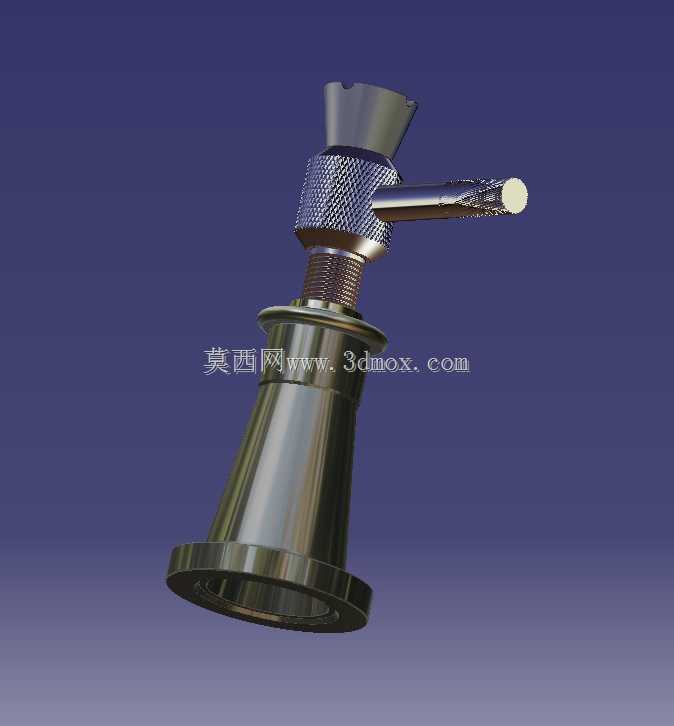

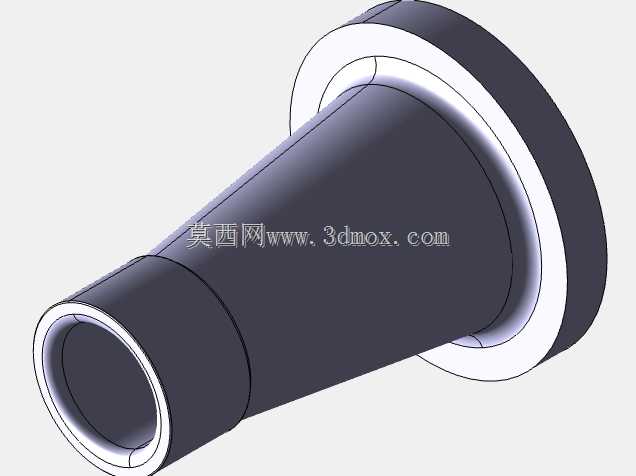

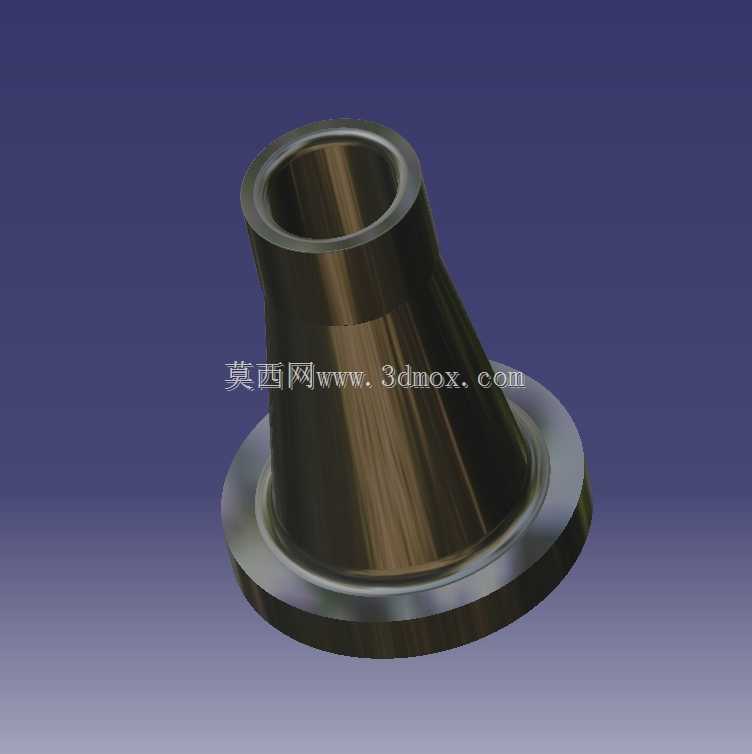

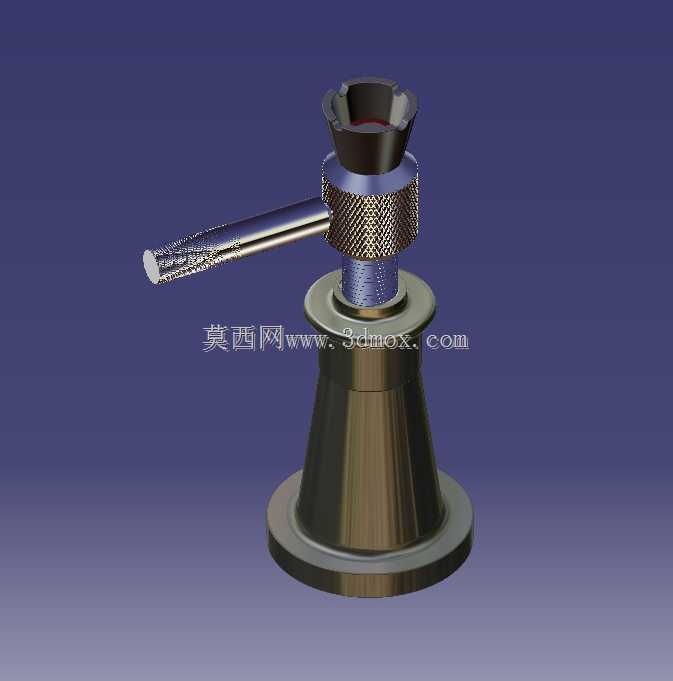

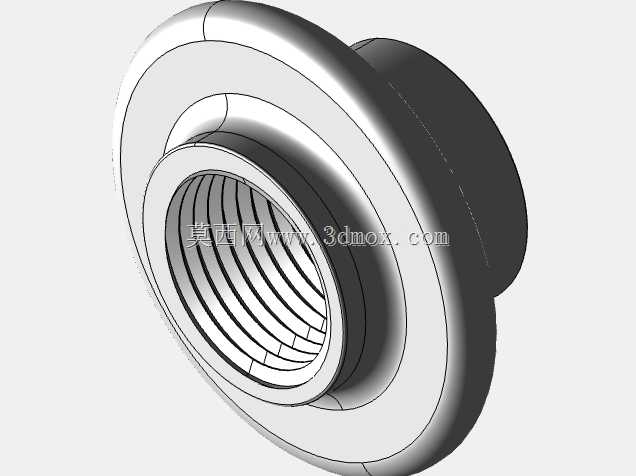

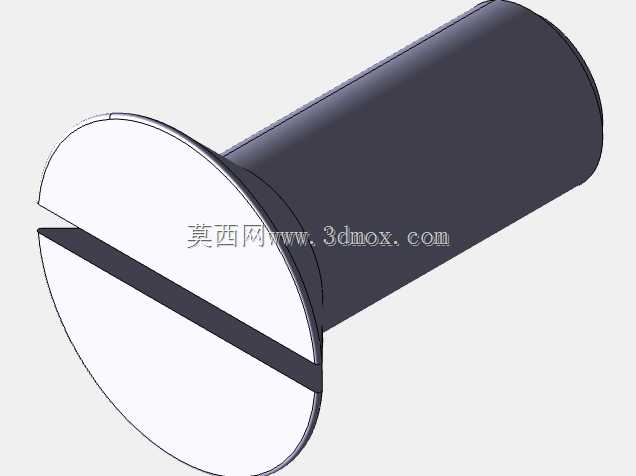

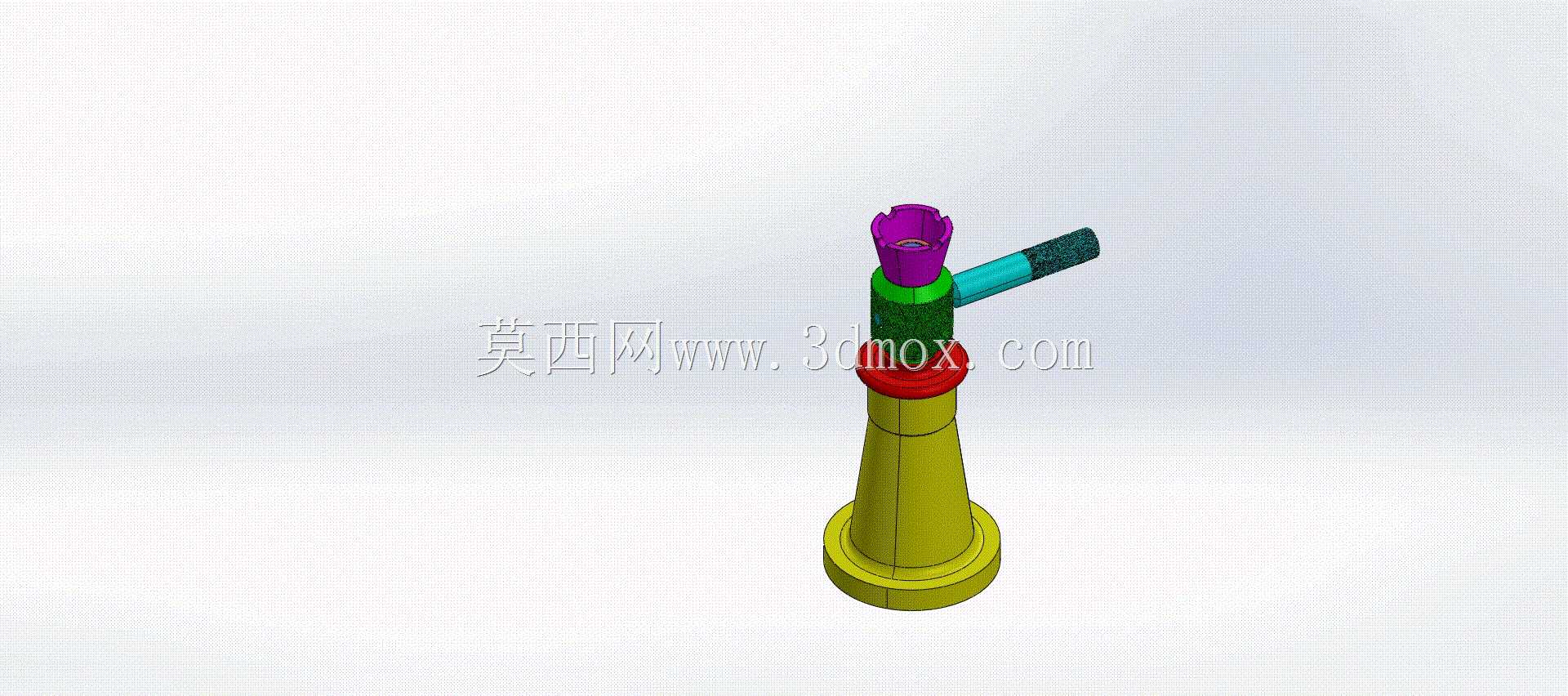

  在设备检修、小型构件安装、车辆应急维修这类需要小行程精准顶升的作业场景里,螺旋顶升机构的应用覆盖度远高于同吨位液压类顶升工具,核心原因在于其具备机械自锁特性,不会出现液压系统常见的泄压回落风险,作业过程的安全冗余更高,尤其适合需要长时间保持顶升姿态的工位,比如生产线设备调平、重型构件焊接对位、模具拆装时的临时支撑,都能看到这类结构的身影。这套螺旋顶升结构的设计完全围绕手动作业的实际需求展开,没有冗余的功能模块,所有零件的受力路径都经过简化,从底座到顶帽的力传递全程沿轴向分布,最大限度降低偏载带来的结构变形风险。底座采用下宽上窄的锥台结构,底部接触面积足够大,放置在硬质地面或者钢制工装平台上时,单位面积压强被控制在普通车间地面的承载阈值内,不会出现压痕或者局部下陷,锥台向上收窄的过渡段直接和带内螺纹的螺母套配合,螺母套和底座之间采用过盈配合加径向定位销的固定方式,避免顶升过程中螺母跟转,这也是手动螺旋顶升结构最容易出现失效的位置,设计时特意加大了螺母和底座的配合接触长度,让螺纹副的受力更均匀,减少局部应力集中。

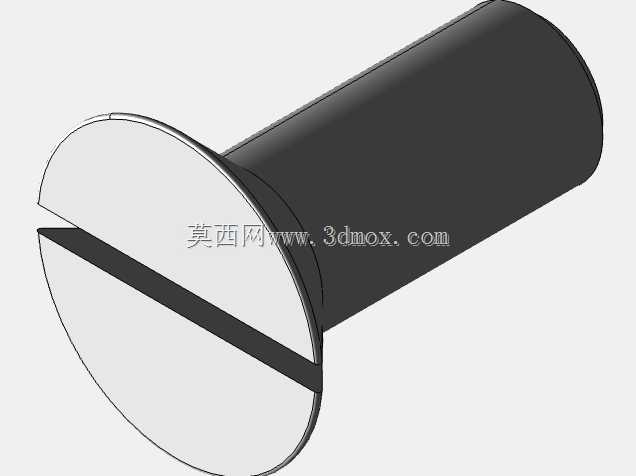

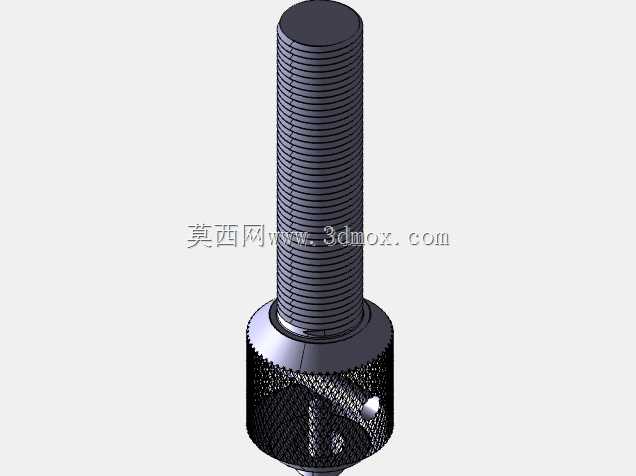

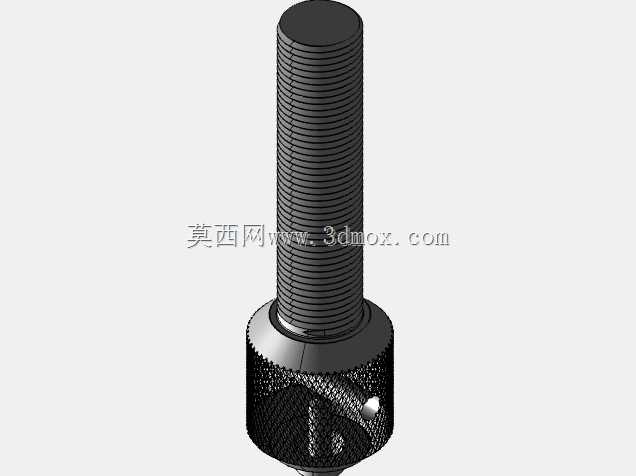

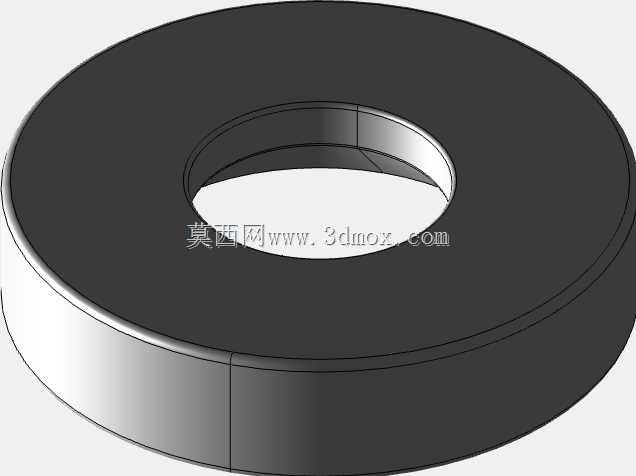

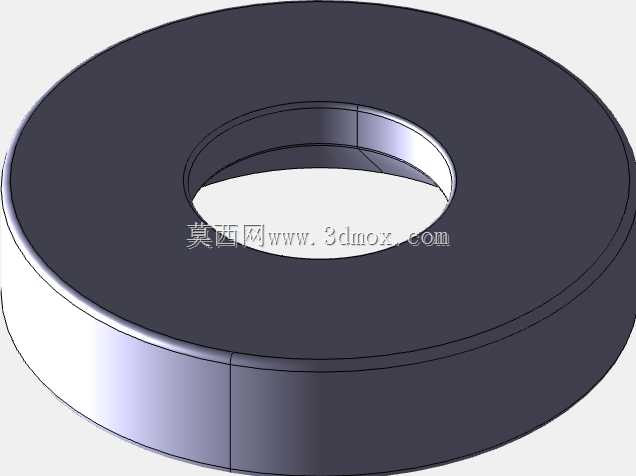

  顶升螺杆采用梯形螺纹传动,相比普通三角螺纹,梯形螺纹的牙型强度更高,传动效率更适合手动低速作业,螺纹升角小于当量摩擦角,能实现任意位置的机械自锁,不需要额外添加锁止机构,螺杆顶端和顶帽之间采用推力球轴承衔接,转动操作杆顶升时,顶帽和被顶升构件之间不会产生相对转动,避免刮伤工件表面,也能减少转动操作杆时的摩擦阻力,单人用加力杆就能轻松达到额定顶升吨位。操作杆采用插接式设计,不用时可以从螺杆上部的转动套中抽出,减少存放占用空间,转动套和螺杆之间采用径向销固定,转动操作杆时扭矩直接传递给螺杆,通过螺纹副的转动转化为轴向顶升动作,整个传动链没有易损的密封件、液压阀类零件,日常维护只需要定期在螺纹表面涂抹润滑脂即可,哪怕在多粉尘、温差大的户外作业环境,也不会出现密封失效、油液泄漏的问题。

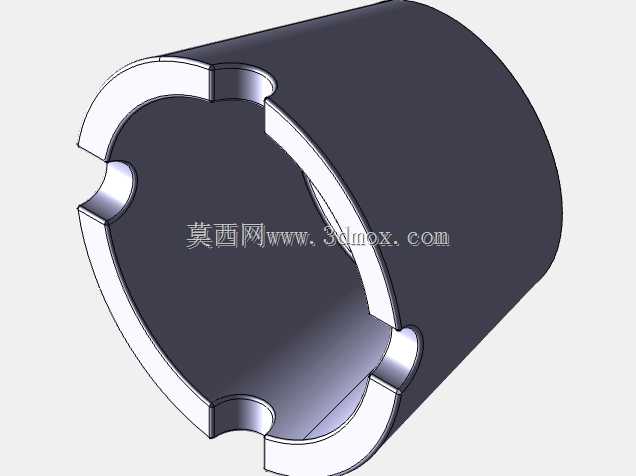

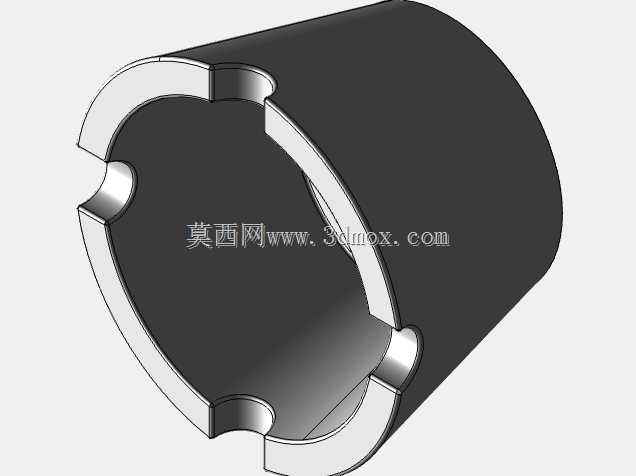

  从安装边界来看,这套结构的最小收纳高度适配常规设备底部的作业间隙,不需要额外挖地坑或者垫高底座,最大顶升行程覆盖日常检修作业的常用高度范围,顶帽顶部开有防滑槽,和被顶升构件的接触位置不会出现滑移,底座边缘预留了螺栓固定孔,在有条件的工位可以通过螺栓把底座固定在平台上,进一步提升作业时的稳定性。整套结构的所有零件都采用常规机械加工工艺就能生产,没有复杂的曲面或者特殊工艺要求,螺母套采用耐磨铜合金材质,螺杆采用中碳钢调质处理,表面淬火提升螺纹耐磨性,底座采用铸铁铸造后加工,成本控制和耐用性做到了很好的平衡,哪怕是小批量加工也不会产生过高的制造成本。

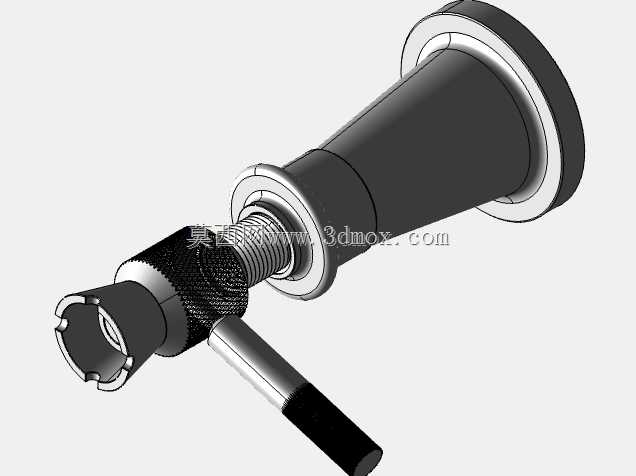

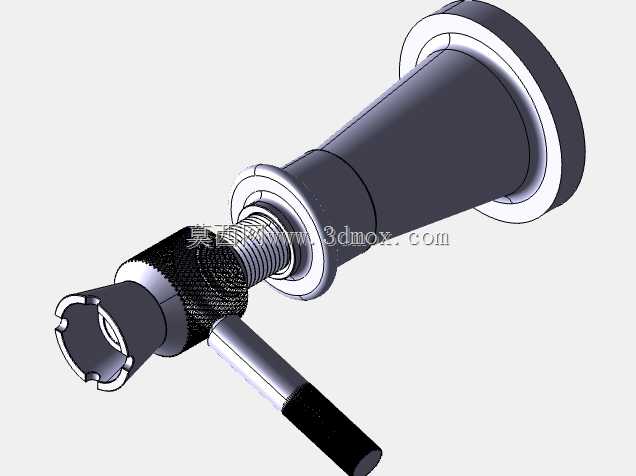

  在建模过程中,所有配合面都预留了合理的公差间隙,螺纹副之间的间隙控制在既能灵活转动又不会出现轴向窜动的范围,推力轴承的安装位预留了标准轴承的装配公差,插接式操作杆的孔位和杆径采用间隙配合,插拔顺畅不会出现卡滞,每个零件的倒角、退刀槽都按照机械加工的实际工艺要求设计,不存在无法加工的理想结构,装配完成后可以直观看到整个顶升动作的运动过程,能直接用于机构原理演示、作业受力分析,也能作为同类型顶升工具设计的参考蓝本,针对不同吨位需求,只需要等比例调整螺杆直径、螺纹参数、底座尺寸,就能衍生出不同载荷等级的系列化产品,结构通用性很强。
