ICC ODI板球赛事奖杯结构设计方案

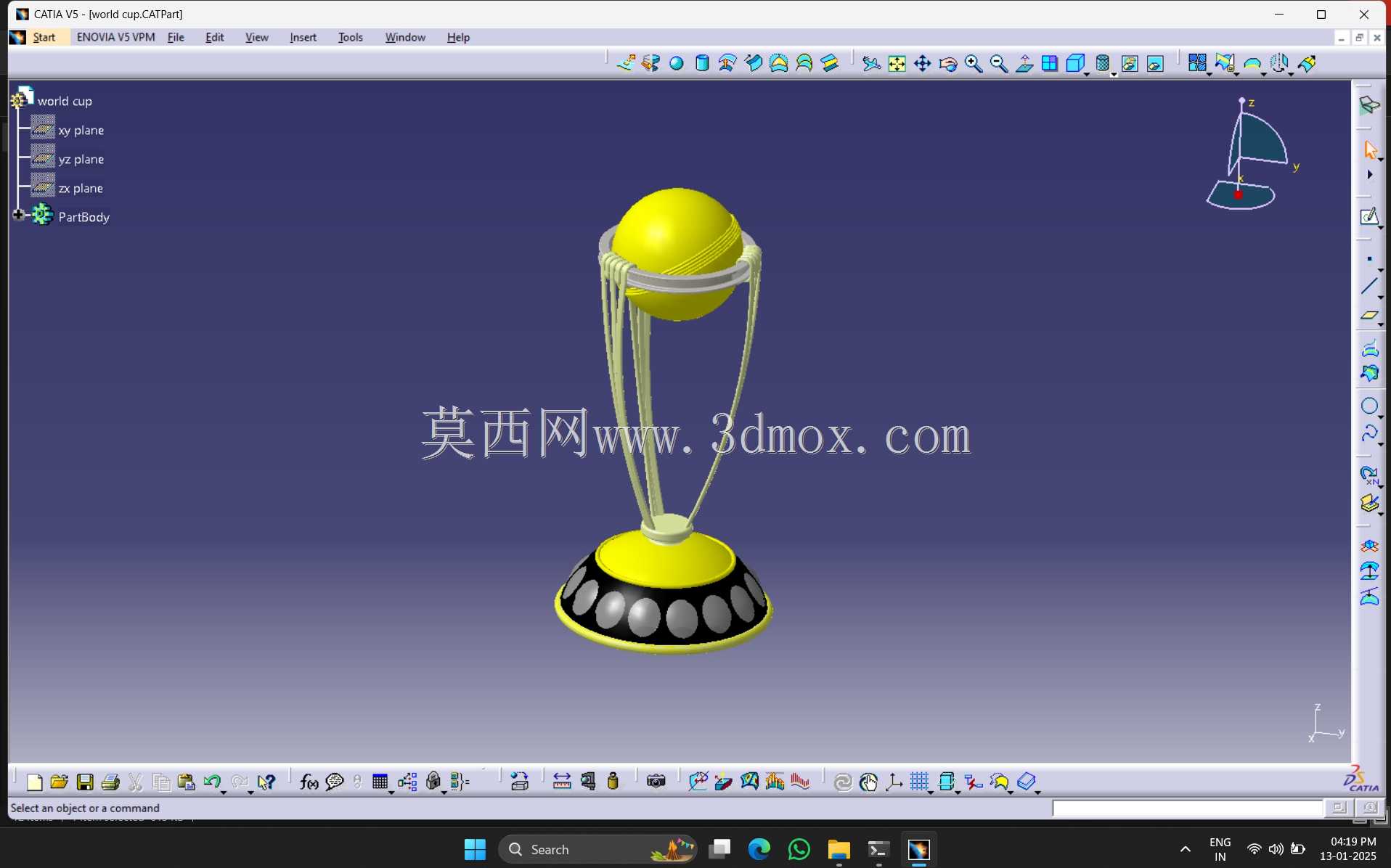

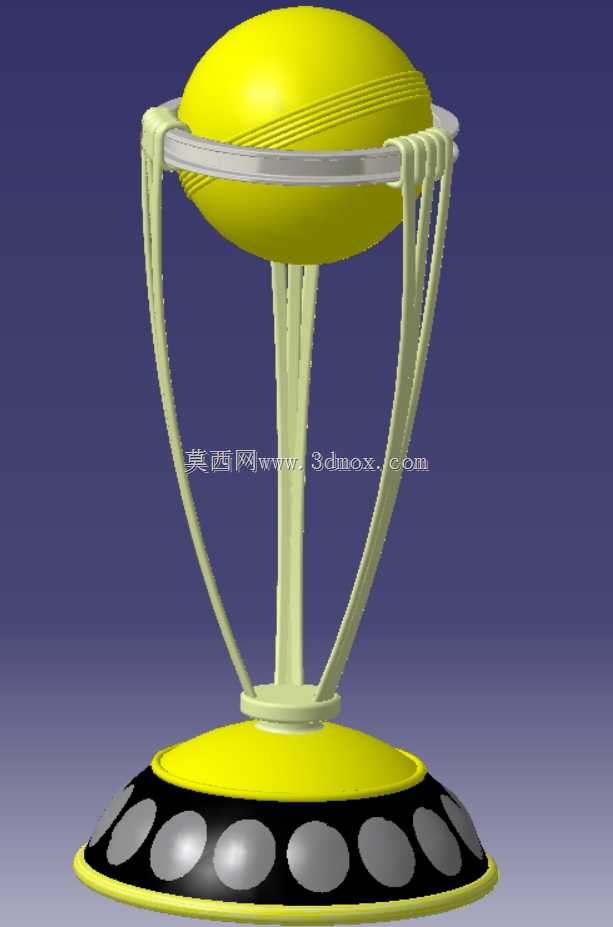

　　该奖杯结构面向国际顶级板球赛事的颁奖场景设计，整体结构完全匹配ICC ODI赛事官方奖杯的外观比例与结构特征，可用于赛事展示场景的复刻制作、体育主题展陈道具加工、文创周边产品的结构参考，也可作为曲面建模教学的实操案例，帮助结构设计人员掌握复杂对称曲面与线框结合结构的建模逻辑。从结构组成来看，整个奖杯分为顶部球形板球象征模块、中部多弧杆支撑结构、底部圆形装饰底座三个核心部分，顶部球形模块还原板球的缝线特征，表面做光滑曲面过渡处理，弧面连续等级达到G2以上，避免出现曲面棱线影响反光质感，球形模块与中部支撑结构的衔接位置做环形收边处理，通过多组环形绑扎结构模拟真实奖杯的金属绑接细节，该位置的结构过渡需要保证每根支撑弧杆的受力均匀，避免出现应力集中导致的结构变形。

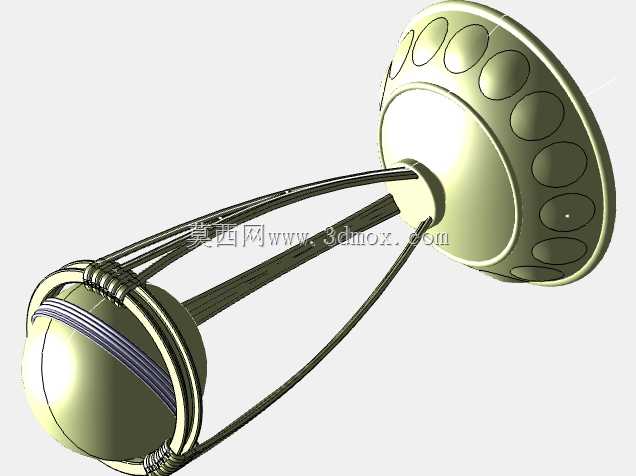

　　中部支撑结构采用六根等弧度的弧形杆件均匀分布，所有弧杆的曲率完全一致，沿中心轴线呈圆周对称排布，弧杆从顶部球形模块的衔接环位置平滑延伸到底部底座的衔接面，每根弧杆的截面为等直径圆形，建模过程中通过线框骨架先定位每根弧杆的空间路径，再通过扫掠命令生成实体结构，对称度公差控制在0.1mm以内，保证从任意圆周角度观察支撑结构都呈现均匀的视觉效果，弧杆的弧度经过反复调整，既保证整体结构的视觉张力，也能满足实体加工时的结构强度要求，避免弧杆跨度过大导致的刚性不足问题。

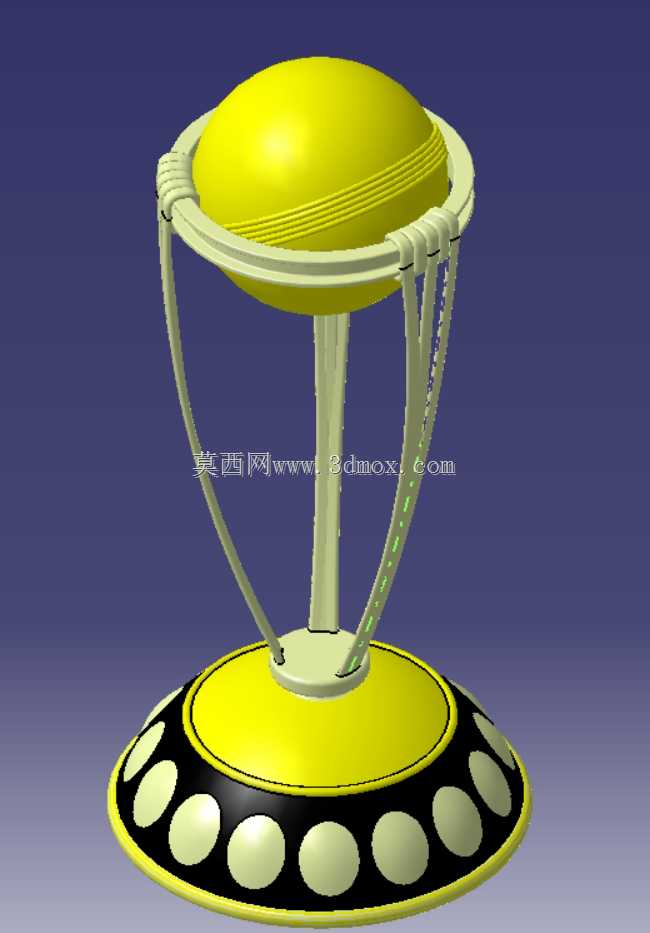

　　底部底座为圆盘形结构，底座上表面沿圆周均匀排布椭圆形凹陷装饰纹理，纹理的深度、大小完全一致，相邻纹理的间距相等，底座的下表面为平整平面，可直接放置于展示台面，不需要额外的支撑结构，底座的直径与整体奖杯的高度比例经过优化，保证放置时的重心落在底座中心范围内，倾斜15度不会出现倾倒问题，满足日常展陈的稳定性要求。建模过程中先通过线框工具搭建整体骨架，定位所有关键结构的空间坐标，保证对称结构的位置精度，再通过曲面建模工具依次生成各个部件的曲面结构，对衔接位置做圆角、混合处理，保证曲面之间的连续性，最后对整体结构做外观纹理与颜色匹配，还原金属材质的反光质感。

　　该结构在实际应用中，若用于实体加工，可根据展示场景的尺寸需求等比例缩放，缩放过程中需要同步调整弧杆的截面直径、底座厚度等参数，保证缩放后的结构强度与稳定性满足使用要求，若用于3D打印制作，可将整体结构拆分为顶部球体、支撑弧杆、底座三个部分分别打印后拼接，降低打印难度，拼接位置设置定位止口，保证拼接后的位置精度。
