阀块高级布尔运算结构设计方案

在液压阀组的集成化设计工作中，阀块作为承载各类插装阀、板式阀、油路通道的核心载体，其内部流道与外部安装面的结构合理性直接决定整个液压系统的运行稳定性与装配效率。常规阀块设计过程中，常出现流道交叉干涉、安装面与实体结构冲突、后期改型需要反复调整实体特征的问题，而采用高级布尔运算逻辑搭建的阀块结构，能够在不改动原有零件实体特征的前提下，完成复杂流道与安装结构的整合，大幅降低设计迭代过程中的特征报错概率。

从实际应用场景来看，这类采用高级布尔逻辑构建的阀块结构，多用于中小流量的集成式液压站、工程机械液压控制阀组、机床液压夹紧系统的阀组集成环节，能够在有限的安装空间内整合溢流、节流、换向、单向等多种阀件功能，减少外接管路的使用量，降低系统泄漏点。在设备实际运行过程中，阀块不仅需要承受16-31MPa的系统工作压力，还要兼顾阀件安装的定位精度、流道的通流面积要求，同时要给安装螺栓、密封槽预留足够的结构边界，避免出现壁厚不足导致的受压变形、密封面压合不严密导致的渗漏问题。

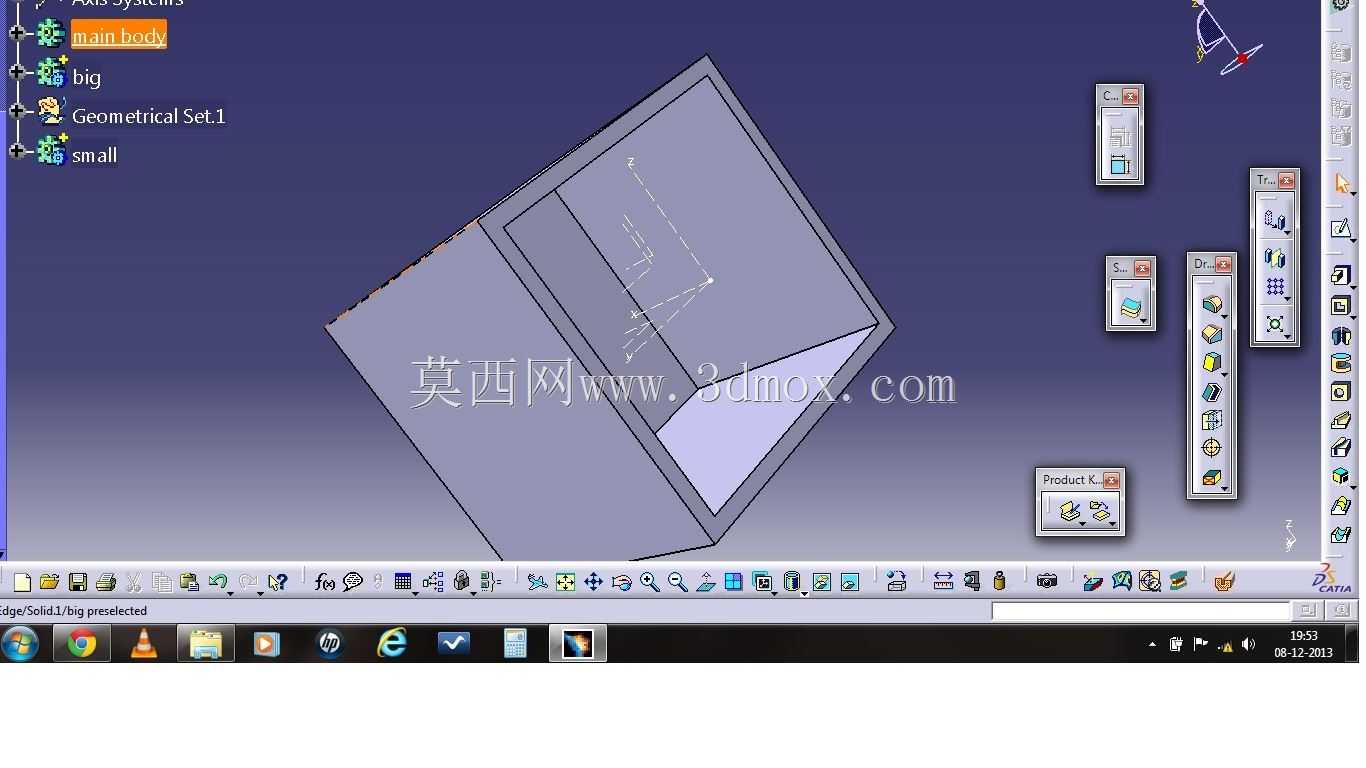

本次设计过程中引入坐标系放大器作为布尔运算的定位基准，核心思路是将所有待布尔运算的流道、安装凸台、密封槽结构，统一绑定到独立的坐标系参考下，而非直接依附于阀块本体的实体特征进行切除或叠加。这种设计逻辑的优势在于，当需要调整某一路流道的孔径、走向，或是调整某个阀件的安装位置时，只需要调整对应参考坐标系下的特征参数，不需要对阀块本体的基础实体进行特征重定义，从根源上避免了特征父子关系混乱导致的建模失败问题，尤其适合多轮迭代的阀块改型设计场景。

从外形尺寸与安装边界来看，该阀块采用方形基体结构，六个安装面均预留了标准的阀件安装螺孔定位尺寸，所有内部流道的最小壁厚控制在5mm以上，满足高压工况下的强度要求；外部安装边界严格匹配通用安装底板的尺寸公差，相邻阀件的操作手柄、调节旋钮之间预留了不小于15mm的操作空间，避免安装后出现操作干涉。在布尔运算的处理细节上，所有流道的相贯线位置均做了圆角过渡处理，减少液压油在流道内的压力损失与湍流冲击，同时避免相贯位置的应力集中问题；密封槽的切除特征采用独立布尔实体进行运算，保证槽宽、槽深的尺寸一致性，不会因为基体特征的调整导致密封槽尺寸偏移。

不同于常规的逐特征建模方式，采用高级布尔运算搭建的阀块结构，能够将不同功能的结构拆分为独立的布尔实体单元，比如将压力油路、回油油路、控制油路分别做成独立的切除实体，将不同规格的阀件安装凸台做成独立的叠加实体，设计人员可以根据系统回路的调整需求，快速增减对应的布尔单元，不需要重新梳理整个零件的特征树。这种设计方式尤其适合系列化阀块的开发工作，当需要开发同安装尺寸、不同流道配置的阀块时，只需要替换对应的布尔运算单元即可，能够将单款阀块的设计周期缩短40%以上，同时减少建模过程中的人为尺寸错误。

在实际加工适配性上，布尔运算生成的所有特征均满足数控铣削、钻削的加工工艺要求，没有出现无法加工的倒扣结构、锐角清根死角，所有流道孔的轴线均与安装面垂直或平行，不需要特殊角度的加工工装，能够直接对接常规的立式加工中心完成生产。安装面的平面度要求通过布尔运算的统一基准保证，所有安装螺孔的位置度公差控制在0.1mm以内，满足板式阀、插装阀的安装密封要求，不会出现因为安装面不平导致的阀件密封失效问题。
