载重越野车辆R10规格156孔距轮辋

　　这套轮辋结构面向 Baja 赛事越野小车、全地形作业车以及学生级方程式越野组的行走系统开发，核心围绕 R10 轮辋的安装适配展开，孔距设定为 156mm，匹配四孔轮毂的安装布局。在整车行走系统里，轮辋承担着轮胎支撑、制动力与驱动力传递、轮端安装定位的作用，非铺装路面行驶时，轮辋还要承受冲击载荷、侧向滑移带来的附加弯矩，以及飞石撞击、泥水侵蚀的外部作用，结构设计不能只参考外观造型，必须先把安装边界、载荷传递路径梳理清楚。

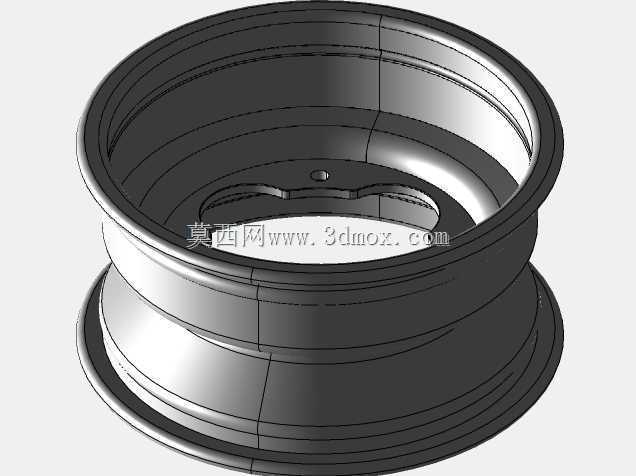

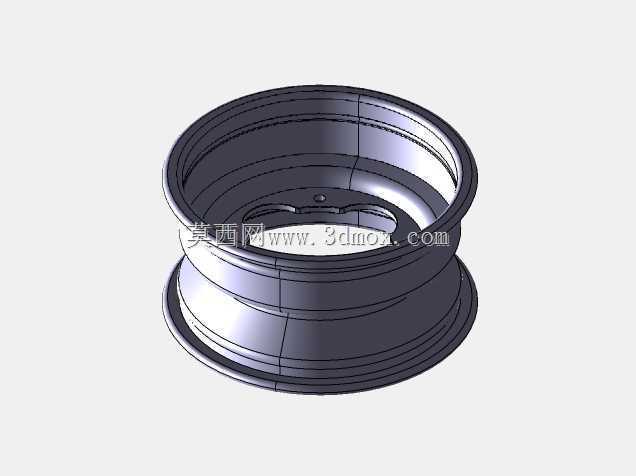

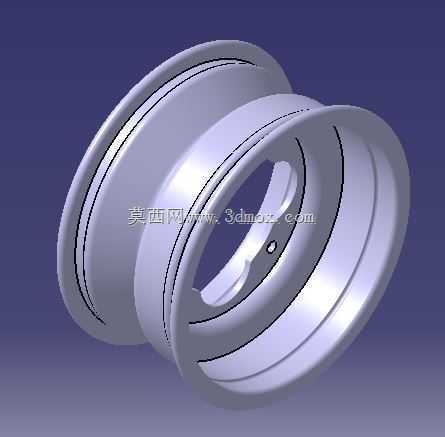

　　从建模逻辑来看，轮辋的中心轮廓采用异形花键式内缘，而非传统整圆中心孔，这种设计一方面可以适配对应轮毂传动座的外轮廓，装配后能够直接传递周向扭矩，减少仅靠螺栓锁紧带来的剪切负荷；另一方面异形内缘在装配时具备防错效果，只有对位正确才能完全贴合，避免现场装配时装反、错位的问题。四个安装孔沿节圆均匀分布，孔位周边做了局部加厚凸台，螺栓锁紧时压紧力不会直接作用在薄轮辋壁面上，能分散局部压应力，长期越野颠簸后也不容易出现孔位拉长、螺栓松动的问题。

　　轮辋外圈的轮缘做了圆弧过渡翻边，用来卡住 R10 规格轮胎的胎圈，轮胎充气后胎圈会紧紧贴合轮缘内侧，传递驱动力时不会出现轮胎与轮辋相对滑转的情况。轮辋的盆型凹陷深度经过适配，既给内侧的刹车卡钳、轮毂轴承座留出了足够避让空间，又不会因为轮辋过深导致轮距过度外扩，影响整车转向几何。在做整车总装布置时，轮辋的安装面到外端面的距离直接决定轮距与悬挂偏距，这个尺寸如果出现偏差，会改变转向节的受力角度，加剧半轴万向节的磨损，建模时所有配合尺寸都保留可编辑参数，后续如果更换轮胎规格、调整轮距，或者适配不同厂家的轮毂座，只需要修改对应参数就能重新生成结构，不用从零开始重建模型。

　　实际赛场与野外作业场景中，轮辋最常见的失效形式有三种：一是螺栓孔位受反复冲击出现裂纹，二是轮缘受撞击变形导致轮胎漏气脱圈，三是中心配合位磨损出现间隙。这套结构在孔位凸台、轮缘过渡位置都做了圆角处理，避免应力集中，壁厚分布遵循载荷传递路径：螺栓安装区域、中心配合区域壁厚更大，外轮缘在保证支撑强度的前提下适当控制重量，平衡整车簧下质量。簧下质量越轻，悬挂跟随路面起伏的响应速度越快，非铺装路面的轮胎贴地性更好，但盲目减重会牺牲冲击强度，因此建模时可以在后续仿真环节给不同区域赋予壁厚参数，直接对接有限元分析，模拟飞跃落地、侧向撞石、紧急制动等工况的应力分布，再针对性优化壁厚。

　　现场装配层面，四个螺栓孔的位置度需要和轮毂安装座完全对应，PCD156 的节圆尺寸公差要控制在合理范围，孔位偏差过大会导致螺栓强行穿入，螺栓承受附加弯曲应力，行驶中容易断裂。中心异形轮廓的配合间隙也要合理控制，间隙过大会出现传动冲击，间隙过小则装配困难，泥水进入后还可能锈死无法拆卸。轮辋内侧预留的空间可以兼容常见的小型越野车辆刹车组件，不需要额外打磨轮辋避让卡钳，减少现场改装的工作量。

　　对于参赛车队或者小型全地形车改装场景，这套参数化轮辋可以直接作为行走系统设计的基础参照：先确定轮胎型号为 R10，再根据轮毂法兰的孔距确认 PCD156 的四孔布局，接着核对中心传动座的异形轮廓尺寸，最后结合悬挂的轮距要求调整轮辋偏距。整个模型把轮辋的内外型面、安装孔、配合凸台、轮缘翻边全部完整构建，没有缺失装配关键特征，导入装配环境后可以直接和轮胎、轮毂座、刹车组件、转向节做干涉检查，提前发现布置阶段的空间冲突，避免加工完成后才出现装配卡滞、部件干涉的问题。

　　从工艺角度考虑，这类轮辋如果采用钢板冲压焊接成型，模型的等壁厚特征可以直接拆分冲压件，分别绘制轮辐、轮辋筒体的展开尺寸；如果采用铝合金铸造成型，则可以在模型基础上添加拔模斜度、加工余量，后续输出工程图时直接标注孔位公差、配合面粗糙度，衔接加工环节。不管是赛事改装、教学组装练习，还是小型非道路车辆的行走系统开发，这套轮辋结构都能提供清晰的尺寸参照与结构设计思路，把轮端从安装定位到载荷传递的所有工程细节完整呈现。
