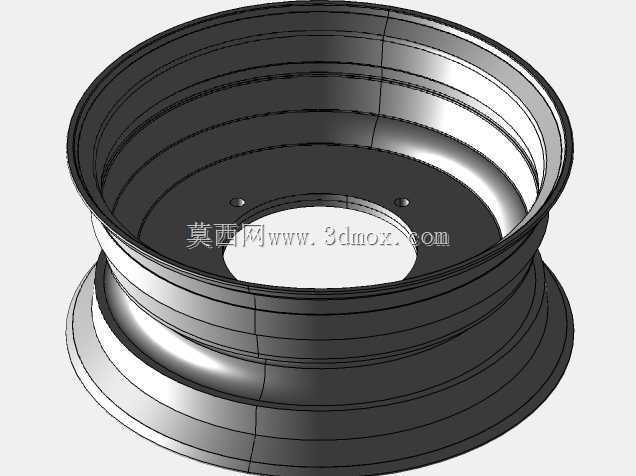

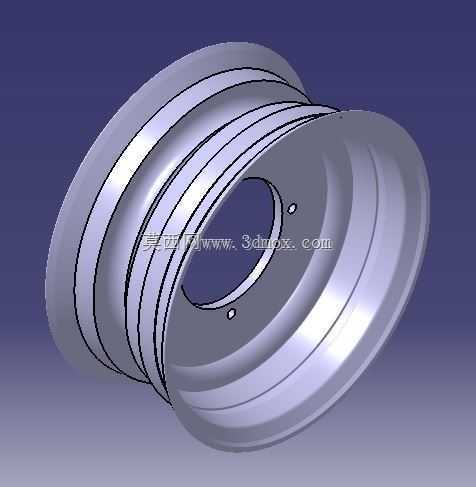

载重车辆R12规格156孔距钢制轮辋结构

　　轮辋作为载重行走机构里直接承接轮胎、传递整车载荷的核心回转部件，其结构合理性直接决定了重载工况下的行驶安全性与轮胎使用寿命。这款适配小吨位载重作业车辆、越野改装作业平台以及Baja赛事特种作业车的R12规格轮辋，采用156mm的螺栓孔分布圆设计，匹配六孔紧固布局，在建模阶段就完全围绕实际装配边界与受力需求展开，没有多余的装饰性结构，所有曲面与壁厚参数都服务于承载与安装需求。

　　从实际应用场景来看，这类小直径重载轮辋多用于厂区内短途转运的低速载重托盘车、非道路越野作业小车、学生方程式越野赛车以及小型农用改装机具，这类场景的共同特点是行驶路面条件差、瞬时冲击载荷大、轮胎充气压力偏高，轮辋不仅要承受整车垂直方向的静载荷，还要吸收过坑、越障时带来的径向冲击，同时传递转向、制动过程中的切向扭矩，因此轮辋的槽体截面、法兰盘厚度以及螺栓孔周边的加强结构都做了针对性处理。

　　设计过程中首先锁定的是安装边界参数：螺栓孔分布圆直径严格设定为156mm，六个安装孔沿圆周均布，孔位公差在建模时预留了后续加工的修正余量，中心定位孔的尺寸与对应车轴的轮毂止口相匹配，保证轮辋装到轴头上之后同轴度符合要求，避免高速转动时出现径向跳动。轮辋的名义直径为12英寸，对应R12规格的子午线轮胎，轮缘的高度、槽底的深度以及胎圈座的角度都参照常用载重轮胎的装配尺寸设定，既保证轮胎充气之后胎圈可以牢牢卡合在轮缘台阶上，不会在大扭矩输出时出现轮胎与轮辋相对滑转的问题，也能保证徒手或者用简易工具就可以完成轮胎的拆装维护，不需要专用的大型扒胎设备，适配野外作业场景下的抢修需求。

　　结构建模时采用了分体式的思路拆分特征：外侧轮缘、中部筒体、内侧安装法兰三个部分的壁厚根据受力差异做了区分，安装法兰也就是和车轴轮毂贴合的盘面，厚度大于筒体部分，螺栓孔周边做了局部的凸台加强，避免螺栓拧紧时盘面出现压陷变形，同时在盘面和筒体衔接的转角位置设置了平滑的过渡圆角，消除应力集中点——重载轮辋失效绝大多数都出现在转角焊接或者折弯的位置，圆角过渡可以大幅降低交变载荷下的疲劳开裂风险。筒体部分的滚型截面采用了多道弯折的槽型结构，相比等厚度的直筒结构，这种异形截面在相同材料重量下的径向刚度和抗侧向变形能力要高出不少，在车辆承受侧向力比如急转弯、侧坡行驶的时候，轮辋不会出现横向的弯折变形，保证胎圈始终保持贴合状态。

　　建模时所有特征都保留了可编辑的参数关系，并没有把实体转换成无参数的导入格式，后续如果匹配不同的轮胎规格、或者需要调整螺栓孔数量、更改PCD数值来适配不同的车轴，只需要修改对应的参数变量，整个轮辋的截面、孔位、轮缘尺寸都会同步更新，不需要从头绘制草图。在三维环境中可以直接完成虚拟装配校验：把轮辋模型和对应轮毂、螺栓、轮胎断面模型装配到一起，检查螺栓穿入是否存在干涉、轮辋内侧和刹车卡钳、悬架拉杆之间是否留有足够的跳动间隙，在实物加工之前就排除装配冲突，减少试制阶段的返工成本。

　　从工艺落地的角度，这款轮辋的结构既适合采用钢板滚压成型之后焊接组合的传统钢制轮辋工艺，也可以基于三维模型导出加工路径，用板材激光切割之后旋压成型，安装法兰上的螺栓孔可以直接在激光切割工序一次成型，后续只需要做焊接处的打磨与防锈涂装，不需要额外的机加工工序，小批量定制场景下的制造成本很低。针对越野赛事场景，还可以在这个参数化模型的基础上快速调整轮辋的偏距，改变轮距宽度来提升车辆侧倾稳定性，也可以在轮缘位置增加防滑压块的安装孔位，适配低压越野轮胎的防脱需求，整套结构的拓展性完全覆盖非道路小型载重车辆的轮辋使用需求。
