可变螺距六边形轮廓异形弹簧结构

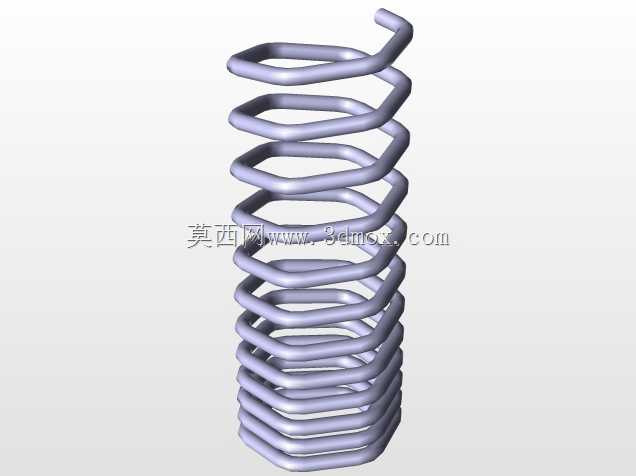

这款异形弹性元件在常规圆柱螺旋弹簧的基础上做了轮廓与螺距的双重定制化设计，跳出了标准圆形截面弹簧的应用局限，能适配很多常规弹簧无法安装的特殊安装空间。从结构特征来看，其簧丝截面保持常规弹簧的圆形截面，保证卷制成型过程中簧丝内部应力分布均匀，不会因为截面突变产生额外的应力集中点，而弹簧整体的外轮廓采用正六边形设计，区别于传统弹簧的圆形外轮廓，这种六边形轮廓可以直接嵌入对应六边形截面的安装孔位中，不需要额外加装定位销或者防转结构，就能避免弹簧在压缩往复过程中出现周向转动的问题，在一些对弹簧周向位置有严格要求的阀类启闭结构里，这种防转特性可以省去额外的定位零件，简化装配流程，减少阀组内部的零件数量。

螺距设计上采用了分段可变螺距的方案，从弹簧下端到上端，螺距呈现逐步增大的变化趋势，这种变螺距设计让弹簧的刚度呈现非线性变化的特性：在初始压缩行程阶段，螺距较大的上端段先发生形变，整体刚度较小，能提供较为柔和的弹性反馈，当压缩行程达到一定阈值后，大螺距段的簧圈逐渐贴合，刚度切换为小螺距段的较大刚度，能承受更大的载荷，这种变刚度特性非常适配阀门启闭过程中的力值变化需求——阀门初始开启阶段需要较小的力克服弹簧预紧力，随着开度增大，需要弹簧提供更大的回弹力保证阀门关闭时的密封压力，刚好和这款弹簧的刚度曲线匹配。

从安装边界来看，六边形轮廓的对边尺寸是核心安装参数，设计时需要保证安装孔的六边形对边尺寸比弹簧外轮廓对边尺寸大0.2-0.5mm的间隙，既可以避免弹簧压缩过程中外轮廓和安装孔壁发生卡滞，又能利用六边形的配合实现周向定位，不需要额外预留防转结构的安装空间。弹簧的两端没有做并圈磨平处理，上端的簧圈做了小角度的弯折收尾，下端保持螺旋自然收尾，这种端部设计是为了适配阀块内部的特殊支撑结构：下端直接抵在阀块的台阶面上，上端的弯折段直接和阀芯的驱动端接触，不需要加装弹簧座，进一步压缩了阀组的轴向安装尺寸，对于结构紧凑的仪器仪表类阀门来说，每一寸轴向空间的节省都能给其他功能零件留出设计余量。

实际应用场景中，这类异形弹簧大多用在小通径的仪表阀门、精密流体控制元件里，这类场景的安装空间往往非常局促，常规圆形弹簧要么需要额外防转结构占用空间，要么刚度曲线无法匹配阀件的启闭力需求，这款弹簧通过轮廓和螺距的组合设计，同时解决了周向定位、变刚度需求、紧凑安装三个核心问题。设计这类弹簧的时候，需要重点校核两个位置的应力：一个是螺距变化过渡段的簧丝应力，因为螺距突变的位置在压缩过程中会出现应力集中，需要通过平滑的螺距过渡曲线来降低峰值应力，避免弹簧在长期往复压缩过程中出现疲劳断裂；另一个是上端弯折收尾处的应力，弯折位置的簧丝因为发生了额外的塑性变形，残余应力会比正常螺旋段更高，设计时需要控制弯折半径不小于簧丝直径的1.5倍，同时在成型后做去应力退火处理，消除弯折位置的残余应力，保证弹簧的疲劳寿命。

和常规标准弹簧相比，这种定制化异形弹簧没有统一的国标参数可以直接选型，需要根据实际阀块的安装空间、力值需求、行程参数反向推导簧丝直径、六边形轮廓尺寸、各段螺距、有效圈数等参数，建模过程中需要先绘制六边形的螺旋引导线，通过可变螺距的螺旋线定义，再沿引导线扫描出簧丝实体，过程中需要不断校验弹簧压缩到并圈位置时的整体高度，保证最大压缩行程下不会出现簧圈之间的刚性碰撞，同时还要校核全行程范围内的弹簧力值是否和阀芯的受力需求匹配，避免出现弹簧力过大导致阀门开启困难，或者弹簧力过小导致阀门关闭不严、出现介质泄漏的问题。在精密流体控制场景下，弹簧的力值偏差会直接影响阀门的启闭压力精度，所以设计时还要考虑簧丝直径的公差、材料弹性模量的偏差对最终弹簧力值的影响，预留合理的参数调整余量，方便后续试制过程中通过微调有效圈数来修正力值偏差。
