惠特沃斯螺纹外六角紧固螺栓结构设计

在各类机械设备的装配环节，螺纹紧固件是应用基数最大的基础零件之一，惠特沃斯螺纹作为较早实现标准化的英制螺纹制式，在部分进口老旧设备、英标工业管线、早期引进的工业机组维保场景中仍有大量的替换需求，这类六角螺栓的设计合理性直接决定了连接副的防松性能、承载能力与长期服役可靠性。从实际使用场景来看，这类螺栓常被用于中等载荷的法兰面连接、设备机座与机架的拼装、阀门组件的阀块紧固、传动部件的定位锁紧场景，不同于普通公制螺纹的牙型角设计，惠特沃斯螺纹采用55度牙型角，牙顶与牙底存在圆弧过渡，在承受交变载荷、振动工况时的应力集中系数更低，适合在存在持续振动的工业设备、输送管线、老式机床的部件连接中使用。

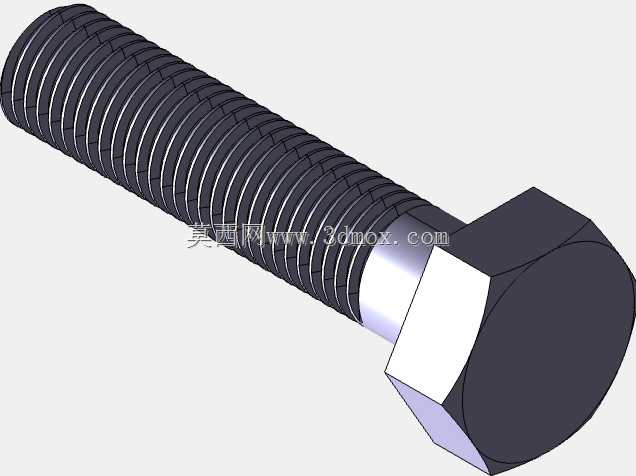

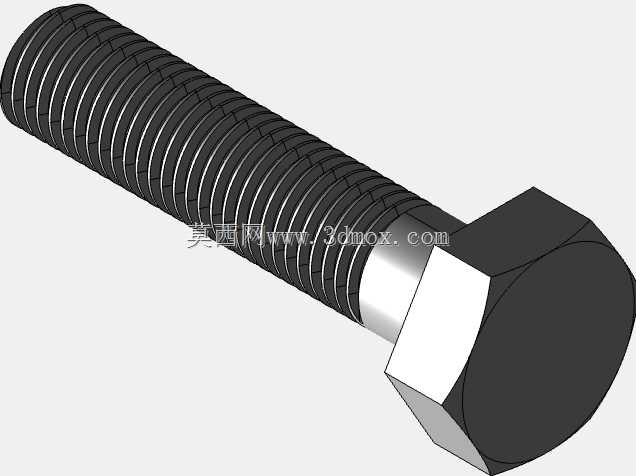

设计这类螺栓时，首先要匹配对应规格惠特沃斯螺纹的基本牙型参数，确认每英寸牙数、螺距、牙型高度、中径公差范围，建模过程中需要先完成螺杆基体的构建，六角头部的对边宽度、对角尺寸、头部厚度都要匹配对应螺纹规格的标准尺寸，头部与螺杆衔接处需要设计合理的过渡圆角，避免热处理以及装配拧紧时出现应力集中导致的头部断裂问题。螺纹部分的建模需要保证牙型的螺旋扫掠路径与螺杆同轴，牙顶与牙底的圆弧过渡要严格符合标准要求，不能出现尖角特征，否则在有限元受力分析时会出现局部应力失真，也不符合实际加工的工艺要求，实际生产中这类螺纹多采用滚压工艺成型，牙底的冷作硬化层能有效提升螺栓的疲劳强度，建模时还原牙底圆弧特征也能更准确地模拟零件的真实受力状态。

从安装边界来看，这类六角螺栓的头部对边尺寸决定了配套扳手的规格选型，设计时需要保证头部侧面的粗糙度与形位公差满足拧紧作业的要求，六角头部的支承面需要与螺杆轴线保持严格的垂直度，否则装配拧紧时会出现偏载，导致螺栓承受附加弯曲应力，大幅降低连接的可靠性。螺杆部分的长度需要根据被连接件的总厚度、配套垫圈厚度、螺母的啮合长度综合确定，螺纹收尾部分需要设计合理的退刀结构，避免螺纹末端出现不完整牙型影响装配，同时螺杆末端的倒角设计要保证螺栓能顺利穿入被连接件的安装孔，不会刮伤安装孔的内壁。

在实际选型应用中，需要注意惠特沃斯螺纹与普通公制螺纹、美制统一螺纹的参数差异，不能强行混装，否则会出现螺纹滑牙、连接预紧力不足的问题，这类螺栓的三维模型可以用于设备装配时的干涉检查，模拟螺栓穿入、拧紧过程中与周边零件的间隙是否满足装配工具的操作空间要求，也可以用于连接副的受力仿真分析，验证不同预紧力下螺栓的应力分布、被连接件的压紧面压力是否均匀，避免出现连接泄漏、松动失效的问题。对于维保场景来说，准确的三维模型还可以用于测绘替换件的加工参考，避免现场测绘时出现尺寸偏差，导致加工出的零件无法正常装配使用。在进行整机装配建模时，这类标准件的准确建模能大幅提升整体装配模型的精度，减少后续生产装配阶段出现的孔位不对、干涉卡滞等问题，尤其是在涉及英标设备的改造、维保项目中，符合标准参数的螺栓模型能有效提升设计效率，减少反复核对参数的工作量。
