金属长条式双孔定位压紧夹具结构

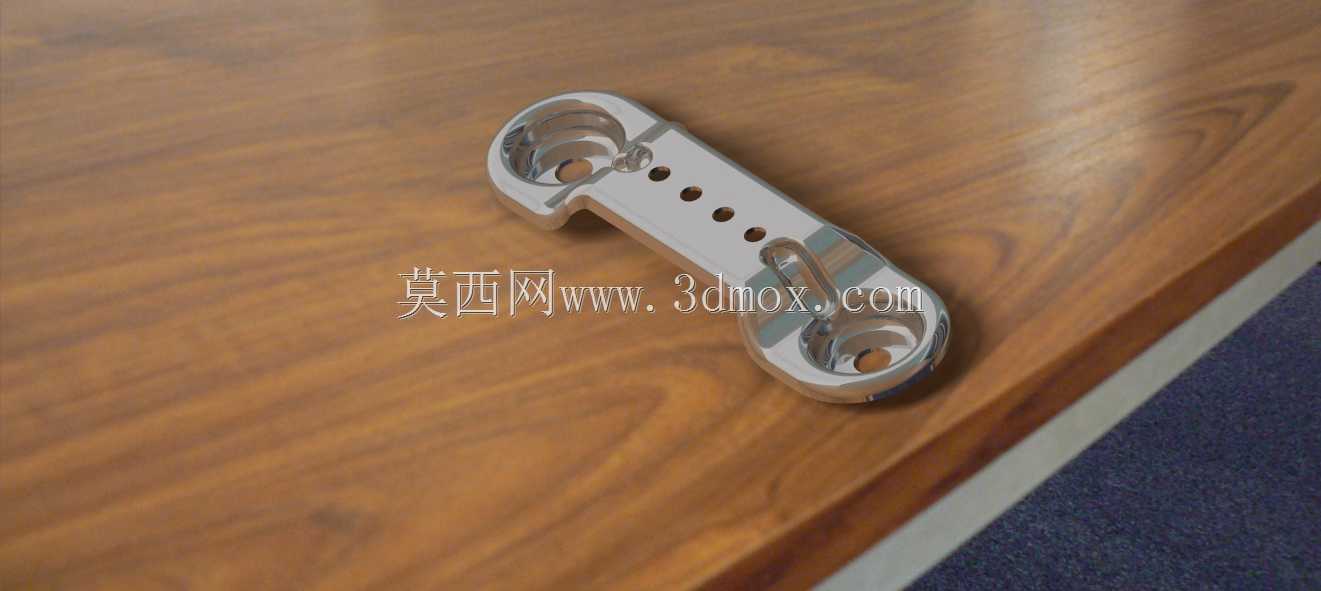

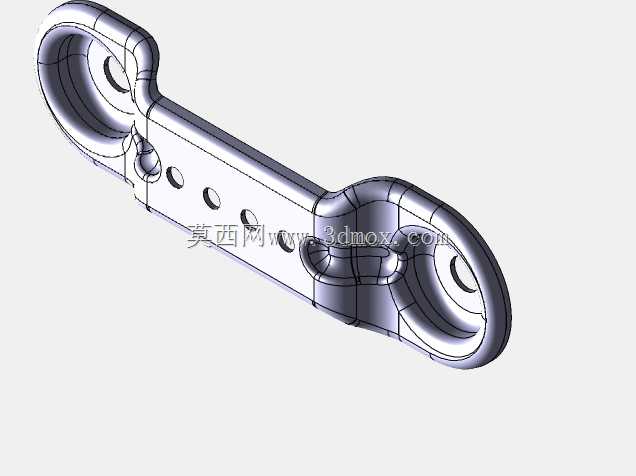

　　这款长条式双端定位夹具，主要应用在小尺寸零部件的加工工位、小型装配线的工件固定环节，也可适配实验室小型测试台的样件装夹需求，尤其适合对窄长型金属、塑料样件做侧向压紧定位，避免加工或测试过程中工件出现窜动、偏移。从结构功能来看，主体采用一体化铣削成型的长条基体，两端设置带沉孔的环形安装位，可直接穿过螺栓固定在工装台或者设备基座上，沉孔设计能够让螺栓头完全埋入基体表面，不会突出干涉工件装夹，也避免了外接部件剐蹭的风险。基体中段沿长度方向均匀排布四个通孔，这些孔位一方面可以作为减重孔降低整体构件重量，另一方面也能作为辅助定位孔，配合定位销实现不同长度工件的位置微调，适配不同尺寸规格的被夹持件。

　　靠近其中一端的位置设置了带圆弧过渡的凸台压紧位，这个位置是直接接触工件的施力点，圆弧过渡设计能够避免应力集中，防止长期压紧过程中基体出现开裂变形，同时凸台的高度经过精确计算，压紧时能够刚好贴合工件表面，不会出现压偏或者压空的情况。设计过程中优先考虑了装夹的便捷性与结构刚性，基体整体采用对称式布局，两端的安装孔中心距经过严格校核，能够匹配常见的工装台T型槽间距，不需要额外做转接板就可以直接安装，大幅降低了现场适配的工作量。

　　外形尺寸方面，整体长度控制在120mm左右，宽度28mm，基体厚度12mm，两端环形安装位的外径为26mm，安装孔内径8mm，能够适配M8规格的固定螺栓，中段的四个辅助通孔直径为4mm，孔间距保持12mm的均匀排布，压紧凸台的突出高度为3mm，圆弧半径为5mm，所有棱边都做了0.5mm的倒角处理，既去除了加工毛刺避免划伤操作人员，也能够减少应力集中提升构件的疲劳强度。安装边界上，固定时需要在安装面预留至少130mm*35mm的平面空间，螺栓锁紧扭矩控制在12N·m即可达到足够的压紧力，不会因为扭矩过大导致基体变形，也不会因为扭矩不足出现固定松动。

　　实际使用过程中，这款夹具可以成对配合使用，分别固定在工件的两端，也可以单独使用对工件的单侧做定位，针对厚度在2mm到10mm之间的平板类、轴类小零件都能实现稳定装夹，压紧力均匀分布在接触面上，不会出现工件被压变形的情况。基体表面做了抛光镀铬处理，一方面能够提升表面硬度增强耐磨性能，长期使用不会出现接触位磨损凹陷的问题，另一方面也能起到防锈作用，在潮湿的车间环境下也不会轻易生锈，延长了构件的使用寿命。在建模过程中，所有的安装孔位、凸台位置都做了参数化关联，如果需要调整孔间距或者整体长度，只需要修改对应参数就可以快速生成衍生型号，不需要重新绘制草图，能够大幅提升同系列夹具的设计效率。结构上没有采用复杂的拼接或者焊接结构，一体化铣削的加工方式也降低了加工难度，普通的三轴数控铣床就可以完成全部加工工序，不需要特殊的工装或者刀具，加工成本可控，适合小批量定制生产。
