法兰式连接阀门组件结构设计

在工业流体输送系统的管路布设场景里，这类法兰连接结构的阀门组件是管路通断、压力调节环节的核心执行部件，常见于化工介质输送、市政给排水、暖通循环、油气传输等不同工况的管段节点位置，承担着截断管路介质、调节介质流量、维持管路压力稳定的实际作用，相比螺纹连接的小通径阀件，法兰式结构的适配通径范围更广，能承受更高的管路工作压力，也更便于后期运维过程中的拆装检修。

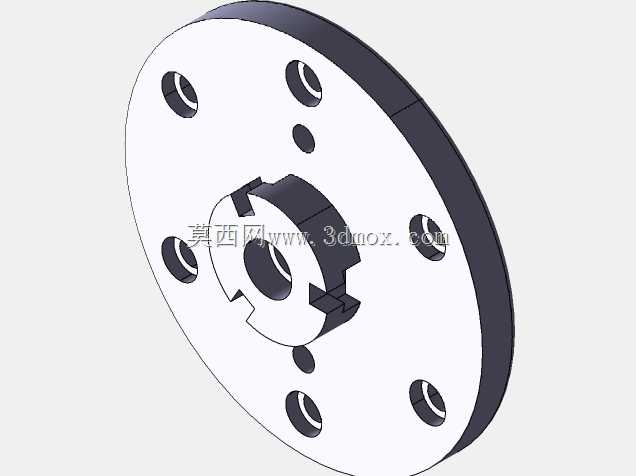

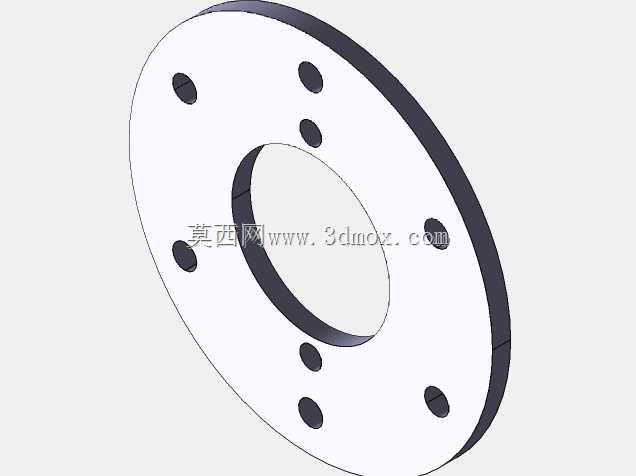

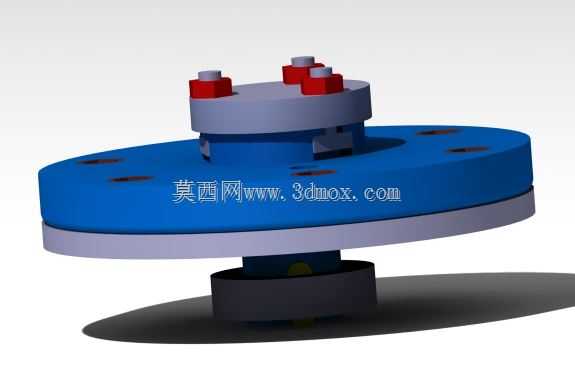

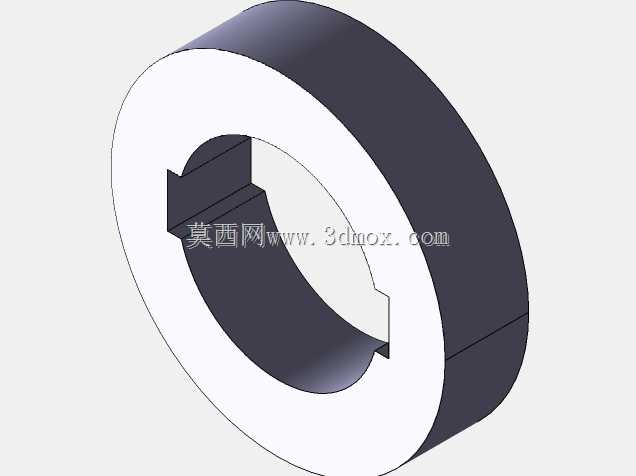

从结构功能特性来看，这个组件的主体采用上下法兰盘对接的装配形式，下部法兰盘预留了均匀分布的螺栓过孔，用于和管路端的配对法兰完成紧固连接，对接面可根据工况需求选配金属缠绕垫、橡胶密封圈等不同材质的密封件，避免介质在连接位置出现渗漏；上部阀盖位置同样采用螺栓组预紧的连接方式，将阀瓣、密封填料、压盖等内部构件封装在阀腔内部，顶部伸出的阀杆结构可外接执行机构，不管是手动轮盘驱动、气动薄膜驱动还是电动执行器驱动，都能通过阀杆的升降或者旋转动作，带动阀腔内的启闭件完成动作，实现管路介质的通断或者流量调节。

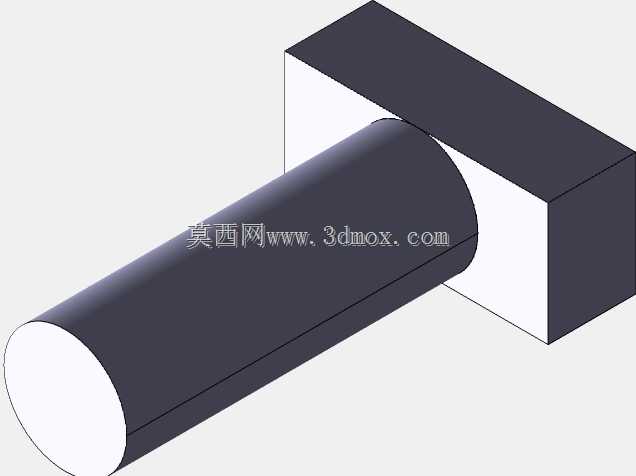

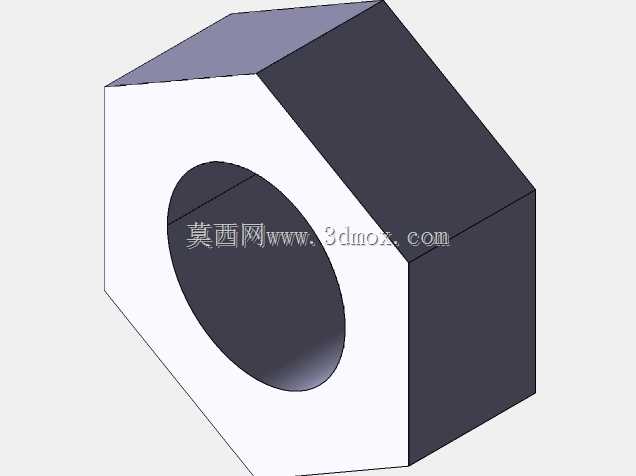

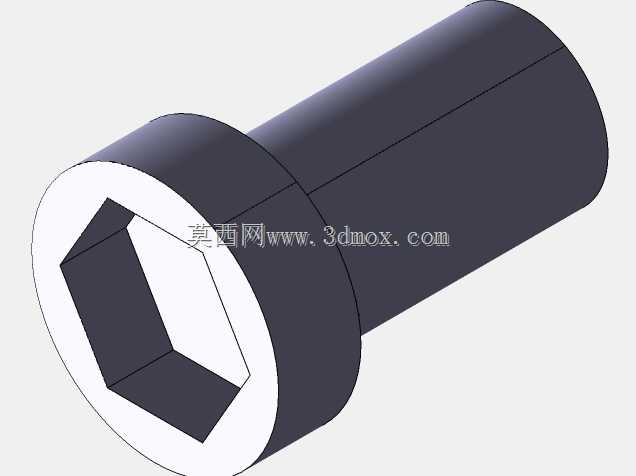

做这套结构的三维设计时，首先要明确的是安装边界的尺寸约束：下部法兰的外径、螺栓孔中心圆直径、螺栓孔数量与单孔直径，都需要和对应压力等级、对应通径的管路法兰标准匹配，不能出现孔位错位、密封面宽度不足的问题，否则现场安装时根本无法完成对接；上部阀盖的螺栓组布局要考虑预紧力的均匀分布，螺栓数量不能太少，避免单个螺栓预紧载荷过大导致法兰面变形，同时螺栓的伸出长度要控制在合理范围，不能过长导致外接执行机构时出现干涉，也不能过短导致螺母啮合长度不足、预紧时出现滑牙问题。

设计过程中还要兼顾内部流道的合理性，阀腔内部的流道过渡位置要尽量做圆滑处理，减少介质流经时的局部阻力损失，避免介质长期冲刷流道壁面导致的冲蚀磨损；密封副的配合尺寸要留足合理的公差带，过盈量太大容易导致启闭动作卡涩，过盈量太小则无法保证密封性能，在关闭状态下出现介质内漏；阀杆位置的填料函尺寸要匹配常用的密封填料规格，保证填料压盖压紧后能有效阻止介质顺着阀杆间隙向外渗漏，同时也要预留一定的填料补偿空间，后期填料出现磨损时可以通过压紧压盖继续维持密封效果，不用频繁拆解整个阀盖。

实际选型应用时，还要结合具体工况的介质特性调整细节设计，如果是输送腐蚀性介质的场景，法兰、阀瓣、阀杆的接触介质部位要选用对应的耐腐蚀材质，密封件也要适配介质的腐蚀特性；如果是高温工况的应用场景，还要考虑不同材质热膨胀系数差异带来的尺寸变形，预留足够的热补偿间隙，避免高温状态下构件胀死导致阀门无法正常动作；如果是高压管路场景，法兰盘的厚度、螺栓的规格等级都要对应提高，保证承压能力满足管路的工作压力要求，避免运行过程中出现法兰变形、螺栓断裂的安全隐患。

这类组件的三维建模过程中，所有的配合关系都要按照实际装配逻辑设置，法兰对接面、螺栓与孔的间隙、阀杆与填料函的配合间隙都要和实际加工要求一致，建模完成后可以直接做干涉检查，提前排查设计里的装配冲突问题，也能基于模型直接导出工程图用于生产加工，或者导入仿真软件做流场分析、结构强度校核，验证不同工况下的结构可靠性，减少后期实物试制阶段的改模成本，缩短整个产品的开发周期。
