星型六缸径向活塞动力传动总成

项目分类:发动机 发布时间:2024-10-08 ID:779709
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成
  • 星型六缸径向活塞动力传动总成

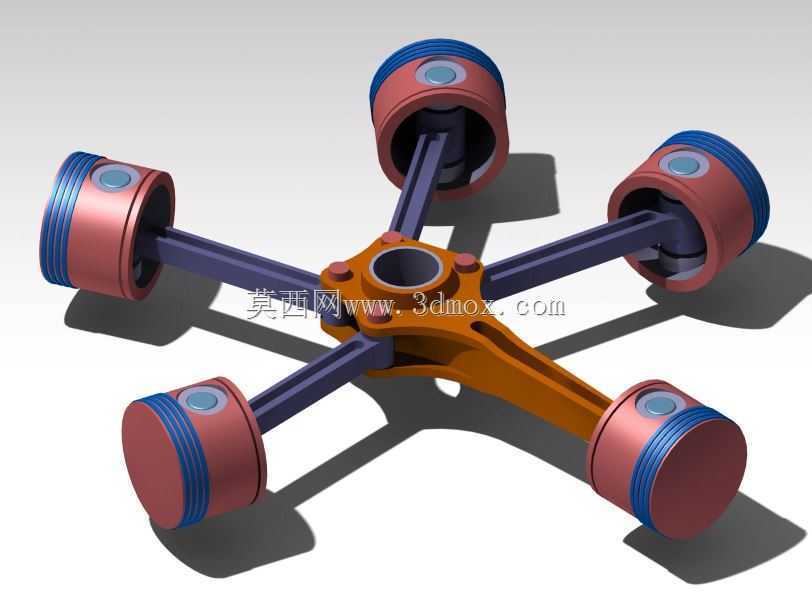

  这套径向布置的活塞动力组件,在小型航空动力、早期轻型航空器动力单元、教学演示台架以及特种紧凑型动力试验场景中十分常见,六组活塞沿中心曲轴座呈圆周均匀放射排布,相比直列排布的同排量动力单元,径向结构可以在极小的轴向占用空间内容纳更多做功缸体,整机轴向厚度被大幅压缩,非常适配对安装轴向长度有严格限制的扁平动力舱布局。

  从实际功能逻辑来看,每一组活塞都通过独立的连杆与中心曲柄回转座铰接,活塞在各自的缸套腔体内做往复直线运动,中心回转件将六个活塞的往复直线运动汇总转化为连续旋转扭矩输出。这种多缸周向排布的结构还有一个很突出的工程优势:各个缸体的做功冲程沿圆周方向依次错开,运转时的往复惯性力可以沿径向互相抵消大半,整机振动幅度远小于同缸数的直列排布结构,对机架的减振设计要求更低,台架运行的平稳性表现更好。

  建模过程中首先要锁定中心曲柄座的安装基准,中心法兰盘的内孔是整个总成的动力输出对接界面,所有连杆的铰接孔位都以该中心轴线为圆周基准做等分阵列,六个缸体的中心轴线全部交汇于中心回转点,任意相邻两个缸体轴线的夹角保持60度等分,装配时如果某一根连杆的铰接相位出现偏差,活塞往复行程就会出现干涉,甚至在运转过程中出现连杆别劲、活塞卡滞的问题。

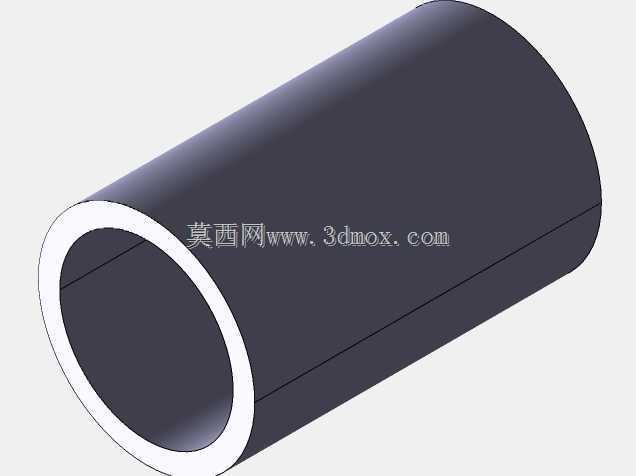

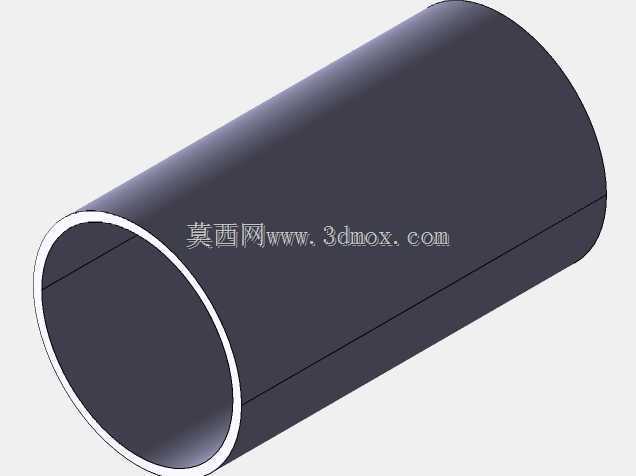

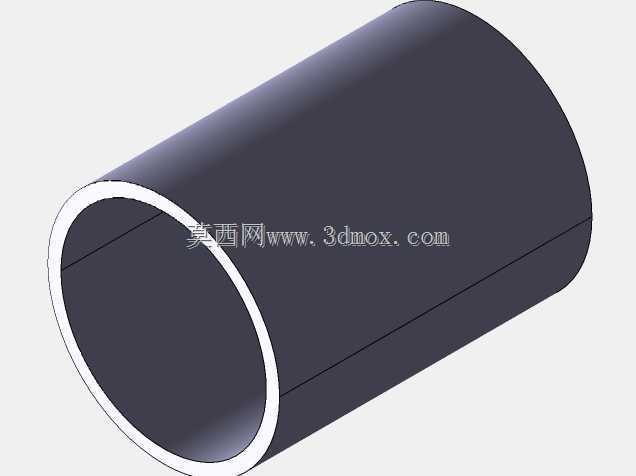

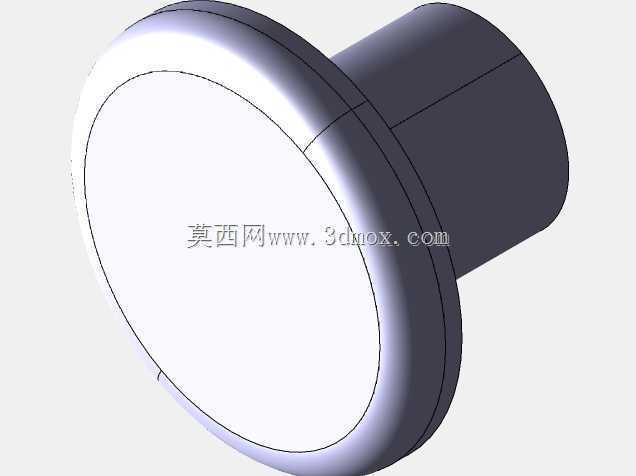

  外形尺寸层面,这类径向动力总成的外轮廓是一个以输出轴为中心的正六边形包络,径向总跨度由单根连杆的有效长度加上活塞自身的轴向长度共同决定,轴向总厚度仅为活塞直径加上中心曲柄座的腹板厚度,安装边界上需要在六个活塞的外端预留出缸套安装、散热气流流通的空间,相邻两个活塞的外圆之间留有均匀间隙,不会在往复运动行程中发生外壁碰撞。中心法兰端面上预留了多个螺栓锁紧孔位,用来对接后端的负载端或者减速机构,安装法兰的止口尺寸需要和对接设备的输入轴座保持同轴,装配时先以止口定位再穿入锁紧螺栓,能有效避免输出轴出现偏心偏载。

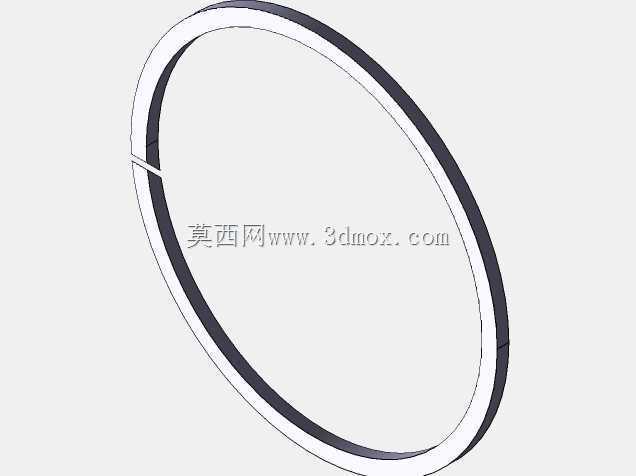

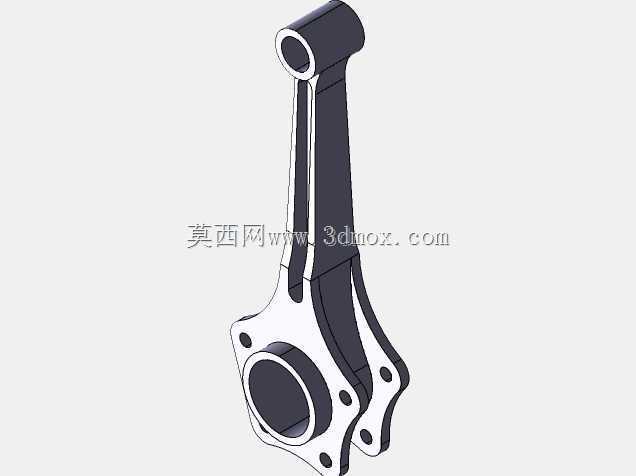

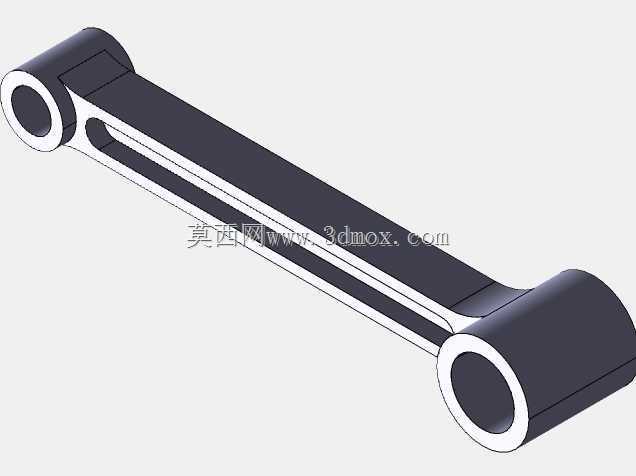

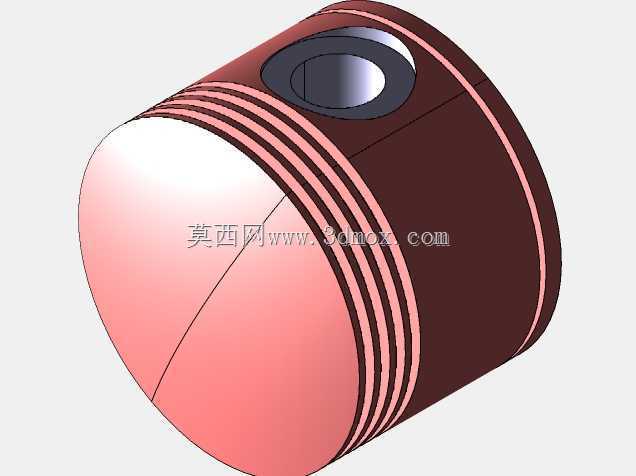

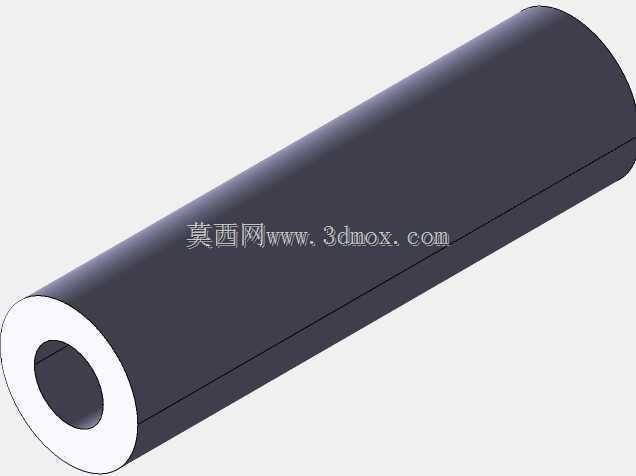

  结构设计上,连杆采用长杆型截面,在保证往复运动刚性的前提下尽可能降低自身重量,减少高速往复运动产生的惯性载荷;活塞外壁预留了环槽结构,实际装机时可以在环槽内嵌入密封环,保证缸腔内部的做功压力不会沿活塞外壁泄漏。中心的星形连接座采用辐条式支撑结构,六根辐条分别对应一根连杆的铰接位,辐条之间的镂空区域既可以减轻整机整体重量,也能为运转过程中的散热气流留出通道,避免铰接位置因为连续摩擦出现热量堆积。

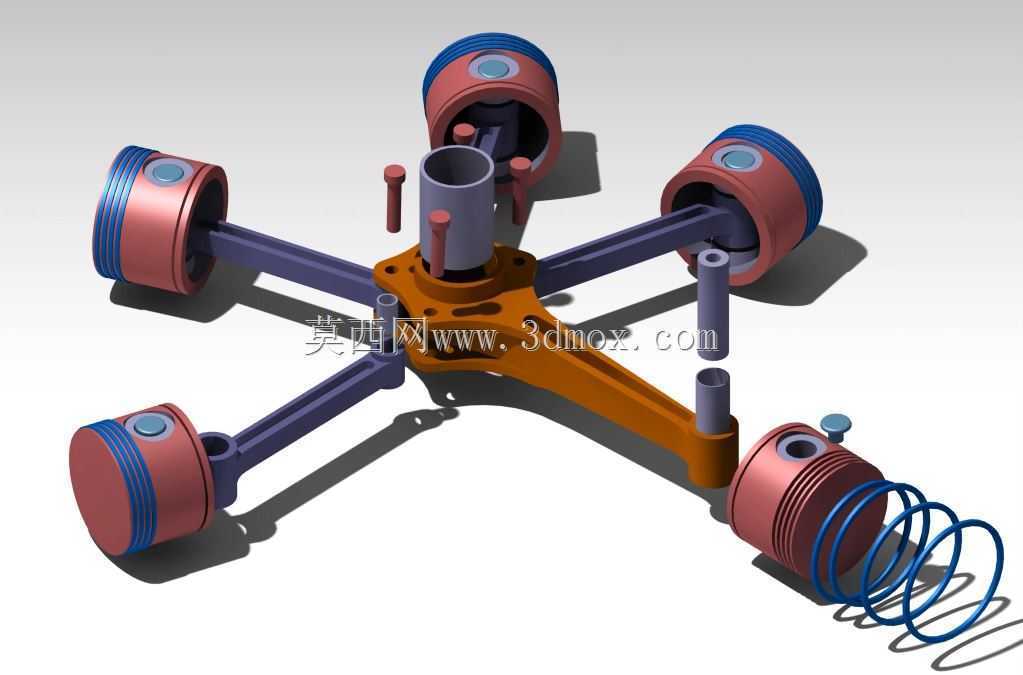

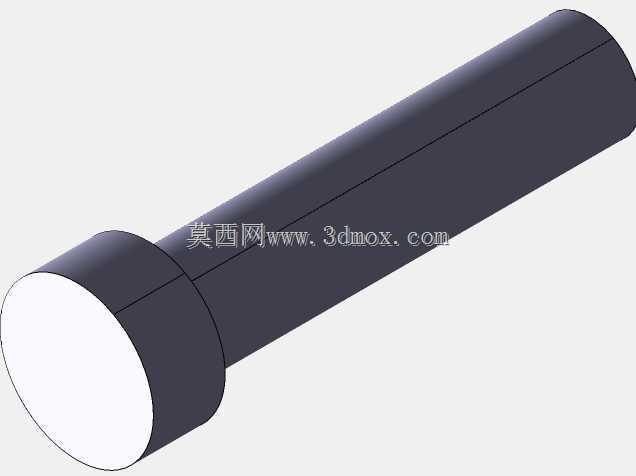

  在工程应用里,这类径向动力结构除了作为小型航空动力之外,也常被改造为物理教学演示教具,用来直观展示曲柄连杆机构把直线运动转化为旋转运动的工作原理,透明缸套的演示版本可以直接观察到每个活塞的往复动作顺序,帮助初学者理解多缸内燃机的做功相位排布逻辑。做结构校核的时候,需要重点验证连杆在最大推力工况下的压杆稳定性,以及中心铰接销的剪切强度,六个缸体交替输出推力的时候,中心曲柄座会承受周期性的交变载荷,辐条与中心法兰的交接位置要做圆角过渡,避免应力集中导致长期运转后出现疲劳裂纹。装配顺序上通常先把六根连杆预装到中心曲柄座的铰接销上,再依次把每个活塞和连杆的外端铰接,最后整体对接外围的缸体壳体,所有铰接位置都要预留合理的转动间隙,既不能间隙过大导致运转冲击,也不能间隙过小出现热胀卡滞。
