三通法兰式安全阀体铸造结构三维数模

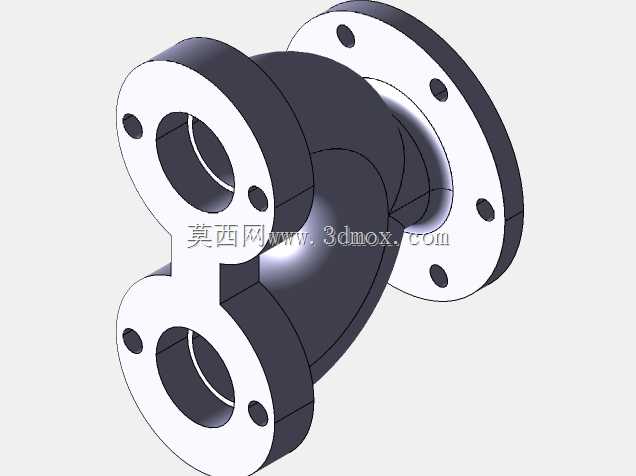

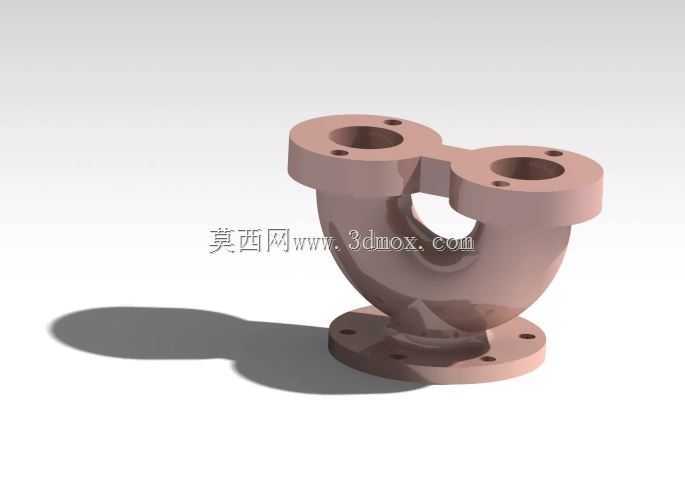

　　在承压流体输送管路系统中，安全阀体作为安全阀的核心承压壳体部件，直接决定了整套泄压保护装置的安装适配性与运行可靠性，这款三通式法兰连接安全阀体的结构设计，完全围绕工业管路的泄压保护场景展开，适配石油化工、市政供热、压缩空气站、压力容器配套等多个需要超压泄放的工程场景。从实际安装边界来看，阀体底部设置圆形法兰安装面，法兰盘上均匀分布螺栓通孔，用于和下方压力容器或者主管道的法兰端面对接，安装时需匹配对应压力等级的法兰密封垫片，螺栓孔的节圆尺寸严格遵循对应通径的法兰标准，避免现场安装时出现孔位错位无法装配的问题；阀体上部设置两个对称的法兰接口，其中一个接口用于对接安全阀的阀座、阀芯及调压组件，另一个接口为泄压出口，用于将超压泄放的介质引导至回收管路或者安全排放区域，两个上部法兰的端面平行度、与底部主法兰的轴线垂直度都有严格的形位公差要求，否则会导致阀芯启闭卡涩、密封面偏磨泄漏等问题。从结构设计思路来看，阀体整体采用Y型三通的流道构型，相比直角式阀体，这种流道的介质转向角度更平缓，泄压时介质流动阻力更小，能够在超压触发的瞬间快速完成泄放，避免管路内压力持续攀升引发安全事故；流道内壁做了圆弧过渡处理，没有直角突变结构，既可以减少介质长期冲刷造成的内壁磨损，也能避免应力集中导致的阀体承压失效问题，在介质长期冲刷的流道转弯区域，壁厚做了局部加厚处理，抵消冲蚀带来的壁厚减薄风险，延长阀体的整体使用寿命。

　　阀体的外部结构设计充分考虑了铸造工艺的可行性，所有外壁转角都设置了铸造圆角，避免铸造时出现冷隔、浇不足的缺陷，法兰与主体流道的连接位置设置了加强筋结构，既可以提升法兰连接部位的结构刚度，避免螺栓紧固时法兰端面发生形变影响密封性能，也能减少阀体在承压状态下的整体形变，保证内部阀芯运动腔的尺寸精度。从实际使用功能来看，这个阀体作为安全阀的承载基础，需要承受管路内的全工作压力，同时还要承受阀芯启闭时的冲击载荷，因此在建模阶段就对壁厚做了等强度校核，不同压力等级下的壁厚取值符合承压壳体的设计规范，既不会因为壁厚过薄导致承压能力不足，也不会因为壁厚过大造成材料浪费、整体重量超标，给现场安装和后期维护增加额外负担。

　　在三维建模过程中，需要重点关注几个关键尺寸的控制：首先是三个法兰端面的密封面粗糙度要求对应的结构尺寸，密封面的凸台高度、宽度需要匹配对应的密封垫片尺寸，保证密封比压符合设计要求；其次是内部流道的通径尺寸，必须和安全阀的额定泄放量匹配，通径过小会导致泄放能力不足，无法在规定时间内将管路压力降至安全范围，通径过大则会造成阀门整体尺寸冗余，增加不必要的采购成本；另外还要注意法兰螺栓孔的位置度公差，建模时需要将三个法兰的螺栓孔位做对应角度的对齐处理，避免现场安装时出现螺栓无法穿入、排放口方向不符合现场管路走向要求的问题。这款阀体的结构设计没有多余的冗余结构，所有外部构型都服务于安装、承压、导流三个核心功能，外壁没有不必要的装饰性结构，既方便铸造生产时的模具制作，也能减少后期机加工的加工余量，降低生产制造成本；在流道与法兰的对接位置，做了平缓的壁厚过渡，避免铸造时因为壁厚差过大出现缩孔、缩松等铸造缺陷，保证阀体的致密性，避免使用过程中出现介质外漏的问题。

　　对于现场设备选型人员来说，这款阀体的法兰尺寸、接口通径、整体安装高度都可以直接和同参数等级的安全阀内件匹配，不需要额外做结构修改，能够直接用于安全阀的成套组装，也可以作为现有安全阀阀体损坏后的替换备件，适配多数常规弹簧式安全阀的安装尺寸要求；对于三维建模从业者来说，这个模型的结构覆盖了法兰类承压铸件的典型建模特征，包括法兰盘绘制、螺栓孔阵列、流道曲面构建、加强筋布置、铸造圆角处理等多个常用建模操作，能够作为同类三通类承压阀体建模的参考范例，建模过程中需要重点处理好多实体布尔运算的精度问题，避免流道与外壁合并时出现曲面缝隙，影响后续的工程出图或者有限元分析使用。
