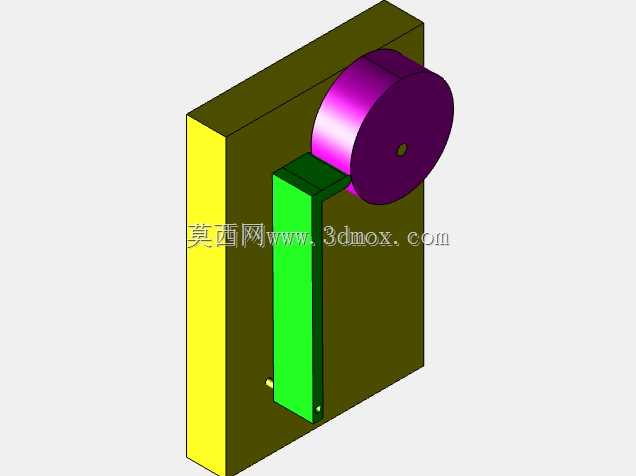

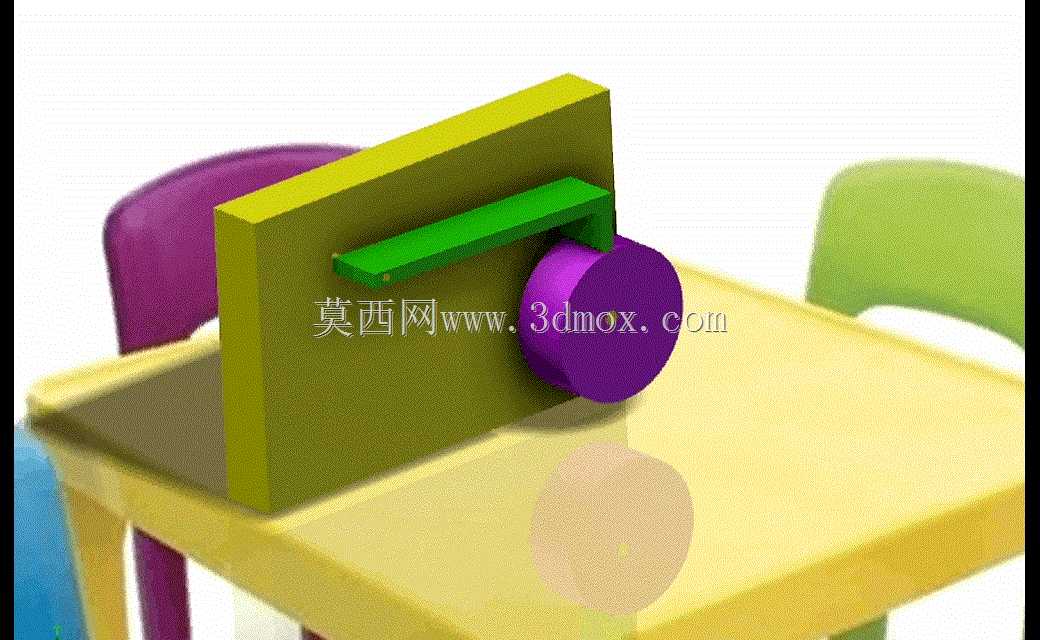

偏置式摆动凸轮从动件教学演示结构

在机械原理教学、小型自动化送料机构、轻工包装设备的间歇摆动工位中，偏置摆动凸轮从动件是极为常见的基础传动结构，很多刚接触机械设计的从业者往往会忽略这类基础结构的细节设计，导致实际调试中出现从动件卡滞、摆角偏差、接触应力过大磨损过快的问题。这套结构的核心逻辑是依靠圆形偏心凸轮的连续回转，驱动与之接触的摆杆绕固定枢轴做往复摆动，和直动从动件凸轮结构相比，摆动式从动件的摆杆长度可以根据工位需求灵活调整，不需要预留长距离的直线滑动空间，在设备内部安装空间局促的场景下适配性更强。

从实际应用场景来看，这类结构常出现在小型文具组装设备的料仓拨料工位、胶囊填充机的料斗摆动机构、印刷设备的纸张递纸摆臂驱动端，相比槽轮、棘轮这类间歇传动结构，凸轮驱动的摆动过程没有刚性冲击，运动曲线完全由凸轮轮廓决定，可以根据工位的动作时序调整偏心距，实现不同的摆角范围和启停节奏，不需要额外增加缓冲结构就能实现平稳的往复动作。

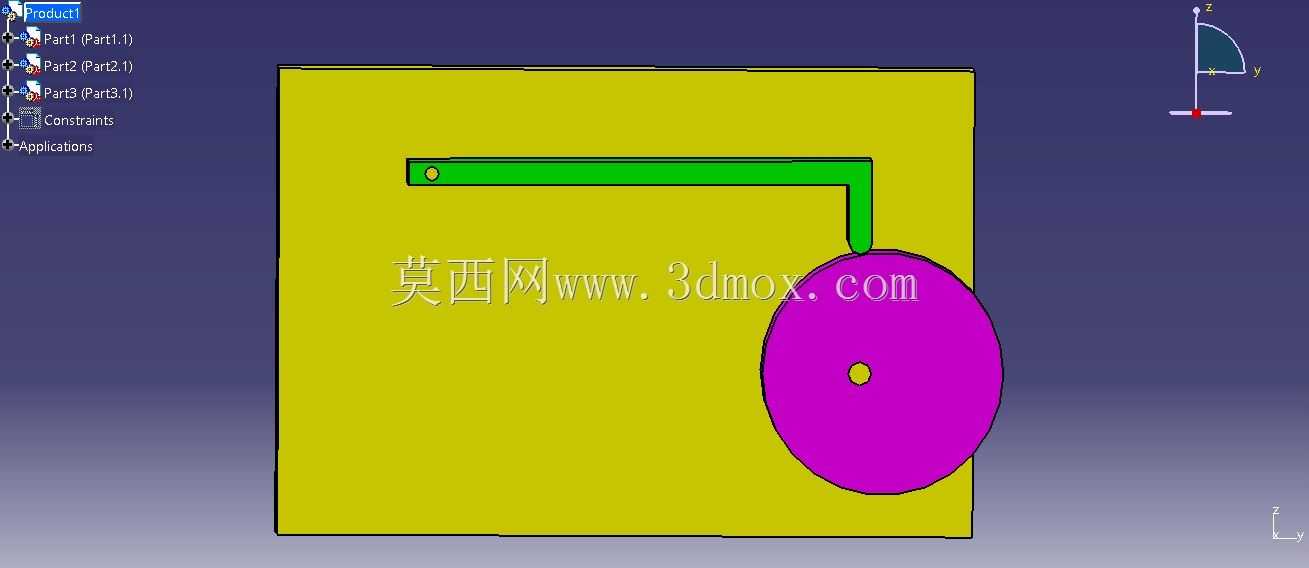

设计这套结构的时候，首先要明确的是安装边界约束：摆杆的枢轴固定点需要和凸轮的回转中心保持确定的偏置距离，这个距离直接决定了摆杆的压力角变化范围，很多新手建模的时候容易随意放置枢轴位置，导致凸轮推程阶段压力角超过许用值，实际运转中需要的驱动力矩陡增，甚至出现从动件和凸轮表面脱离的跳脱问题。建模过程中需要先确定摆杆的工作摆角需求，比如拨料工位需要30度摆角，就可以反推凸轮的偏心距，再结合摆杆端部和凸轮接触的滚子半径，修正凸轮的实际轮廓，避免出现运动失真。

结构的外形尺寸没有统一的固定值，完全适配安装空间调整：凸轮的基圆直径通常根据输入轴的轴径确定，要保证凸轮和输入轴的连接有足够的键槽安装空间，避免传动中出现松动；摆杆的截面尺寸根据摆动端需要带动的负载确定，如果只是驱动轻量的拨片，采用矩形截面的薄壁杆件即可，如果需要带动压头或者夹持结构，就要适当增加摆杆的截面厚度，避免摆动过程中出现杆件挠曲变形，导致动作位置偏差。安装的时候要注意，摆杆的枢轴需要和凸轮的回转轴线保持平行，两个轴的平行度公差要控制在0.02mm以内，否则接触过程中会出现偏磨，大大缩短接触表面的使用寿命。

和尖底摆动从动件相比，这套结构的摆杆接触端如果加装微型滚子，能把滑动摩擦转化为滚动摩擦，降低接触表面的磨损速率，适合长时间连续运转的设备场景；如果是用于教学演示的模型，也可以采用平底接触的形式，更直观展示凸轮轮廓和从动件运动轨迹的对应关系，帮助初学者理解凸轮机构的运动原理。实际装配中，凸轮和输入轴的周向固定要采用平键连接，同时在凸轮侧面加装紧定螺钉，避免长期正反转切换的时候出现凸轮位置偏移，导致摆角和设计值出现偏差；摆杆的枢轴端要加装自润滑衬套，不需要频繁加注润滑脂就能维持顺畅的摆动动作，降低后期维护的工作量。

很多人在设计这类结构的时候容易忽略回程的约束，因为凸轮本身只能提供推程的驱动力，回程需要依靠摆杆端加装的复位弹簧提供回摆的力，弹簧的拉力要经过计算，既要保证回程过程中摆杆始终和凸轮表面贴合，又不能拉力过大导致凸轮和从动件的接触应力超过材料的许用接触应力，造成凸轮表面过早出现点蚀损坏。如果是高速运转的工况，还需要对凸轮做动平衡校正，避免偏心质量带来的振动传递到整个设备机架，影响其他工位的动作精度。
