弹性缓冲式布什销凸缘联轴器三维设计

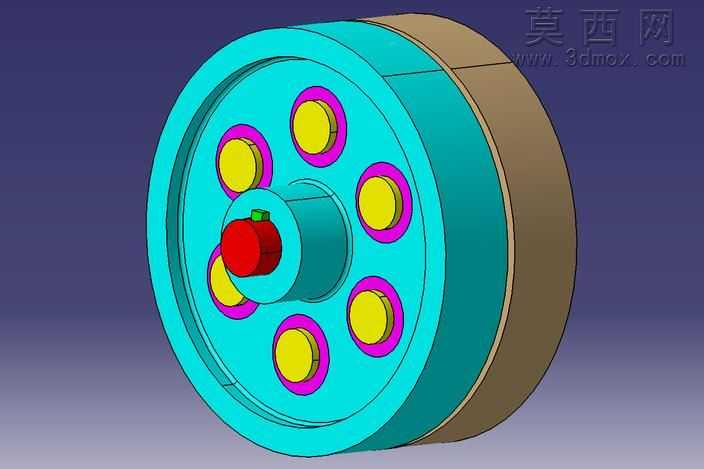

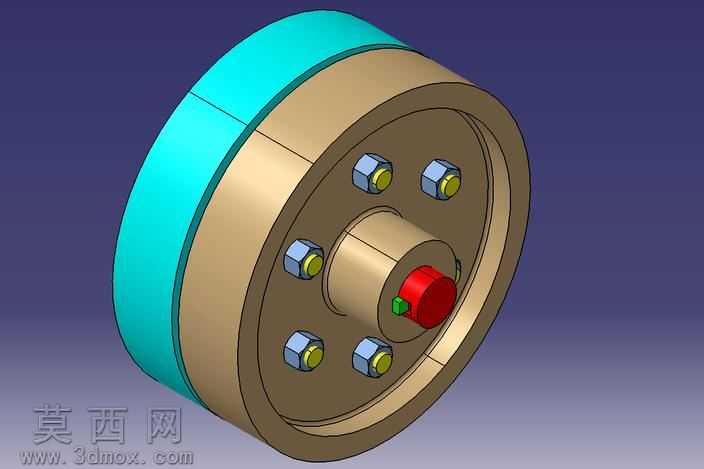

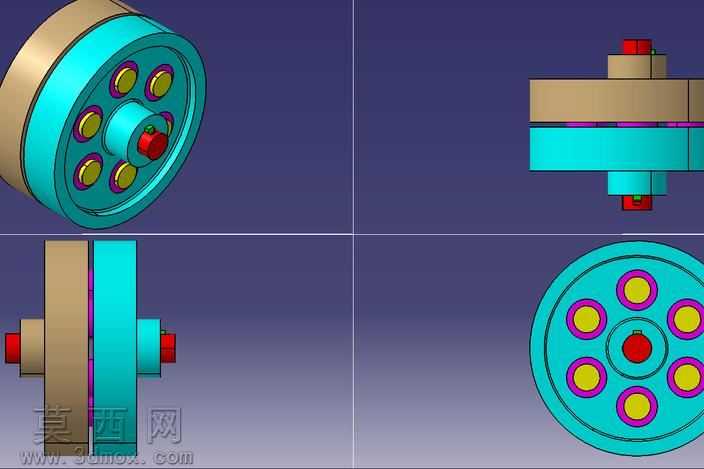

本作品为布什销凸缘联轴器的三维参数化设计成果，建模阶段采用主流三维机械设计软件完成全结构的特征化搭建，严格遵循机械传动部件的设计规范还原各部分结构细节。模型整体由两个对称布置的半联轴器主体、周向均匀排布的布什销组件、中心定位轴段以及端部锁紧结构组成，建模过程中先通过回转特征完成两个半联轴器的基体造型，分别在两个半联轴器的对应端面绘制周向均布的销孔定位草图，通过阵列特征完成全部销孔的切削成型，保证各销孔的位置度与同轴度符合装配要求。材质与渲染阶段，针对不同部件赋予差异化的材质属性：半联轴器主体采用金属结构件材质，表面做青蓝色金属漆质感处理，还原钢制构件经表面处理后的视觉效果；布什销外侧的弹性缓冲环采用玫粉色弹性橡胶材质，突出其缓冲吸振的功能属性；销体内部的金属衬套采用亮黄色金属材质，中心定位轴段采用银灰色金属质感，端部锁紧件采用醒目的红色材质区分，各部件材质边界清晰，渲染光影柔和，能够直观区分不同功能的组成构件。结构设计上，该联轴器依靠周向均布的带弹性衬套的布什销传递扭矩，两个半联轴器分别与主动轴、从动轴通过轴孔配合连接，端部的锁紧结构实现轴向定位，弹性衬套的存在可以补偿两轴之间的少量径向、角向偏移，同时能够吸收传动过程中的冲击载荷，降低传动系统的振动与噪声。设计过程中重点考量了销孔的排布间距、弹性衬套的压缩余量、半联轴器的法兰厚度等关键参数，既保证扭矩传递的强度要求，也预留了足够的变形缓冲空间，整体模型装配关系完整，无干涉错面问题，各部件可单独拆分用于工程图导出、装配仿真以及运动模拟，能够直观展示该类联轴器的工作原理与结构组成，可用于机械传动教学演示、产品选型参考以及非标传动系统的设计参考。
