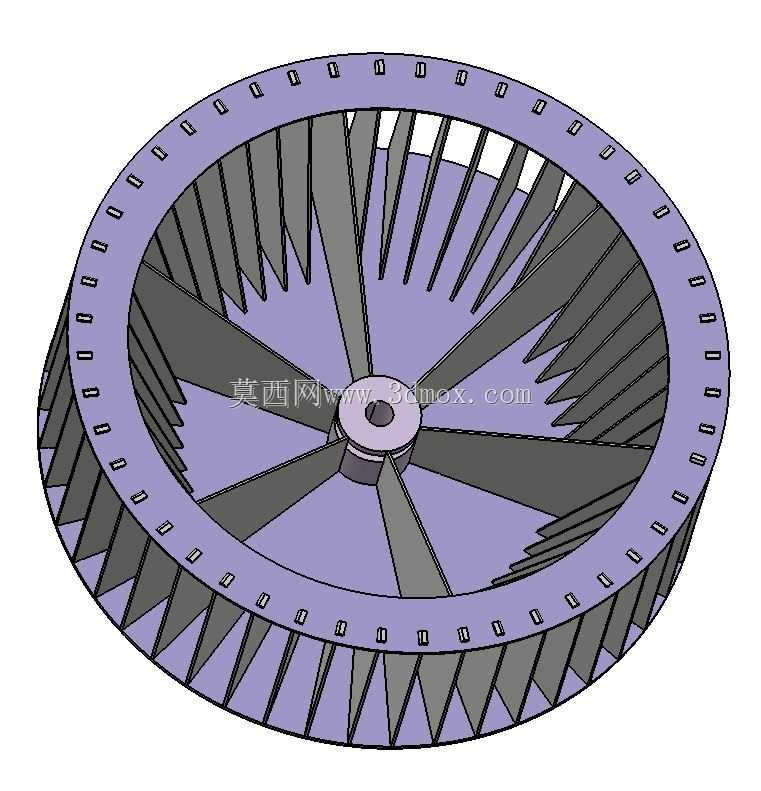

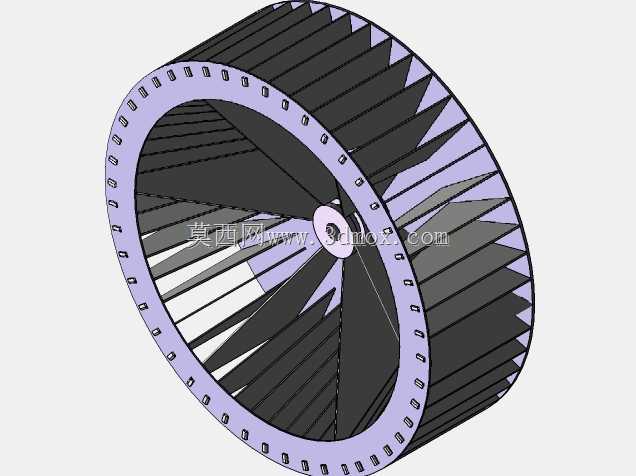

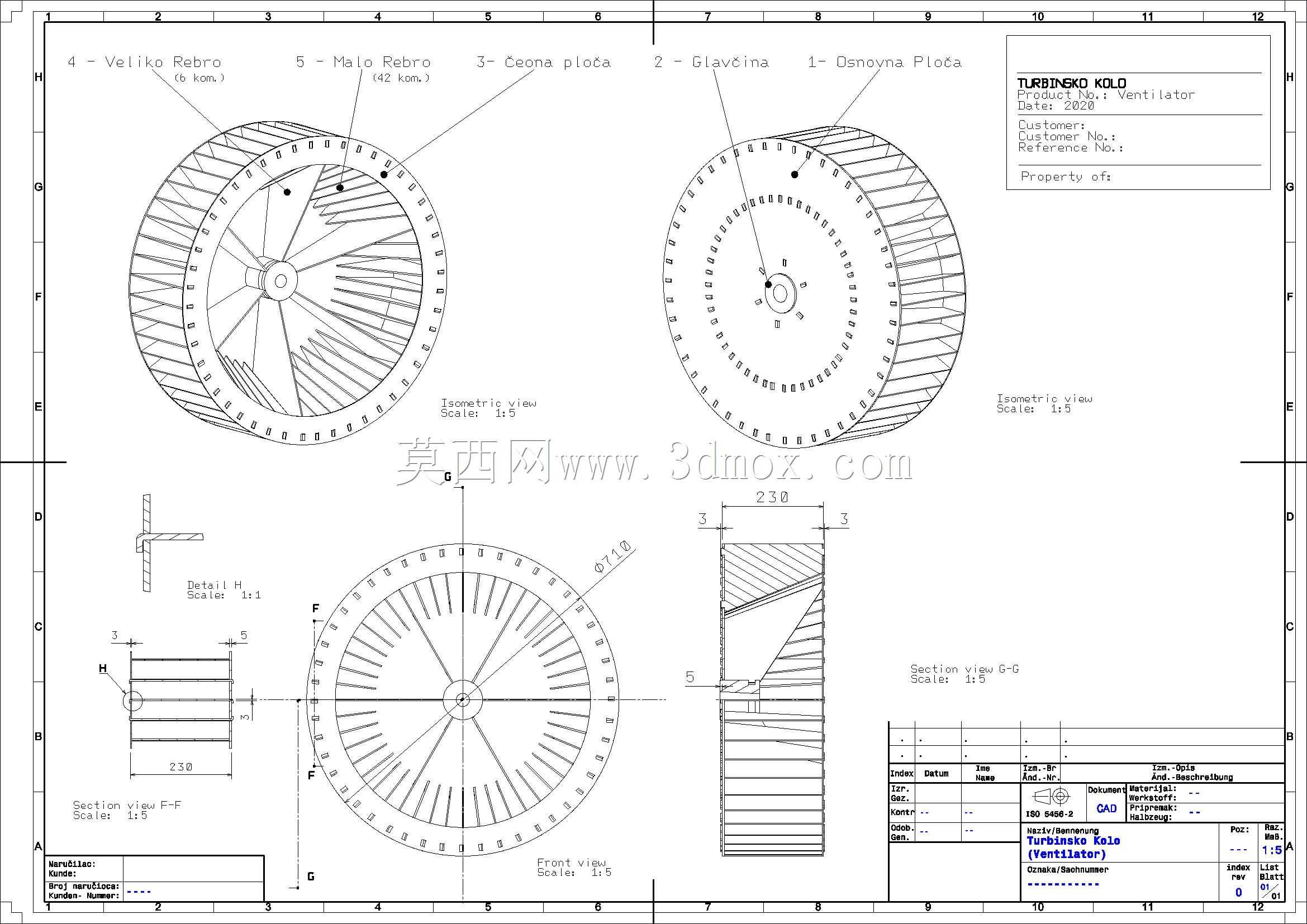

带安装法兰边的径流式涡轮叶轮结构

　　这款涡轮叶轮的结构设计，首先要匹配流体介质的通流效率需求，轮缘位置的整圈安装法兰边，是直接和涡轮壳体的定位止口配合的，法兰边上均匀排布的安装孔，需要和壳体上的螺纹孔位做同轴度校验，安装时要保证法兰端面和壳体安装面的平面度公差在0.05mm以内，避免工作状态下出现介质泄漏或者叶轮偏磨的问题。从实际应用场景来看，这类径流式涡轮结构，常配套在小型燃气轮机、涡轮增压器、工业尾气能量回收装置里，核心作用是把高温高压流体的动能、压力能转化为旋转轴的机械能输出，整个叶轮的叶片采用空间扭曲翼型设计，是根据流体的入射角度、流速分布做的型线优化，叶片从轮毂位置到轮缘位置的安装角渐变，能减少流体在叶道内的流动分离损失，提升能量转换效率。

　　设计过程中，轮毂位置的中心孔是和传动轴做过盈配合的，配合公差选H7/u6，保证高速旋转状态下叶轮和轴不会出现相对滑移，中心孔端面的定位凸台，要和轴肩端面贴合，贴合面积不低于85%，避免高速旋转时产生不平衡量。叶片的厚度从根部到前缘、尾缘做渐变处理，根部厚度最大，保证结构强度能承受高速旋转的离心力，以及流体冲击带来的交变载荷，前缘做小圆角过渡，减少流体入口的冲击损失，尾缘做薄化处理，降低流体出口的尾迹损失。轮缘的法兰边除了安装定位作用，还能约束叶顶间隙，叶顶和壳体之间的间隙控制在叶轮直径的千分之二到千分之三之间，间隙过大会导致叶顶泄漏量增加，降低涡轮效率，间隙过小则容易因为热膨胀、轴系振动出现叶顶刮蹭壳体的故障。

　　整个叶轮的动平衡等级要求达到G2.5级，在设计建模阶段就要对每个叶片的型面做一致性校验，保证相邻叶片的弦长、安装角偏差在允许范围内，减少后续动平衡校正的去除量。从安装边界来看，法兰边的外径决定了涡轮壳体的最小安装腔内径，法兰边的厚度要满足螺栓预紧力下的强度要求，不会因为螺栓压紧出现法兰变形，轮毂的轴向长度要匹配轴系的安装空间，保证叶轮装入后，轴端的锁紧螺母有足够的锁紧行程。这类涡轮在实际运行中，要承受高温流体的持续冲刷，所以叶片型面的粗糙度要控制在Ra1.6以下，减少流体摩擦阻力，同时降低杂质附着在叶片表面的概率，避免因为积垢导致叶轮动平衡失效。

　　建模过程中，叶片的型线是通过多个截面的翼型数据放样生成的，每个截面的位置对应不同的叶高比例，要保证型面的曲率连续，避免出现局部应力集中的位置，轮毂和叶片的连接位置做圆角过渡，圆角半径根据叶片根部厚度调整，降低应力集中系数，提升叶轮的疲劳寿命。法兰边上的安装孔位置度公差要控制在0.1mm以内，保证安装时螺栓能顺利穿入，不会出现强制装配导致的法兰变形，安装孔的沉头深度要和螺栓头的高度匹配，保证螺栓拧紧后不会突出法兰端面，影响和壳体的贴合。
