阀门配套斜流叶轮结构设计

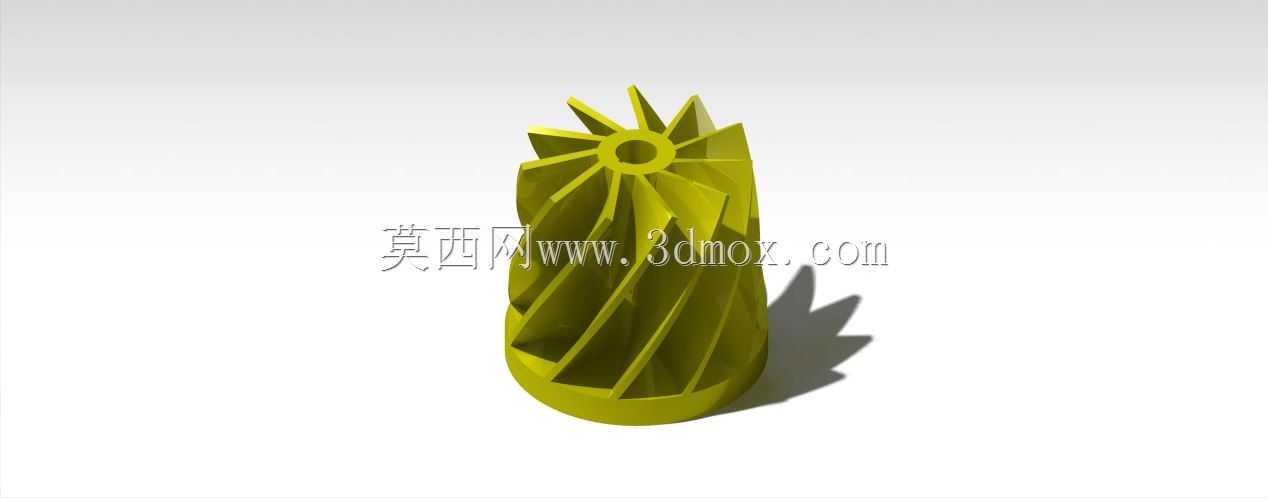

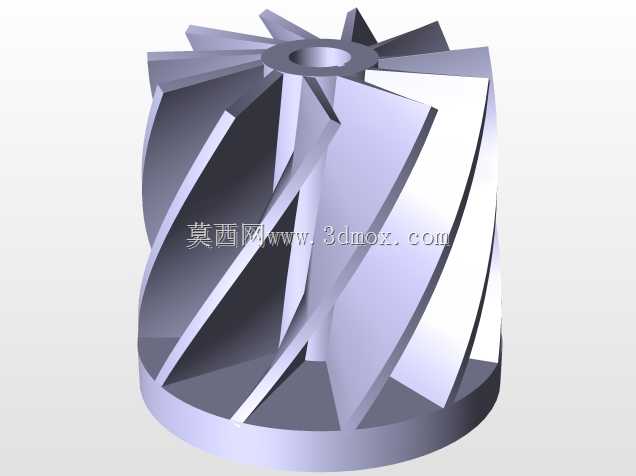

　　这款叶轮主要适配阀门类流体调控设备，在工业流体输送管网、工艺管路调压回路中承担核心的流体动能转换作用，区别于常规离心式叶轮的径向出流设计，该结构采用斜向扭曲叶片布局，可在阀件开度调节过程中，降低流体通过阀腔时的紊流脉动，减少阀后流道的气蚀风险，尤其适配中低压工况下的清水、低粘度流体输送场景，在给排水管网、小型工艺循环水系统的阀组配套中，能有效降低管路运行的振动与噪声。从结构设计逻辑来看，叶轮整体采用锥台状轮毂基底，叶片沿轮毂外圆周向均匀分布，叶片型线采用空间扭曲设计，入口段沿流体来流方向做顺滑导角处理，可减少流体进入叶道时的冲击损失，出口段叶片角度匹配阀件出口流道的扩散角，避免流体流出叶轮后出现大范围的流道脱流。

　　轮毂中心设置贯通安装孔，孔位公差匹配阀杆的配合精度，安装时叶轮与阀杆采用键连接传递扭矩，轴向通过轴肩与锁紧螺母定位，安装边界需保证叶轮外圆与阀腔内壁的单边间隙控制在1.2-1.8mm区间，间隙过小易出现运行中擦碰阀腔的风险，间隙过大则会导致叶顶回流损失增大，降低流体能量转换效率。在实际工况适配中，该叶轮的叶片数量经过流场仿真优化，12片均布的叶片可在保证过流面积的前提下，平衡流体作用在叶片上的径向力，减少阀杆运行过程中的偏磨，延长阀组密封件的使用寿命。叶片厚度从根部到顶部做渐变减薄处理，根部厚度满足结构强度要求，可承受额定工况下流体冲击产生的弯曲应力，顶部做圆角过渡，避免尖锐边缘在长期流体冲刷下出现过早磨损。

　　不同于泵类设备的高转速叶轮，这款适配阀件的叶轮工作转速区间较低，通常在300-1500r/min范围内，因此结构设计上未采用复杂的耐磨涂层结构，基体采用一体成型结构，可满足常规工况下的长期运行需求。在安装适配层面，叶轮的轴向定位尺寸需匹配阀腔内部的安装空间，轮毂下端面与阀腔底部的轴向间隙预留2-3mm，避免热胀冷缩导致的轴向卡滞，上端面与阀座密封面的距离需满足阀瓣全开时的安全距离，防止阀瓣动作时与叶轮发生运动干涉。

　　从流体性能角度看，该叶轮的叶道截面沿流动方向做渐扩设计，可将流体的部分动能转换为压力能，降低阀后流道的流速，减少流体对下游管壁的冲刷，在阀件做节流调节时，叶轮的导流作用可使阀后流场更快恢复均匀状态，减少节流过程中产生的涡流噪声。针对不同的管路安装场景，该叶轮的进出口直径可根据阀门口径做适配调整，核心的叶片型线参数保持一致，保证不同规格下的流体性能稳定性，建模过程中对叶片的型面曲率做连续曲率检查，避免出现曲率突变导致的局部应力集中，同时也减少流体在型面突变处的阻力损失。在结构强度校核层面，针对额定工况下的流体压力载荷，对叶片根部的应力集中区域做圆角优化，圆角半径不小于2mm，可有效降低运行过程中的疲劳断裂风险，轮毂的壁厚设计满足扭矩传递的强度要求，在最大扭矩工况下的安全系数不低于3.5，适配常规工业管路的运行载荷要求。
