尖刺屏障发电齿轮传动机构设计

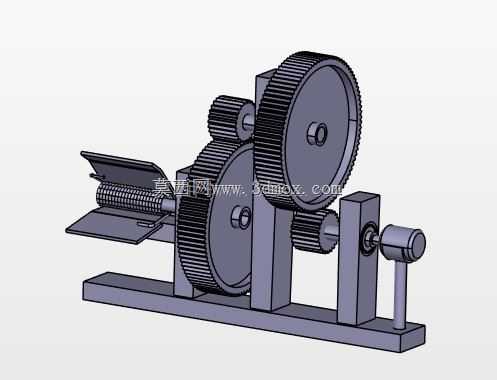

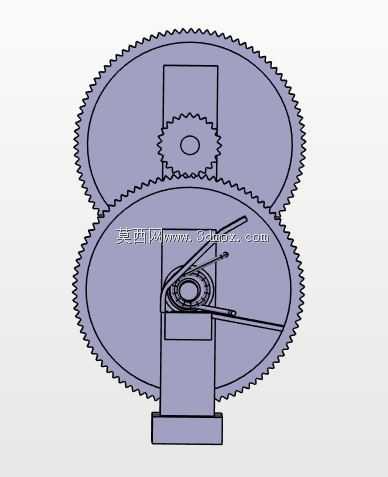

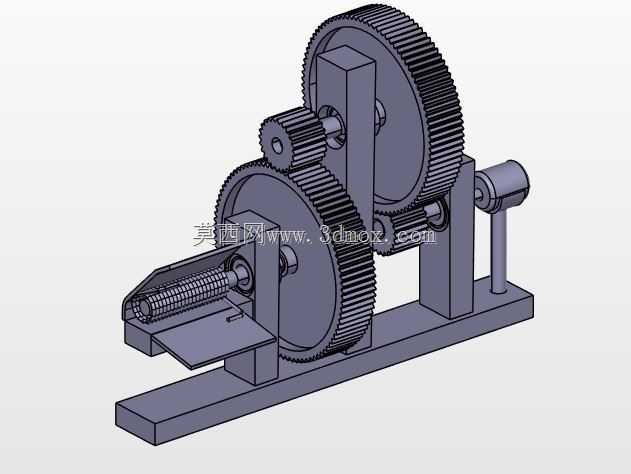

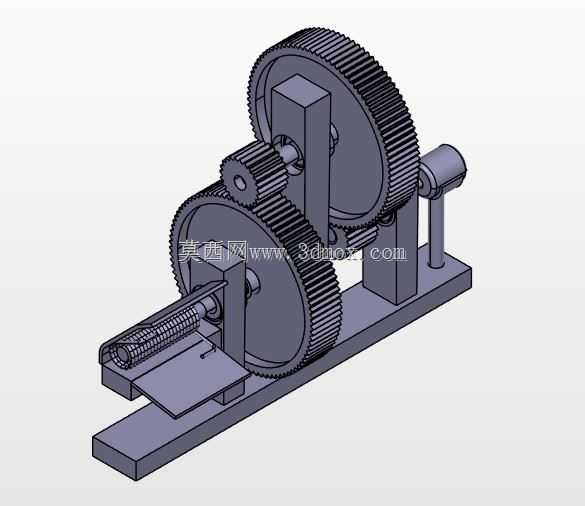

　　从结构布局来看，整套机构采用卧式底板安装形式，所有传动部件都固定在一体化的机加工底板上，底板预留了对应安装孔位，可直接通过螺栓固定在混凝土基础或者金属安装架上，整体安装边界的长宽尺寸适配常规屏障类设施的安装空间，不会额外占用过多通行区域的有效面积。传动链的设计上，输入端直接衔接尖刺屏障的动作推杆，当屏障受到外力压下或者推动时，推杆带动最末端的小齿轮转动，经过三级圆柱直齿轮的逐级增速，将输入端的低转速大扭矩转化为输出端的高转速低扭矩，匹配发电单元的额定转速区间，每一级齿轮的啮合侧隙都控制在机械设计标准允许的范围内，避免传动过程中出现卡滞或者回差过大的问题，齿轮的齿宽、模数都经过扭矩校核，能够承受屏障触发时的瞬时冲击载荷，不会出现断齿或者变形的情况。这套尖刺屏障发电的机械结构，核心是依托多级齿轮传动的增速特性，将外部施加在尖刺屏障端的往复直线机械能，通过传动链转化为旋转动能，最终驱动发电单元完成电能输出，这类结构常被应用在需要依托物理屏障实现动能回收的场景，比如道路减速带附属能量回收、特定通道的通行触发供电、户外隔离设施的微能量采集等场景，不需要额外外接供电线路，就能依托过往的机械触发动作完成小功率电能的产出，可配套低功耗传感设备、警示标识的供电需求。

　　尖刺屏障的执行端采用套筒式导向结构，内部设置复位弹簧，当外部触发力消失后，弹簧会推动屏障回到初始位置，这个回程动作同样会带动齿轮组反向转动，配合发电单元的整流电路，正反转动产生的电能都可以被收集存储，不会浪费回程过程的机械能。导向套筒和推杆之间采用间隙配合，表面做硬化处理，减少长期往复运动带来的磨损，延长整体结构的使用寿命。支撑齿轮轴的立式支座直接固定在底板上，轴和支座之间配置滑动轴承，不需要额外的复杂润滑维护，适合户外长期无人值守的使用场景，支座的位置精度通过底板上的定位销孔保证，装配时不需要反复调整齿轮啮合间隙，降低现场安装的调试难度。

　　输出端的发电单元通过支架固定在传动链的末端，和最后一级大齿轮的输出轴直接连接，省去了额外的联轴器结构，进一步压缩整体结构的体积，减少传动过程中的能量损耗。从设计思路来看，这套结构没有采用复杂的行星齿轮或者蜗轮蜗杆结构，全部采用常规的圆柱直齿轮传动，一方面是直齿轮的加工难度低、采购成本低，后期维护更换配件方便，另一方面直齿轮的传动效率更高，能够尽可能减少机械能在传动过程中的损耗，提升整体的发电效率。所有外露的传动部件都预留了防护罩的安装位，实际投入使用时可以加装金属或者工程塑料防护罩，避免户外的灰尘、雨水进入齿轮啮合区域，也能防止杂物卡入齿轮造成机构失效。

　　整套结构的动作逻辑非常清晰，没有冗余的功能部件，每一个零件都承担对应的功能：底板负责所有部件的定位固定，立式支座负责齿轮轴的旋转支撑，各级齿轮负责转速和扭矩的匹配转换，尖刺屏障组件负责接收外部输入的机械能，复位组件负责机构的动作复位，发电单元负责能量形式的最终转换。在实际选型适配时，可以根据具体的触发力大小、所需发电功率调整齿轮的传动比，也可以更换不同功率等级的发电单元，不需要大幅改动整体的安装尺寸和结构布局，具备不错的适配性。比如应用在车行道的减速屏障场景时，可以适当加大输入端齿轮的模数，提升抗冲击能力，匹配车辆碾压时的大载荷；如果应用在人行通道的隔离屏障场景，则可以适当缩小齿轮模数，减小整体结构的重量和体积，降低制造成本。结构上所有的配合面都采用常规的公差等级，不需要高精度的加工设备就能完成生产制造，适合批量加工投产，零件的通用化程度高，大部分标准件都可以直接从市场采购，不需要定制特殊规格的配件，进一步降低了整体的生产和维护成本。
