可微调倾角激光水平仪支撑载台结构

这款支撑结构主要面向实验室光学调试、小型精密件装配、现场标线作业场景设计，核心作用是为激光水平仪提供稳定的安装基准，同时支持小范围的倾角微调，满足不同作业面的标线对齐需求。日常在实验室搭建光学光路时，经常需要将激光水平仪固定在特定高度，还要调整出射激光的水平度，常规的固定支架要么无法微调倾角，要么调节结构过于复杂，拆装移动不便，这款结构刚好平衡了调节便利性与结构稳定性。

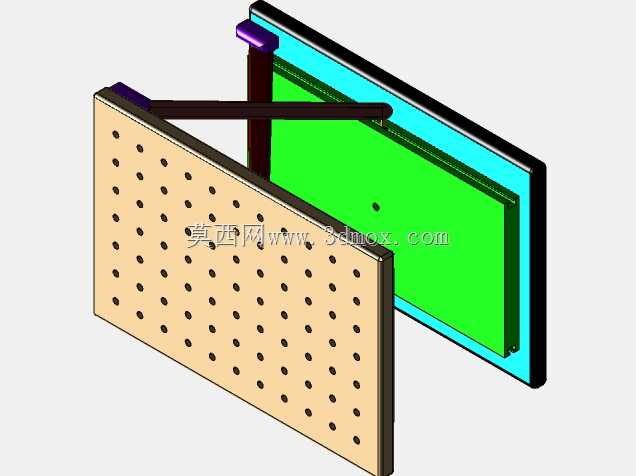

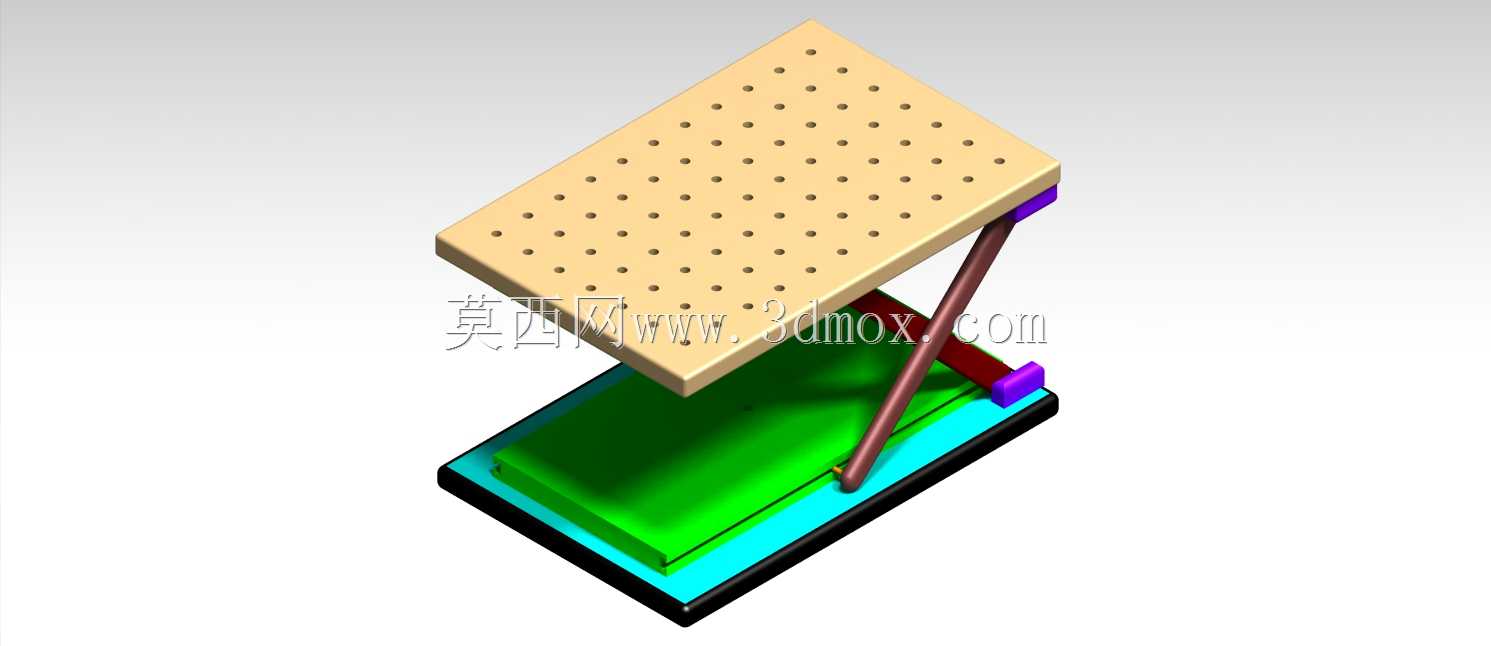

从功能特性来看，顶部的载台面板采用密集阵列孔设计，孔位按照标准光学安装孔距排布，既可以通过螺栓直接固定激光水平仪的底座，也能搭配压板固定其他小型光学元件、待装配的精密小零件，适配性很强。单根斜向支撑杆搭配底部的滑动锁紧结构，松开锁紧件时可以沿着底部基座的滑槽滑动，带动顶部载台产生倾角变化，调节到位后拧紧锁紧件即可完成固定，调节行程覆盖日常作业所需的±15°倾角范围，不需要额外的角度块辅助就能快速完成水平校准。底部基座做了加厚处理，整体重心偏低，放置在实验台、临时作业台面时不会轻易侧翻，基座底部预留了防滑垫安装槽，贴装防滑橡胶垫后可以进一步提升放置稳定性，避免作业过程中受外力碰触产生位移。

设计过程中优先考虑了易加工与易装配的需求，所有结构件都采用常规的铣削、冲压工艺就能完成加工，不需要特殊的定制刀具，顶部铝制面板做了硬质阳极氧化处理，表面硬度高，反复拆装零件也不会轻易产生划痕，长期使用能保持安装基准面的平面度。斜向支撑杆采用冷拉圆钢加工，表面做发黑防锈处理，与载台、基座的连接位置都采用销轴铰接，铰接孔内镶嵌了铜质衬套，减少反复调节产生的磨损，延长结构的使用寿命。底部的滑动锁紧结构采用楔形锁紧块设计，拧紧锁紧螺丝时楔形块会挤紧滑槽侧壁，不会出现锁紧后打滑、载台缓慢下坠的问题，可靠性比普通的顶丝锁紧更高。

安装边界方面，底部基座的外形尺寸控制在200mm×150mm范围内，占用台面空间很小，哪怕是狭小的实验台边角位置也能放置；顶部载台最大抬升高度为180mm，最低放置高度为80mm，调节范围覆盖了大多数近距离标线、光学元件调试的高度需求。载台的平面度控制在0.1mm以内，安装激光水平仪后不会因为载台本身的平面度误差导致初始基准偏差，减少后续校准的工作量。整个结构的所有零部件都可以快速拆解，支撑杆与基座、载台的连接销轴都采用快拆卡簧固定，不需要额外工具就能完成拆装，收纳时可以将载台放平，整体厚度不超过50mm，方便外出作业时放在工具箱内携带。

实际使用时，先将结构放置在平整的作业台面上，把激光水平仪通过螺栓或者压板固定在顶部载台的孔位上，松开底部的锁紧件，缓慢调整支撑杆的位置，观察水平仪的气泡或者激光出射线，待达到需要的角度后拧紧锁紧件即可开始作业。如果需要固定其他小型精密工件，也可以直接利用载台上的阵列孔装夹，作为小型可调角度工作台使用，在精密垫片装配、小型传感器校准、电子元件焊接定位等场景下都能适用。结构上没有多余的复杂传动件，日常维护只需要定期在铰接位置、滑槽位置涂抹少量润滑脂，就能长期保持调节的顺畅度，不会出现卡滞、调节费力的问题。相较于市面上常见的多杆复杂调节支架，这款结构零件数量少，加工成本低，故障率也更低，适合小批量加工制作后用于日常的实验室作业、现场安装标线工作，不需要复杂的维护保养，哪怕是没有机械操作经验的作业人员也能快速上手使用。
